Descripción general

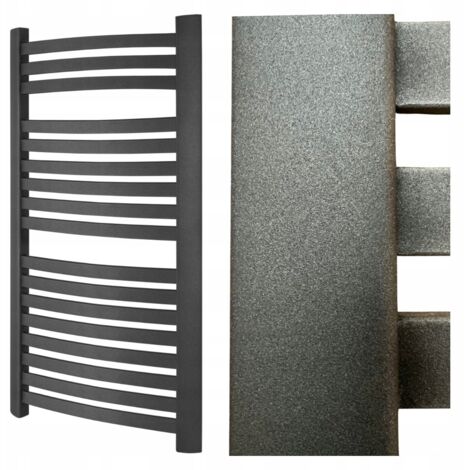

Radiador de baño tipo escalera Diamond en color antracita, con 9 varillas y dimensiones de 57 x 55 cm. Diseñado para instalaciones de calefacción central doméstica, este radiador combina funcionalidad y elegancia, convirtiéndose en un elemento decorativo y práctico para cualquier baño. Fabricado con materiales de alta calidad, garantiza durabilidad y eficiencia en calefacción.Especificaciones técnicas
- Número de costillas: 9
- Color: Antracita
- Ancho del radiador: 550 mm
- Altura del radiador: 570 mm
- Profundidad del radiador: 103 - 110 mm
- Distancia entre conexiones: 500 mm
- Profundidad de conexión: 58 - 65 mm
- Rosca de conexión: 1/2 pulgadas
- Temperatura máxima de la superficie: 120 °C
- Presión máxima de trabajo: 2 Mpa (20 bar)
- Capacidad de agua: 2,14 l
- Poder de calefacción ΔT = 30°C: 144 W
- Poder de calefacción ΔT = 50°C: 272 W
- Poder de calefacción ΔT = 60°C: 341 W
Instalación
- Marque los puntos apropiados en la pared de acuerdo con el espaciado de los soportes de montaje del radiador y taladre los orificios.
- Monte el soporte usando tapones de expansión en los agujeros preparados.
- Monte el soporte usando pernos de expansión en los agujeros.
- Instale el respiradero y el tapón en la parte superior del radiador. Para el radiador GR3V, instale adicionalmente 2 tapones en la parte inferior de los perfiles laterales.
- Instale las válvulas de suministro y cierre al radiador.
Otra información

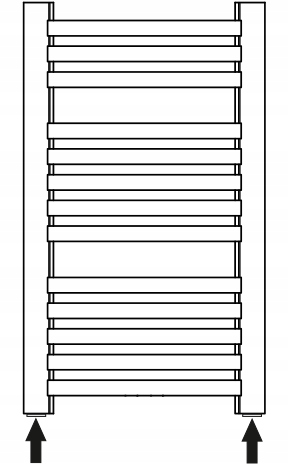

- Incorpora suministro inferior.
- Sin fugas a una presión 1,3 veces mayor que la presión máxima de trabajo: 2600 kPa.
- Sin corrosión de las superficies externas después de 100 h de prueba en condiciones de humedad.
- Clasificación del producto en términos de reacción al fuego – CLASE A1.
- Sistema de evaluación de la conformidad del producto de construcción: Cumple con las normas PN-EN 442-1:2015.
- Certificado PZH.
