Descripción general

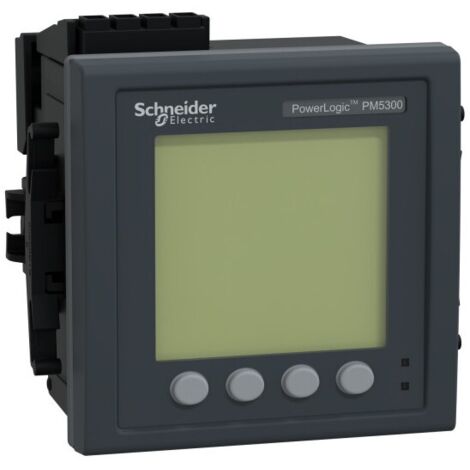

El registrador de datos PowerLogic PM5320 es un dispositivo avanzado diseñado para el análisis de la calidad de la energía. Este equipo permite la supervisión multi-tarif y ofrece mediciones precisas de corriente, tensión, frecuencia, factor de potencia, energía, así como potencia activa y reactiva.Especificaciones técnicas
- Nombre del producto: PowerLogic PM5000
- Tipo de producto: Registrador de datos
- Tensión de alimentación: 100…415 V CA, 125…250 V CC
- Frecuencia del red: 50 Hz / 60 Hz
- Corriente nominal: 1 A / 5 A
- Potencia consumida: 10 VA a 415 V
- Tiempo de respuesta: 80 ms (120 V CA), 100 ms (230 V CA), 100 ms (415 V CA)
- Tipo de pantalla: LCD retroiluminado
- Resolución de pantalla: 128 x 128 píxeles
- Tasa de muestreo: 64 muestras/ciclo
- Corriente de medición: 10…9000 mA
- Rango de tensión de medición: 35…690 V CA
- Rango de frecuencia de medición: 45…65 Hz
- Número de entradas: 2 digitales
- Precisión de medición: Energía activa +/- 0,5 %, Energía reactiva +/- 2 %, Potencia activa +/- 0,5 %, Potencia aparente +/- 0,5 %, Frecuencia +/- 0,05 %, Factor de potencia +/- 0,005 %, Corriente +/- 0,5 %, Tensión +/- 0,5 %
- Clase de precisión: Clase 0,5S
- Capacidad de memoria: 256 kB
- Dimensiones: 96 mm (ancho) x 72 mm (profundidad) x 96 mm (alto)
- Peso: 430 g
Compatibilidad y accesorios
- Protocolo de comunicación: Modbus TCP/IP a 10/100 Mbit/s
- Conexiones: RJ45 para red Ethernet, bornes a tornillo para circuitos de tensión y corriente
Instalación
- Modo de instalación: Suspendido
- Soporte de montaje: Ossatura
Uso
- Registro de datos: Incluye registros de mantenimiento, alarmas, valores instantáneos, informes de eventos y horodatado
Otra información
- Normas: IEC 62053-22, EN 50470-1, IEC 60529, IEC 61557-12, UL 61010-1, EN 50470-3, IEC 62053-24
- Certificaciones: CE, CULus
