Novelan Bomba de calor de agua caliente sanitaria BW-S19 190L, PV-READY, SOLAR, 15208101

Novelan Bomba de calor de agua caliente sanitaria BW-S19 190L, PV-READY, SOLAR, 15208101

• Modelo: BW-S19
• A7/W10 Potencia calorífica bomba de calor: 2,1 kW
• A7/W10 Consumo de energía bomba de calor: 0,6 kW
• A7/W10 Coeficiente de rendimiento bomba de calor: 3,57 kW
• A15/W45 Potencia calorífica: 1,7 kW
• A15/W45 COP: 3,95
• Potencia calorífica Resistencia eléctrica de calefacción: 1,5 kW
• Conexión eléctrica: 1-N/PE/230V/50Hz
• Caudal de aire nominal (rango variable): 450 (70-800) m3/h
• Volumen mínimo de la instalación de la sala: 30 m3
• Acumulador (volumen nominal): 190 l
• Caudal de aire máx.: 800 m3/h
• Límites de uso de la temperatura ambiente: 7 C hasta + 40 C
• Refrigeración: No
• Instalación interior/exterior: Instalación interior
• Consumo de energía anual - condiciones climáticas medias: 703 kWh/y
• Refrigerante: R134a

Datos técnicos

Parámetro	Unidad	190L	260L
Datos eléctricos
Alimentación de tensión	V/Hz	230/50	230/50
Seguro	A	13(10)	13(10)
Conexiones eléctricas	-	L1,N,G	L1,N,G
Potencia calefacción eléctrica	W	1500	1500
Circuito de refrigeración y agua
Tipo de refrigerante	-	R134a	R134a
Cantidad de refrigerante	g	1200	1280
GWP	-	1430	1430
Equivalente de CO2	to	1,7	1,8
Circuito de refrigeración	-	Herméticamente sellado	Herméticamente sellado
Tipo de protección	-	IP21	IP21
Conexiones de agua - esmaltadas	in	¾ - BSPT (ISO 7-1)	¾ - BSPT (ISO 7-1)
Conexiones de agua – inoxidables*	mm	22 – Racor de compresión	22 – Racor de compresión
Conexión de condensado	mm	Ø19	Ø19
Espesor nominal del material aislante	mm	50	50
Protección contra la corrosión	-	Ánodo de magnesio/acero inoxidable	Ánodo de magnesio/acero inoxidable
Datos de rendimiento
Aire exterior a 7°C (EN16147)
COP	-	3,57	3,69
Tiempo de calentamiento	hh mm	06:28	09:12
Pérdidas de calor en stand-by	W	17	20
Potencia sonora (Interior/ Exterior)	dB(A)	49/61	49/61
Aire interior a 20°C (EN16147)
COP	-	4,13*	4,20
Tiempo de calentamiento	hh mm	05:15*	07:09
Pérdidas de calor en stand-by	W	17*	21
Potencia sonora (interior)	dB(A)	55,6	55,6
Volumen a 40°C	L	234	331
Paux	W	1,61	1,61
Perfil de carga	-	L	XL
Q elec.	kWh	3,294	5,186
Eficiencia energética (condiciones climáticas medias)	%	145,7	150
Caudal de aire
Caudal de aire nominal (rango variable)	m3/h	450	(70-800)
Consumo máximo de energía del ventilador	W	85	85
Presión estática externa máxima	Pa	200	200
G - Conexiones de conducto de aire	mm	160
Volumen mínimo de la instalación de la sala	m3	30	30
Límites de funcionamiento
Temperatura máxima del aire	°C	40	40
Temperatura mínima del aire	°C	-7	-7
Temperatura máxima del agua	°C	60	60
Presión máxima de agua	MPa	0,6 o 1,0. Compruebe la placa de características	0,6 o 1,0. Compruebe la placa de características

Dimensiones

Parámetro	Unidad	190L	260L
A – Altura	mm	1610	1960
B	mm	385	385
C	mm	280	280
D1	mm	615	300
D2	mm	---	670
D3	mm	375	460
E1	mm	285	285
E2	mm	305	305
F – Diámetro	mm	603	603
G - Diámetro	mm	160	160
H – Diámetro máximo	mm	620	620
Altura de montaje	mm	1700	2040
Peso vacío/lleno	kg	110/310	121/371
Espesor nominal del material aislante	mm	50	50

• Modelo: BW-S19
• A7/W10 Potencia calorífica bomba de calor: 2,1 kW
• A7/W10 Consumo de energía bomba de calor: 0,6 kW
• A7/W10 Coeficiente de rendimiento bomba de calor: 3,57 kW
• A15/W45 Potencia calorífica: 1,7 kW
• A15/W45 COP: 3,95
• Potencia calorífica Resistencia eléctrica de calefacción: 1,5 kW
• Conexión eléctrica: 1-N/PE/230V/50Hz
• Caudal de aire nominal (rango variable): 450 (70-800) m3/h
• Volumen mínimo de la instalación de la sala: 30 m3
• Acumulador (volumen nominal): 190 l
• Caudal de aire máx.: 800 m3/h
• Límites de uso de la temperatura ambiente: 7 C hasta + 40 C
• Refrigeración: No
• Instalación interior/exterior: Instalación interior
• Consumo de energía anual - condiciones climáticas medias: 703 kWh/y
• Refrigerante: R134a

BW-S – Bombas de calor para agua caliente sanitaria

Simplemente un beneficio para los usuarios y el medio ambiente

• Modernización/Nueva construcción
• Vivienda unifamiliar

Ideales tanto para obra nueva como para reformas, las nuevas bombas de calor de agua caliente sanitaria de la serie BW-S permiten el transporte horizontal para una instalación rápida y sencilla. Instaladas en el sótano, salas de calefacción o lavaderos, aprovechan el calor residual de congeladores, secadoras o lavadoras, por ejemplo.

No obstante, los equipos también pueden utilizarse, por ejemplo, en edificios residenciales de varias plantas, en este ámbito, la serie BW-S permite la ventilación y la producción de agua caliente sanitaria en un solo sistema. Mediante el aprovechamiento de la energía térmica del aire de extracción, el agua caliente sanitaria se calienta de forma independiente del sistema de calefacción existente. De este modo, el calor no se pierde durante la ventilación, sino que está disponible, por ejemplo, como agua caliente para la ducha con una temperatura de agua caliente de hasta 65 °C.

Todos los aparatos se caracterizan por ocupar poco espacio y son adecuados también para estancias de baja altura, mediante la resistencia eléctrica integrada se puede llevar a cabo una desinfección térmica (función antilegionela) de los acumuladores integrados de 260 l o 190 l para agua caliente sanitaria.

Ventajas Socio especializado

• Altos COP de hasta 4,34 (en funcionamiento con recirculación de aire)
• Ideal para edificios nuevos y antiguos
• El ingenioso concepto de transporte permite una fácil introducción y una rápida instalación
• Segundo intercambiador de calor integrado
• Posibilidad de sustituir el elemento calefactor sin vaciar el acumulador
• Posibilidad de temperaturas de agua caliente en funcionamiento con bomba de calor de hasta 60 °C
• Máxima eficiencia (Clase de eficiencia energética A+)

Ventajas para propietarios

• Deshumidificación de sótanos incluida
• Preparación de agua caliente sanitaria confortable, independientemente del sistema existente
• Bajos costes de funcionamiento y uso ecológico del calor residual excedente
• Poco espacio requerido
• La función de ventilación adicional crea un clima interior confortable
• Fácil manejo: Menú de navegación intuitivo
• El modo nocturno garantiza un funcionamiento especialmente silencioso
• Posibilidad de integración en el sistema de gestión del edificio

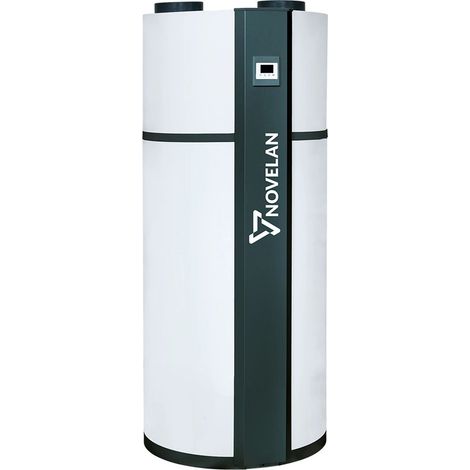

NOVELAN Bomba de calor BW-S19

Bomba de calor para agua caliente sanitaria con función de ventilación y fotovoltaica. Bomba de calor para agua caliente sanitaria lista para conectar y con carga de gas fluorado de efecto invernadero para instalación en interiores, según las normas y disposiciones de seguridad vigentes.

El aparato está equipado de fábrica con una regulación de confort que incl. pantalla LCD. La resistencia eléctrica integrada no está en contacto directo con el agua caliente sanitaria, por lo que no se calcifica la resistencia. La conexión se puede realizar de forma manual o automática.

Es posible programar una función antilegionela 1 vez por semana. Mediante un intercambiador de calor de tubo liso integrado es posible la conexión de un generador de calor adicional (caldera o instalación solar). El control se realiza a través de la regulación de diferencia de temperatura integrada (instalación solar).

La conexión de conductos de aire con D = 160 mm es posible mediante el manguito de conexión de conductos de aire. Abertura de aspiración y expulsión de aire arriba. El control de la ventilación se puede realizar a través de varios programas. El modo fiesta significa que la función de ventilación opera en funcionamiento continuo durante un tiempo programable. El funcionamiento continuo significa que la función de ventilación está activada de forma permanente incluso sin demanda de agua caliente sanitaria. El funcionamiento automático significa que la ventilación solo funciona si hay demanda de agua caliente sanitaria. Además, la regulación permite un control de la ventilación con velocidad regulable de forma continua. También es posible ajustar una temperatura mínima de enfriamiento.
