Descripción general

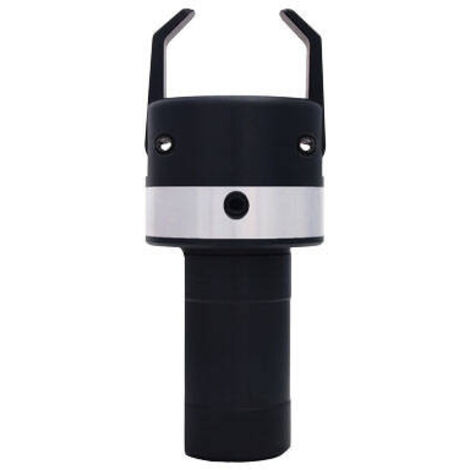

El juego de pinzas H50 es un alimentador de barras mecánico diseñado para tornos de control numérico (CNC). Fabricado por GripTec™, este producto ha sido desarrollado a partir de años de experiencia en mecanizado, garantizando un funcionamiento eficiente y duradero. Su diseño permite automatizar operaciones y reducir el tiempo de producción, siendo utilizado por cientos de empresas en todo el mundo.Especificaciones técnicas
- Marca: GripTec™
- Modelo: GC-50-042-K3225
- Rango de varillas extraídas: 0-42 mm
- Montaje: 32x25
- Vida útil de las garras: de 50.000 a 500.000 piezas, dependiendo del material procesado
- Repetibilidad de las extensiones de barra: por debajo de 0,1 mm
Instalación
La pinza está diseñada para montarse en el zócalo de la torreta de herramientas, facilitando su integración en tornos CNC.Uso
La pinza es completamente autónoma y no requiere accesorios adicionales como agua, refrigerante o aire. El tornillo de ajuste permite una configuración rápida al diámetro requerido en solo unos segundos. Para programar correctamente un torno para operar la pinza, se deben seguir estos pasos:- Llamada a la torreta donde está montada la pinza.
- Posicionamiento en el eje Z.
- Movimiento en el eje X sobre el material para agarrar la barra.
- Liberación de las mordazas del mandril del torno.
- Retardo de tiempo para apertura de las mordazas (de 0,1 s a 1 s).
- Tracción de la barra en el eje Z según las directrices del programa.
- Sujeción de las mordazas en el mandril del torno.
- Retardo de tiempo para cierre de las mordazas (de 0,1 s a 1 s).
- Salir del material en el eje X.
- Regresar a cero y continuar con la producción.
