Descripción general

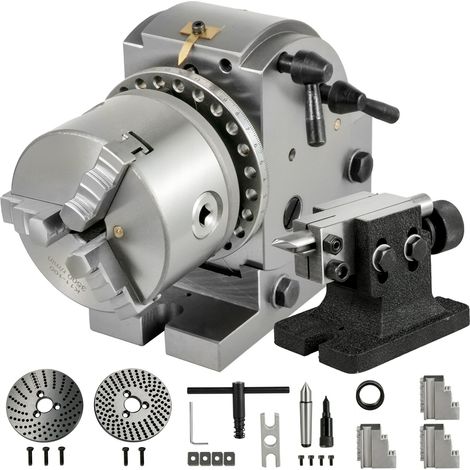

Mejore sus capacidades de fresado con el cabezal divisor de precisión BS-0 de Mophorn. Esta herramienta versátil permite la medición precisa de ángulos y la división de círculos en arcos iguales. Equipado con 3 placas de indexación intercambiables y un contrapunto, garantiza precisión y estabilidad en su trabajo, siendo perfecta para mecanizar ranuras de fresas, cortar dientes de engranajes, fresar ranuras curvas o perforar círculos para orificios de pernos.
Especificaciones técnicas
- Dimensiones del cabezal: 24 x 19 x 16,5 cm (9,5 x 7,5 x 6,5 pulgadas)
- Dimensiones del contrapunto: 9 x 15 x 10 cm (3,5 x 6 x 4 pulgadas)
- Giro: 16,5 cm (6-1/2 pulgadas)
- Altura central: 10 cm (3-15/16 pulgadas)
- Conicidad del cabezal: MT2
- Peso neto: 23 kg (50,7 libras)
Compatibilidad y accesorios
- 1 x Mandril de 3 mordazas de 125 mm
- 1 x Cabezal divisor
- 1 x Contrapunto
- 3 x Placas divisorias
Instalación
El cabezal divisor se puede ajustar desde 10 grados por debajo de la horizontal hasta 90 grados en la vertical, lo que permite cortes angulares precisos y flexibilidad en el mecanizado.
Uso
Este indexador rotativo es compatible con fresadoras, taladros de columna, rectificadoras y mandrinadoras, lo que lo convierte en una herramienta versátil para diversas tareas de mecanizado.
Otra información
El ajuste de primer nivel activa el pasador para segmentar el círculo completo en 2, 3, 4, 6, 8, 12 o 24 divisiones, garantizando la estabilidad al minimizar la vibración del husillo durante el uso.
