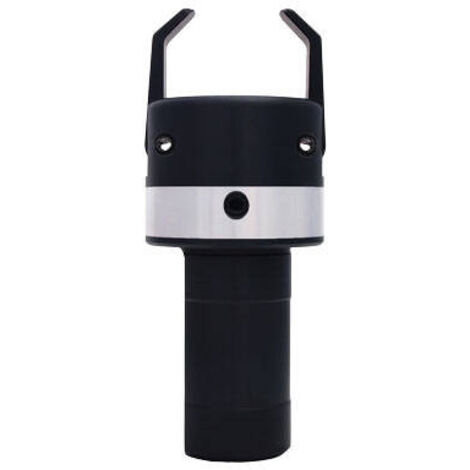

Alimentador de barras, pinza para torno CNC / 0-42 mm / 16x16

Marca: GripTec™

Modelo: GC-50-042-K1616

La venta es para un alimentador de barras mecánico, pinza para uso en tornos de control numérico (CNC).

Esta pinza fue desarrollada con base en nuestros muchos años de experiencia en mecanizado y fabricada íntegramente en nuestra empresa con materiales polacos, lo que garantiza un funcionamiento sin fallos durante muchos años.

Inicialmente diseñada y fabricada para nuestras propias necesidades de automatizar operaciones y reducir el tiempo de producción de detalles, hoy cientos de empresas en todo el mundo usan nuestra solución.

¿Cuáles son las ventajas de nuestra pinza?

• Todos los componentes se fabrican en nuestra empresa con máquinas y tecnologías modernas, por empleados polacos bajo un estricto control de calidad.
• ¡Los brazos de la pinza reciben un tratamiento térmico profesional, lo que extiende su vida útil!
• ¡La pinza aumenta la eficiencia del torno y reduce significativamente el tiempo que tarda en expulsar y posicionar el material!
• Es completamente autónomo y no requiere accesorios adicionales como agua, refrigerante, aire, etc.
• El tornillo de ajuste permite una configuración instantánea al diámetro requerido en solo unos segundos.

Nuestra pinza es la solución ideal para todos los talleres que utilizan tornos CNC que no están equipados con un alimentador automático de barras, por ejemplo, debido al alto coste de compra o a sus grandes dimensiones.

La pinza está diseñada para montarse en el zócalo de la torreta de herramientas.

Montaje: 16x16

Rango de varillas extraídas: 0-42 mm

Vídeo del trabajo en YouTube: https://www.youtube.com/watch?v=owutJTO05xg&ab_channel=DEFCOMEU

PREGUNTAS FRECUENTES

¿Cuál es la vida útil de las garras de la pinza?

De 50.000 a 500.000 piezas, dependiendo del tipo de material que se esté procesando y de la superficie de la barra (laminada, estirada).

Se pueden comprar pinzas adicionales en cualquier momento en caso de desgaste o colisión.

¿Cuál es la repetibilidad de las extensiones de barra por la pinza?

Por debajo de 0,1 mm

¿Cómo programo correctamente un torno para operar una pinza?

1. Llamada a la torreta en la que está montada la pinza.

2. Posicionamiento en el eje Z ..........

3. Movimiento en el eje X sobre el material para agarrar la barra.

4. Liberación de las mordazas del mandril del torno.

5. Retardo de tiempo para apertura de las mordazas (de 0,1 s a 1 s).

6. Tracción de la barra en el eje Z según las directrices del programa.

7. Sujeción de las mordazas en el mandril del torno.

8. Retardo de tiempo para cierre de las mordazas (de 0,1 s a 1 s).

9. Salir del material en el eje X.

10. Regresar a cero y continuar con la producción.

PROGRAMA DE EJEMPLO:

N01 T0404 M5 (ALIMENTADOR)

N02 G0 X80 Z-25

N03 G0 X0

N04 M84 (abrir mordazas)

N05 G04 F0.5 (retardo de tiempo para apertura de mordazas)

N06 G0 Z0

N07 M83 (cerrar mordazas)

N08 G04 F0.5 (pausa de tiempo para cerrar la mordaza)

N09 G0 X80

N10 G0 X450 Z10

N11 M02

¿Cómo ajusto correctamente el espaciado de las garras de la pinza?

El espaciado se ajusta usando una llave Allen girando el tornillo hacia la izquierda o la derecha (foto de abajo), después de desbloquear el tornillo de bloqueo.

El espaciado debe ser de 0,5 a 1 mm más pequeño que el diámetro de la varilla (dependiendo del tipo y peso del material).

El uso de material elástico en la producción de las patas permite una fuerte compresión del material.
