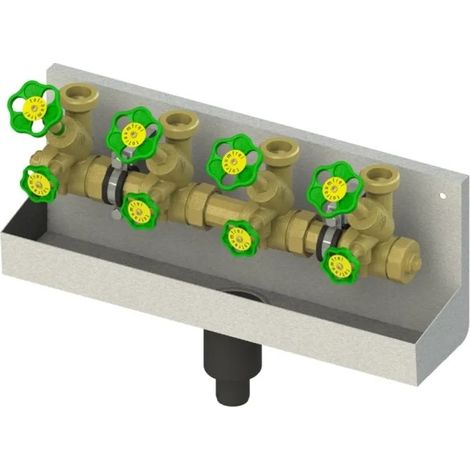

JS Estación ATV, con husillo ascendente, 4 vías, DN25, entrada 1 1/4'', salida superior 1 1/2'', 0075642503001

JS Estación ATV, con husillo ascendente, 4 vías, DN25, entrada 1 1/4'', salida superior 1 1/2'', 0075642503001

• Fabricante: Schlösser Armaturen
• Artikelnr.: 0075642503001

JS Estación ATV, con husillo ascendente, cuádruple, DN25, entrada 1 1/4',',, salida superior 1 1/2',',, 0075642503001

0075642503001

Schlösser ATV-Station

(con canaleta)

steigende Spindel

Material según TrinkwV y UBA

Valores de níquel según TrinkwV y UBA

Gehäuse Messing

Parte superior de latón

Juntas EPDM

Material del mango Poliamida

A = G 1 1/4"

C = G 1 1/2"

OT = G 1"

H1 = 109,5mm

Mittenabstand L = 133mm

D = 39,5mm

B x H = 550 x 220mm

Desagüe D 40mm

Pared hasta el centro de la tubería ascendente aprox. 80-85mm

Distribución de 4 vías

Caudal mínimo 3,0 l/s

Presión de funcionamiento máx. 10 bar (PN 10)

Betriebstemperatur max. 90 Grad

Certificación DIN-DVGW

Sello de prueba de ruido KFR: PA-IX 7165/I

Flujo libre: PA-IX 7164/I

DN20 a DN32

Rosca G ISO 228 Parte 1

Reglamento de agua potable DIN EN 1717

Contenido del envío 1 ATV KFR

Válvula residual ATV de paso libre

completo con tapa y tapón

con canaleta de vaciado

con fijación y etiquetas

Techn.- u. Zertifikatsänd. vorbehalten

Fabricante Schlösser
