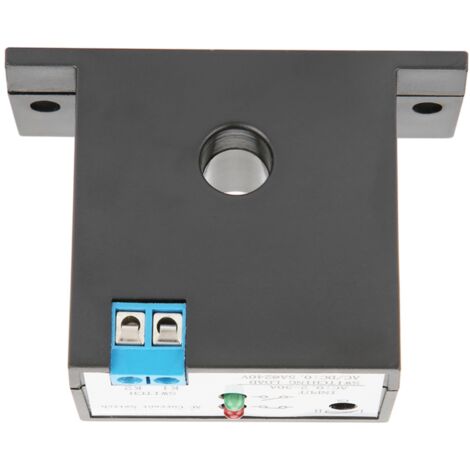

Interruptor de detección de corriente normalmente abierto, ajustable para corriente alterna de 0,2 a 30 A, SZC23–No AL–CH

Introducción del producto:
Los detectores de corriente alterna de la serie SZC23 están diseñados y fabricados específicamente para cumplir con los requisitos de monitoreo de CA. Utilizando el principio de transformación de corriente para detectar la corriente alterna que fluye, proporcionan aislamiento de CA y generan señales de conmutación normalmente abiertas o normalmente cerradas. Estas señales pueden controlar directamente varios equipos industriales automatizados, como luces estroboscópicas, zumbadores, relés, microcontroladores u otros dispositivos de carga. En comparación con los transformadores tradicionales, los protectores térmicos y dispositivos similares, este equipo no solo ofrece un control más preciso y rápido, sino que también simplifica significativamente el diseño y reduce los costos.

Características del producto:
1. Autoalimentado, no requiere fuente de alimentación externa.
2. Rango de corriente de funcionamiento: 0,2 a 30 A CA, ajustable mediante potenciómetro.
3. Indicador LED que proporciona una visualización intuitiva y conveniente del estado de funcionamiento del interruptor.
4. Interruptor electrónico sin contacto MOSFET de alta potencia.
5. Ciclos de conmutación ilimitados con un tiempo de respuesta de milisegundos.
6. Diseño de orificio pasante con una tensión de aislamiento de hasta 2000 V.
7. Histéresis < 1%, adecuada para entornos magnéticos fuertes.
8. Carcasa de ABS autoextinguible.

Principio de funcionamiento:
Basado en la inducción electromagnética, este dispositivo utiliza una bobina inductiva para detectar la amplitud de la corriente alterna. Los cambios en la corriente en el circuito generan corrientes inducidas. Al determinar si la corriente excede un valor de acción predefinido, cambia el estado de salida de un interruptor estático, que funciona de manera similar a un interruptor mecánico.

Aplicaciones típicas:
Monitoreo y detección de corriente alterna.
Protección contra sobrecorriente.
Conmutación electrónica en sistemas de control automatizados.
Enclavamiento de equipos, etc.

Especificaciones:
Modelo: SZC23-NO-AL-CH
Fuente de alimentación: Autoalimentado, no requiere fuente de alimentación externa
Carga nominal: ≤ 0,5 A a 240 V CA/CC
Corriente de entrada: 0,2–30 A CA
Corriente de irrupción mínima: 0,5 ± 0,2 A
Sobrecarga máxima: 100 %
Corriente de fuga: ≤ 0,1 A Precisión: 1 % Histéresis: ≤ 1%
Tiempo de respuesta: ≤ 200 ms
Repetibilidad: 100%
Temperatura de funcionamiento: -20 °C a 60 °C
Clasificación de protección contra el agua: IP30
Dimensiones: 65 × 25 × 47 mm / 2,56 × 0,98 × 1,85 pulgadas
Diámetro del orificio de montaje: 10 mm / 0,4 pulgadas
Peso del paquete: Aprox. 56 g / 2,0 oz

Contenido del paquete:
1 × Interruptor con sensor de corriente
