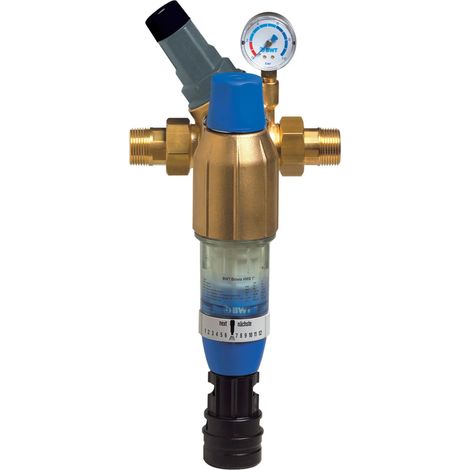

BWT Bolero HWS Estación de agua doméstica, filtro de retrolavado 1 1/2 pulgada incl. reductor de presión, 10372

BWT Bolero HWS Estación de agua doméstica, filtro de retrolavado 1 1/2 pulgada incl. reductor de presión, 10372

• Tipo: 1 1/2",
• Conexión: 4 orificios
• Ancho nominal de conexión: 40 DN
• Caudal con Δp = 0,2 bar: 10,5 m³/h
• Caudal a Δp = 0,5 bar: 16 m³/h
• Presión de salida después del reductor de presión: 2 - 6 bar
• Ancho de paso, inferior / superior: 90 / 110 μm
• Presión nominal (PN): 16 bar
• Temperatura del agua / ambiente, mín./máx.: 5 - 30 / 5 - 40 °C
• Longitud de construcción sin racor (A): 125 mm
• Longitud de construcción con racor (B): 295 mm
• Altura total (C): 550 mm
• Distancia mínima desde el centro del tubo hasta el suelo (D): 670 mm
• Conexión HT, diámetro (E): 50
• Rosca tuerca racor: G 2 1/4",
• Peso en funcionamiento, aprox.: 9,7 kg

Volumen de suministro - BWT Bolero HWS con:

• Cabezal de latón
• Módulo de conexión o pieza de conexión de 4 orificios con racores y juntas
• Cilindro transparente con elemento filtrante
• Anillo de fecha para configurar la próxima fecha de retrolavado
• Conexión HT para agua de descarga
• Botón giratorio para retrolavado
• Manómetro de contrapresión
• Tapa de resorte
• Indicación del valor de ajuste de la contrapresión
• Tornillo de fijación
• Pomo para reductor de presión

Estación de agua doméstica Bolero HWS 1

Estación de agua doméstica Bolero HWS 1 con conexión con reductor de presión para la instalación en sistemas de agua potable y de servicio. Para proteger contra averías y daños por corrosión debidos a partículas extrañas como restos de óxido, virutas, arena, cáñamo, etc. El filtro no es apto para la filtración de partículas con un diámetro superior a 2mm, agua de proceso, agua de refrigeración para sistemas de refrigeración de paso continuo ni aguas de circuito tratadas químicamente. El filtro no es adecuado para grasas, disolventes, jabones ni otros medios lubricantes. Tampoco para la separación de sustancias solubles en agua.

Función

El agua bruta fluye a través de la entrada de agua bruta hacia el filtro y allí, de dentro hacia fuera, a través del elemento filtrante hacia la salida de agua limpia. De este modo, las partículas extrañas > 90 μm quedan retenidas en el lado interior de la malla filtrante. El elemento filtrante debe limpiarse a intervalos regulares mediante retrolavado.

El mando giratorio está equipado con un embrague deslizante. Si se gira con demasiada fuerza, un retén salta y evita así que se dañe el sistema de cierre.
Durante el lavado a contracorriente, al girar el mando giratorio se abre la conexión de agua residual y se gira el elemento de retrolavado. De este modo, las partículas adheridas al tejido filtrante se aspiran y se expulsan por lavado.

El reductor de presión mantiene la presión de salida ajustada prácticamente constante, incluso con variaciones en la presión de entrada. Una presión uniforme y no excesivamente alta protege la grifería y los aparatos de toda la instalación de agua doméstica.

Requisitos previos para la instalación

Observar las normas de instalación locales, las directivas generales, las condiciones higiénicas generales y los datos técnicos.
Para el caudal de agua de lavado generado, la instalación de desagüe debe estar ejecutada como mínimo en DN 40. El filtro dispone de una conexión HT en DN 50.
Atención: el lugar de instalación debe estar protegido contra heladas y deben evitarse influencias perturbadoras como, p. ej., vapores de disolventes, gasóleo de calefacción, lejías, sustancias químicas de todo tipo, radiación UV y fuentes de calor superiores a 40 °C.

Requisito para la función y el rendimiento de la garantía

Los filtros requieren una supervisión periódica del funcionamiento, mantenimiento y sustitución de las piezas relevantes para el funcionamiento a intervalos determinados. Consulte los intervalos de mantenimiento en las instrucciones de montaje y uso. Recomendamos suscribir un contrato de mantenimiento.
