Generatore di segnali compatibile con oscilloscopio, con uscite sinusoidali, triangolari e quadre, ampiezza regolabile e funzione di memorizzazione di 2500 forme d'onda.

per i settori R&S. Larghezza di banda a canale singolo di 120 MHz, larghezza di banda a doppio canale di 40 MHz, frequenza di campionamento equivalente di 500 MS/s. Tre modalità di scansione della forma d'onda (Auto, Normale, Unica). La modalità AUTO (attivabile con la semplice pressione di un pulsante) adatta automaticamente la forma d'onda allo schermo senza necessità di regolazione dei parametri. È adatto per l'ispezione di elettrodomestici, la diagnostica automobilistica, la ricerca e la didattica, lo sviluppo di prodotti, i test di utilità e altre applicazioni.



Specifiche:

Nome: Oscilloscopio

Materiali: ABS + silicone

Tipo: 1 sonda, 2 sonde (opzionali)

Numero di canali: 2

Dimensioni dello schermo: schermo a colori da 2,4 pollici

Modalità automatica con un clic: Sì

Risoluzione dello schermo: 320 x 240

Tecnologia di visualizzazione: TFT

Capacità di memorizzazione: 2.500 forme d'onda

Gestore forme d'onda: Sì

Larghezza di banda delle forme d'onda: 120 MHz

Precisione della tensione: 10%

Frequenza di campionamento massima equivalente: 500 MSa/s

Precisione della frequenza: 1%

Parametro di misura: 12

Profondità di memorizzazione: 12,8 div

Impedenza di ingresso: 1 µΩ

Tempo di standby: circa 4 ore

Sensibilità verticale: 50 mV - 100 V

Luminosità della retroilluminazione: 8 livelli

Intervalli della base dei tempi: 6 ns - 50 s

Tensione di carico: 5 V CC / 1 A / 2 A

Modalità di attivazione: automatica / normale / singola

Fronti di attivazione: salita / Caduta
Tensione di prova massima: 1X: 80 Vpp; 10X: 800 Vpp

Uscite della sorgente di segnale:

Onde sinusoidali/triangolari: da 10 Hz a 100 kHz

Onde quadre: da 10 Hz a 3 MHz

Ciclo di lavoro: dal 10% al 90%

Tensione di uscita: da 0 a 3 Vpp

Dimensioni: 124 × 80 × 35 mm / 4,88 × 3,15 × 1,38 pollici

Dimensioni della confezione: 190 × 140 × 47 mm / 7,48 × 5,51 × 1,85 pollici

Peso della confezione: 400 g / 0,88 libbre

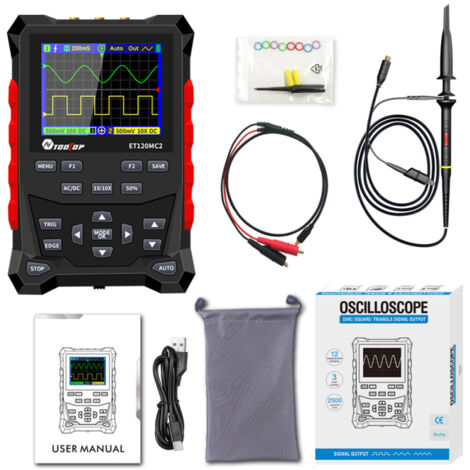

Elenco di imballaggio (1 sonda): 1 * Oscilloscopio

1 * Sonda

1 * Cavo di ricarica

1 * Manuale utente

1 * Custodia per il trasporto



OPPURE



Elenco dei componenti (2 sonde): 1 * Oscilloscopio

2 * Sonde

1 * Cavo di ricarica

1 * Manuale utente

1 * Custodia per il trasporto
