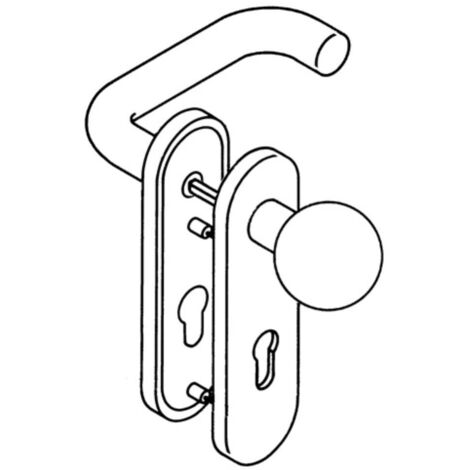

HEWI FS-Garnitur 111R13.113 Ku.90 D/K TS 38-48mm PZ rd DIN L/R - 111R13.113 90

En técnica R con escudos según DIN 18255 y DIN EN 1906 de poliamida, superficie de alto brillo, compuesto por: pomo modelo 123.23R de poliamida y manilla en forma de U de poliamida con núcleo de acero continuo hasta el extremo de la manilla, teñida de forma continua, diámetro 20 mm, con guía de vástago y ranura de retención, montaje mediante simple encaje de las manillas en las subestructuras premontadas en la puerta. El enclavamiento se puede soltar de nuevo con una llave de desmontaje. La manilla cumple con los requisitos de DIN EN 179 y DIN 18040. Subestructura del escudo en construcción compuesta de plástico-acero inoxidable, utilizable DIN izquierda y DIN derecha. Cojinete giratorio fijo de las manillas con bloqueo perimetral autoenclavable y punto de apoyo de 5 mm como cojinete deslizante sin mantenimiento con área de compensación elástica y segundo punto de apoyo en el cuello de la manilla. Atornillado oculto y seguro contra aflojamiento con tornillos M4 y combinación de tornillos de manguito, así como pernos de soporte. Tapa de cubierta del escudo de poliamida teñida de forma continua, 46 x 180 mm, 13 mm de alto, curvada, 1,5 mm de espesor de pared. Distancia 72 mm, perforación PZ, para espesor de puerta 38-48 mm. Diseñado y probado para el sector de proyectos, categoría de usuario según DIN EN 1906 Clase 4. Juego de protección contra incendios con pasador cuadrado de 9 mm, según DIN 18273. Longitud de la manilla 138 mm. Juego de cambio. Otras características técnicas: Complemento: D/K. Rodamiento: fijo-giratorio. Cuadrado: 9mm. Características: Versión: Juego de cambio. Superficie: 90 negro profundo. Material: Plástico. Para espesor de puerta: 38-48 mm. Aprobación: DIN EN 179. Dirección de cierre: DIN izquierda / derecha. Perforación: PZ. Ancho: 46 mm. Longitud: 168 mm. Categoría de uso: 4. Perno: Perno macizo. Tecnología de fijación: Técnica R. Cubierta: Redondeada. Grosor del escudo: 11 mm. Longitud de la manilla: 138 mm. Tipo: Escudo corto. Fijación de la manilla: Perno de cambio. Profundidad de la manilla: 65,5 mm. Forma: Pomo esférico. Número de color: 90. Norma: DIN 18273. Modelo: 111R13.113. Distancia: 72 mm. Marca: HEWI.
