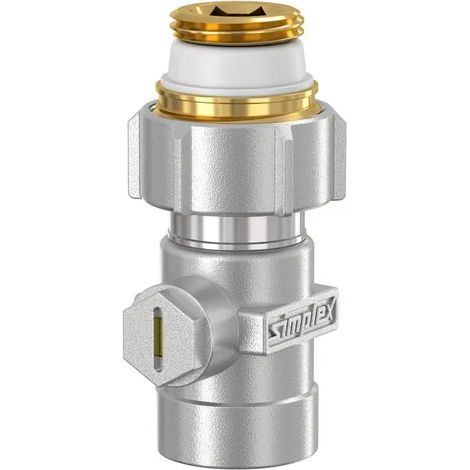

Flamco Grifo de esfera individual EXCL. Paso D1/IG G3/4i x Rp1/2 MS niquelado con niple, F10022

Flamco Grifo de esfera individual EXCL. Paso D1/IG G3/4i x Rp1/2 MS niquelado con niple, F10022

• Grupo Etim: Válvulas de cierre/Válvulas/Reguladores
• Clase Etim: Válvula de esfera
• Marca: COMAP
• Tipo de producto: Two pipes
• Material de la carcasa: Latón
• Calidad del material: CuZn40Pb2 (CW617N)
• Protección de la superficie de la carcasa: niquelado
• Material junta de bola: Politetrafluoroetileno (PTFE)
• Material de la bola: Latón
• Protección de la superficie Bola: cromado
• Material del husillo: Latón
• Material del sello primario del husillo: Caucho de etileno-propileno-dieno (EPDM)
• Material del sello secundario del husillo: Caucho de etileno-propileno-dieno (EPDM)
• Diámetro nominal Conexión 1: 1/2 pulgada (15)
• Conexión 1: Rosca interior cilíndrica (BSPP)
• Con conexión de acoplamiento 1: No
• Diámetro nominal Conexión 2: 3/4 de pulgada (20)
• Conexión 2: Rosca interior cilíndrica (BSPP)
• Con conexión de acoplamiento 2: Ja
• Junta: Caucho de etileno-propileno-dieno (EPDM)
• Con válvula de vaciado: No
• Con posibilidad de drenaje (conexión): No
• Con válvula antirretorno: No

• Con filtro: No
• Con termómetro: No
• Diseño: recto
• Con revestimiento aislante: No
• Prueba FM: No
• Prueba UL: No
• Distintivo de calidad ULC: No
• Prueba LPCB: No
• Ignífugo: No
• Temperatura del medio (funcionamiento continuo): 0 - 110 °C
• Médicamente limpio: No
• Libre de grasa: No
• Manejo: Ranura de tornillo
• Construcción de la carcasa: 2 piezas
• Paso total: Ja
• Valor Kvs: 2.87
• Longitud conexión 1: 22 milímetros
• Longitud de trabajo Conexión 1: 22 milímetros
• Longitud conexión 2: 47.5 milímetros
• Longitud de trabajo Conexión 2: 11.5 milímetros
• Ángulo de válvula: 180 grados
• Ancho de llave: 13 milímetros
• Ancho de llave Tuerca racor: 30 milímetros

• Predecesor: F10022MER
• Modelo: Válvula de bola individual EXCLUSIV con boquilla de conexión y rosca interna
• Diseño: Paso
• Conexión D: Rp 1 ⁄ 2 ",
• Conexión E: G 1 ⁄ 2 ", M
• A: 69,5
• B: 34
• C: 39
• F: -
• G: 59,1
• H: 10,4
• I (SW): 13
• J (SW): 30
• L: 9,5
• M: -

• Temperatura máx. de funcionamiento: 110 °C temperatura continua, 130 °C brevemente
• Presión máxima de funcionamiento: 10 bar
• Fluido de trabajo: agua de calefacción según VDI 2035
• Materiales
• Carcasa, tuercas de unión: latón prensado, niquelado
• Manguito de conexión, husillos: latón
• Bola: Latón cromado duro
• Junta de bola: PTFE
• Tapa de accionamiento: Fundición a presión de zinc, niquelada
• Juntas: EPDM

Descripción

Válvula de conexión con corte por esfera para radiadores compactos de válvula, cabezal de accionamiento con tope oculto, con niples de conexión autosellantes para radiadores compactos de válvula con conexión Rp 1/2". Lado del tubo con Rp 1/2".

• Tuerca racor en el lado del radiador con juego radial y axial para el montaje sin tensiones de los accesorios en el radiador

Tipo	Diseño	Conexión	Número de pedido
D	E
EKH EXCLUSIV D1/IG	Paso	Rp 1⁄2",	1 / 10	F10022
EKH EXCLUSIV E1/IG	Esquina	Rp 1⁄2",	1 / 10	F10023
