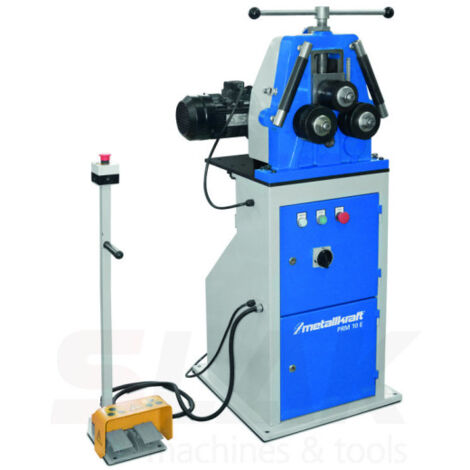

Curvadora para perfiles PRM 10 E

Curvadora para perfiles PRM 10 E. La curvadora PRM 10 E es ideal para transformar material cuadrado en redondo. Su construcción estable permite fijarla al suelo. Con rodillos templados y un potente motor de 400 voltios, ofrece opciones de trabajo tanto horizontales como verticales. Su fácil manejo se complementa con la rotación izquierda/derecha mediante pedal, asegurando un rendimiento óptimo en cada uso.

CARACTERÍSTICAS

• Para doblar material cuadrado de forma redonda
• Construcción estable, se puede fijar al suelo.
• Accionamiento de los dos rodillos inferiores mediante manivela
• Rodillos templados y rectificados
• Ejes de acero templados y rectificados.
• Entrega mediante rodillo superior

PRM 10 E

• versión motorizada
• opciones de trabajo horizontales y verticales
• potente motor de 400 voltios
• Rotación izquierda/derecha mediante pedal

ESPECIFICACIONES TÉCNICAS

Dimensiones y pesos

• Longitud aprox. 700 milímetros
• Ancho/profundidad aprox. 700 milímetros
• Altura aprox. 1400 milímetros
• Peso aproximado. 230 kilos

Tipo de perfil de rendimiento de flexión opcional

• Dimensiones del tubo cuadrado [1] 30 x 2 mm
• Diámetro mínimo de curvatura del tubo cuadrado [1] 900 milímetros
• Dimensiones del tubo cuadrado [2] 20 x 2 mm
• Diámetro mínimo de curvatura del tubo cuadrado [2] 600 milímetros
• Dimensiones del eje pesado de tubo rectangular [1] 38 x 20 x 2 mm
• Diámetro mínimo de curvatura del eje pesado de tubo rectangular [1] 1000 milímetros
• Dimensiones del eje pesado de tubo rectangular [2] 30 x 15 x 1,5 mm
• Diámetro mínimo de curvatura del eje pesado de tubo rectangular [2] 600 milímetros
• Dimensiones del tubo redondo [1] 25,4 x 2 mm
• Diámetro mínimo de curvatura del tubo redondo [1] 800 milímetros
• Dimensiones del tubo redondo [2] 19,05 x 1,5 mm
• Diámetro mínimo de curvatura del tubo redondo [2] 400 milímetros
• Dimensiones del perfil redondo [1] 27 milímetros
• Diámetro mínimo de curvatura del perfil redondo [1] 500 milímetros
• Dimensiones del perfil redondo [2] 17 milímetros
• Diámetro mínimo de curvatura del perfil redondo [2] 160 milímetros
• Dimensiones exteriores de la pata del perfil de ángulo isósceles [1] 35 x 35 x 4 mm
• Perfil de ángulo isósceles, diámetro mínimo de curvatura del lado exterior [1] 800 milímetros
• Dimensiones exteriores de la pata del perfil de ángulo isósceles [2] 30 x 30 x 4 mm
• Perfil de ángulo isósceles, diámetro mínimo de flexión del lado exterior [2] 400 milímetros
• Dimensiones interiores de la pata del perfil de ángulo isósceles [1] 35 x 35 x 4 mm
• Perfil de ángulo isósceles, diámetro mínimo de flexión de la pata interior [1] 800 milímetros
• Dimensiones interiores de la pata del perfil de ángulo isósceles [2] 30 x 30 x 4 mm
• Perfil de ángulo isósceles, diámetro mínimo de flexión de la pata interior [2] 400 milímetros
• Explicación del tipo de perfil de rendimiento de flexión opcional Los datos de rendimiento se aplican a materiales con un límite elástico máximo de 24 kg/mm². Rendimiento de flexión para VA: factor 0,7

Estándar de tipo de perfil de rendimiento de flexión

• Dimensiones del material cuadrado [1] 20 milímetros
• Diámetro mínimo de curvatura del material cuadrado [1] 500 milímetros
• Dimensiones del material cuadrado [2] 10 milímetros
• Diámetro mínimo de curvatura del material cuadrado [2] 160 milímetros
• Dimensiones del eje ligero de material plano [1] 50 x 10 mm
• Diámetro mínimo de curvatura del eje de luz de material plano [1] 400 milímetros
• Dimensiones del eje ligero de material plano [2] 40 x 5 mm
• Diámetro mínimo de curvatura del eje de luz del material plano [2] 160 milímetros
• Dimensiones de eje pesado de material plano [1] 30 x 10 mm
• Diámetro mínimo de curvatura del eje pesado de material plano [1] 500 milímetros
• Dimensiones de eje pesado de material plano [2] 20 x 5 mm
• Diámetro mínimo de flexión del eje pesado de material plano [2] 190 milímetros
• Dimensiones de la parte superior de la banda del perfil en T [1] 35 x 4,5 mm
• Diámetro mínimo de curvatura de la parte superior del perfil en T [1] 600 milímetros
• Dimensiones de la parte superior de la banda del perfil en T [2] 30 x 4 mm
• Diámetro mínimo de curvatura de la parte superior del perfil en T [2] 400 milímetros
• Explicación del perfil en T de la parte superior Es posible que se requieran espaciadores adicionales
• Dimensiones exteriores del alma del perfil en T [1] 35 x 4,5 mm
• Diámetro mínimo de curvatura exterior del alma del perfil en T [1] 600 milímetros
• Dimensiones exteriores del alma del perfil en T [2] 30 x 4 mm
• Diámetro mínimo de curvatura exterior del alma del perfil en T [2] 400 milímetros
• Dimensiones interiores del alma del perfil en T [1] 35 x 4,5 mm
• Diámetro mínimo de curvatura del perfil en T en el interior [1] 600 milímetros
• Dimensiones interiores del alma del perfil en T [2] 30 x 4 mm
• Diámetro mínimo de curvatura del perfil en T en el interior [2] 400 milímetros
• Dimensiones exteriores de las patas del perfil UPN [1] U40x20 mm
• Diámetro exterior mínimo de curvatura de la pata del perfil UPN [1] 700 milímetros
• Dimensiones exteriores de las patas del perfil UPN [2] U30 mm
• Diámetro mínimo de curvatura exterior de la pata del perfil UPN [2] 500 milímetros
• Dimensiones interiores de las patas del perfil UPN [1] U40x20 mm
• Diámetro interior mínimo de curvatura de la pata del perfil UPN [1] 700 milímetros
• Dimensiones interiores de las patas del perfil UPN [2] U30 mm
• Diámetro interior mínimo de curvatura de la pata del perfil UPN [2] 500 milímetros
• Explicación del estándar de tipo de perfil de rendimiento de flexión Los datos de rendimiento se aplican a materiales con un límite elástico máximo de 24 kg/mm². Rendimiento de flexión para VA: factor 0,7
• Datos eléctricos
• Potencia del motor de accionamiento 1,1 kW
• Voltaje de conexión 400 voltios

Datos de la máquina

• Diámetro del eje superior 30 milímetros
• Diámetro del eje a continuación 30 milímetros
• Diámetro del rodillo superior 98 milímetros
• Diámetro del rodillo a continuación 118 milímetros
• velocidad 2,5 m/min

COMPONENTES/EMBALAJE

Unidad de medida: pieza

Unidad de embalaje: 1

• Rodillos de doblado estándar
• Pedal móvil para rotación izquierda-derecha con parada de emergencia
• rodillos alisadores
• Infraestructura

PARA QUÉ TIPO DE TRABAJO ES APROPIADO

La Curvadora para perfiles PRM 10 E es adecuada para:

• Para doblar material cuadrado en forma redonda
• Industria metalúrgica
• Construcción
• Herrería
