Descripción general

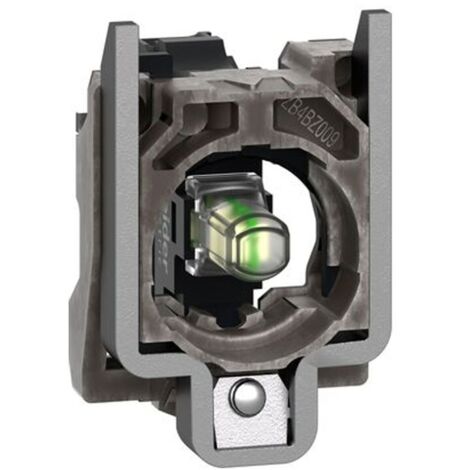

El cuerpo piloto luminoso LED de la gama Harmony XB4 de Schneider Electric es un dispositivo diseñado para proporcionar señalización visual clara y efectiva. Funciona con una tensión nominal de 230 a 240 V AC y cuenta con un LED integrado que permite una fácil y rápida sustitución y configuración de las unidades de señalización. Su diseño robusto incluye un anillo de fijación fabricado en zamak, lo que garantiza durabilidad y resistencia.Especificaciones técnicas
- Dimensiones: 30 mm (ancho) x 47 mm (alto) x 37 mm (profundidad)
- Peso: 0.054 kg
- Consumo eléctrico: 14 mA
- Duración de vida: 100,000 horas a tensión nominal y 25 °C
- Par de apriete: 0.8...1.2 N·m
- Tensión de aislamiento: 600 V (nivel de contaminación: 3)
- Tensión de choque: 6 kV
- Temperatura de almacenamiento: -40...70 °C
- Temperatura ambiente: -40...70 °C
- Clase de protección: Clase I
- Resistencia a vibraciones: 5 gn (F= 2...500 Hz)
- Resistencia a choques: 30 gn (duración = 18 ms)
- Resistencia a transitorios rápidos: 2 kV
- Resistencia a campos electromagnéticos: 10 V/m
- Resistencia a descargas electrostáticas: 6 kV en contacto, 8 kV en aire
- Emisión electromagnética: Clase B
Compatibilidad y accesorios
- Compatible con lámparas indicadoras Harmony XB4
- Terminales de fijación por tornillo: hasta 2 x 1.5 mm² con extremo de cable y 1 x 0.22 mm² sin extremo de cable
Instalación
- Instalación sencilla mediante montaje a presión
- Conexión a través de uniones roscadas
Uso
- Proporciona señalización visual mediante iluminación LED integrada
- Permite distinguir fácilmente las unidades de señalización
- Protege a los operadores contra el contacto accidental con circuitos en tensión gracias a su grado de protección IP20
