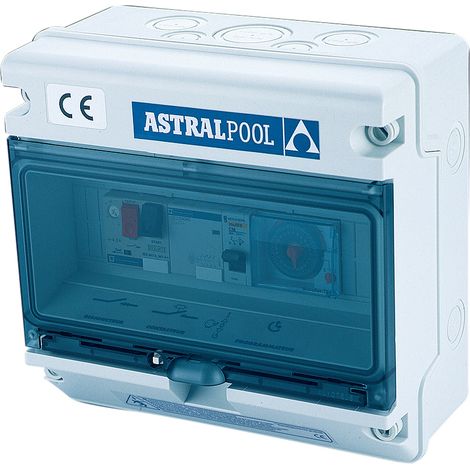

Armario de maniobra AstralPool Tipo D 25720 para 1 bomba 6–10 A IP65

El armario de maniobra AstralPool Tipo D 25720 permite controlar, programar y proteger eléctricamente una bomba de piscina. Su reloj de 24 horas facilita la automatización de los ciclos de funcionamiento y el selector permite alternar entre control automático, paro y accionamiento manual.Está destinado a instalaciones de filtración y juegos de agua que necesitan un cuadro de control independiente, correctamente dimensionado para las características eléctricas del motor.Resumen rápidoProtección eléctricaCon magnetotérmico y contactor para una bomba.Programación diariaReloj de 24 horas con intervalos de 15 minutos.Control flexibleSelector automático, paro y manual.Envolvente protegidaGrado IP65, puerta transparente y cierre con llave.Características técnicas AstralPool 25720CaracterísticaEspecificaciónReferencia25720FabricanteAstralPool / FluidraModeloTipo DNúmero de bombas1Rango de corriente6 a 10 AProtección eléctricaMagnetotérmico y contactorProgramador24 horas, intervalos de 15 minutosSelectorAutomático / 0 / ManualGrado de protecciónIP65PuertaTransparente con cierre y llaveControl auxiliarConexión de marcha/paro remoto compatibleMontajeFijación muralPeso estándar1,9 kgVolumen estándar0,014 m³EAN-138420382637281¿Para qué bombas sirve el armario Tipo D?AstralPool establece las siguientes potencias orientativas para el Tipo D. La selección definitiva debe realizarse comprobando la intensidad nominal del motor.Alimentación eléctricaPotencia orientativa230 V monofásica1,5 CV400 V trifásica4 CV230 V trifásica2 a 3 CVAntes de comprar: comprueba que la intensidad nominal del motor se encuentra entre 6 y 10 A. Verifica también su tensión, número de fases y requisitos de protección. Una misma potencia en CV puede corresponder a intensidades diferentes.Comparativa de armarios de maniobra AstralPoolLos cuatro modelos de esta familia se diferencian por el rango de corriente de protección.ReferenciaTipoCorriente230 V monofásica400 V trifásica25717A1,6–2,5 A1/4 CV3/4–1 CV25718B2,5–4 A1/2 CV1,5–2 CV25719C4–6,3 A3/4–1 CV3 CV25720 · Este modeloD6–10 A1,5 CV4 CVContenido del suministroArmario de maniobra equipado para una bomba.Esquema eléctrico y diagrama de conexión.Instrucciones de instalación.Documentación de conformidad CE.Prensaestopas para entradas y salidas de cable.Cuatro tornillos y tacos para fijación mural.Instalación y funcionamientoLa instalación y el ajuste de las protecciones deben ser realizados por personal electricista cualificado. Es necesario comprobar las características de alimentación, las protecciones y el funcionamiento de los modos automático y manual siguiendo las instrucciones de AstralPool y la normativa aplicable.Preguntas frecuentes¿Qué corriente admite el armario Tipo D 25720?Su rango de protección es de 6 a 10 amperios. Debe elegirse según la corriente nominal de la bomba.¿Es adecuado para cualquier bomba de 1,5 CV?No necesariamente. También es imprescindible comprobar la intensidad nominal, la tensión y el tipo de alimentación eléctrica.¿Permite programar la filtración?Sí. Incorpora un reloj de 24 horas con intervalos de programación de 15 minutos.¿Cuántas bombas controla?Está diseñado para proteger y controlar una sola bomba.¿Incluye un circuito de iluminación?No. La referencia 25720 pertenece a la gama de armarios para protección de bomba. AstralPool dispone de otras referencias que incorporan control de iluminación.¿Puede controlar una bomba de cascada?Sí, cuando la bomba de la cascada sea eléctricamente compatible con el rango y las prestaciones del cuadro y la instalación cumpla los requisitos de seguridad.
