Cuadro de distribución fotovoltaica PV DC 1000V T1 T2 con pararrayos FLP-PV1000/Y Saltek 2 cadenas IP65 para montaje en superficie solar Doktorvolt DV-6432-FOT

Cuadro de distribución fotovoltaica PV con pararrayos Saltek, cuadro de distribución solar Doktorvolt

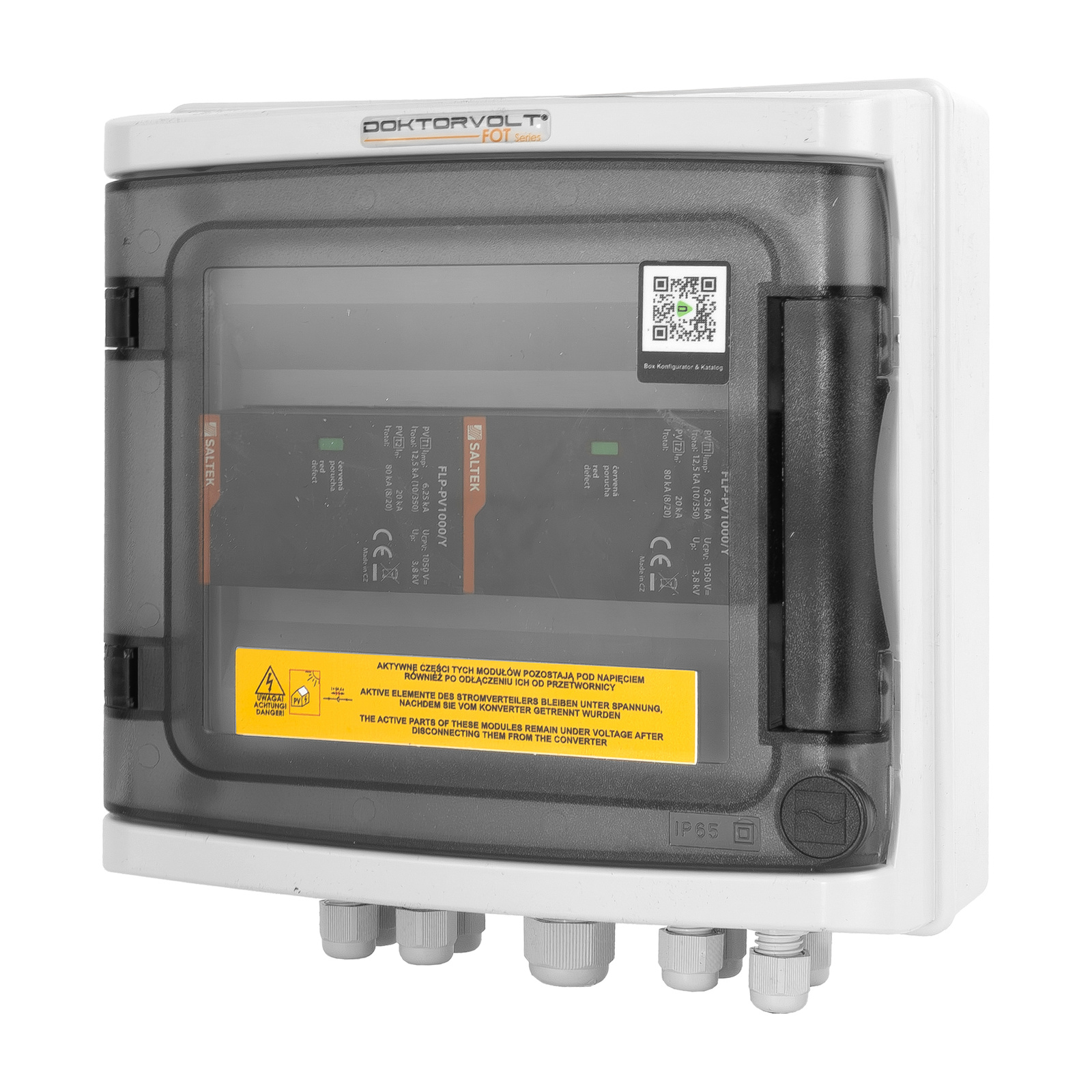

Cuadro de distribución fotovoltaica duradero fabricado con materiales de alta calidad. Equipado con dos protectores contra sobretensiones Saltek y una puerta transparente.

Versatilidad en un cuadro de distribución compacto

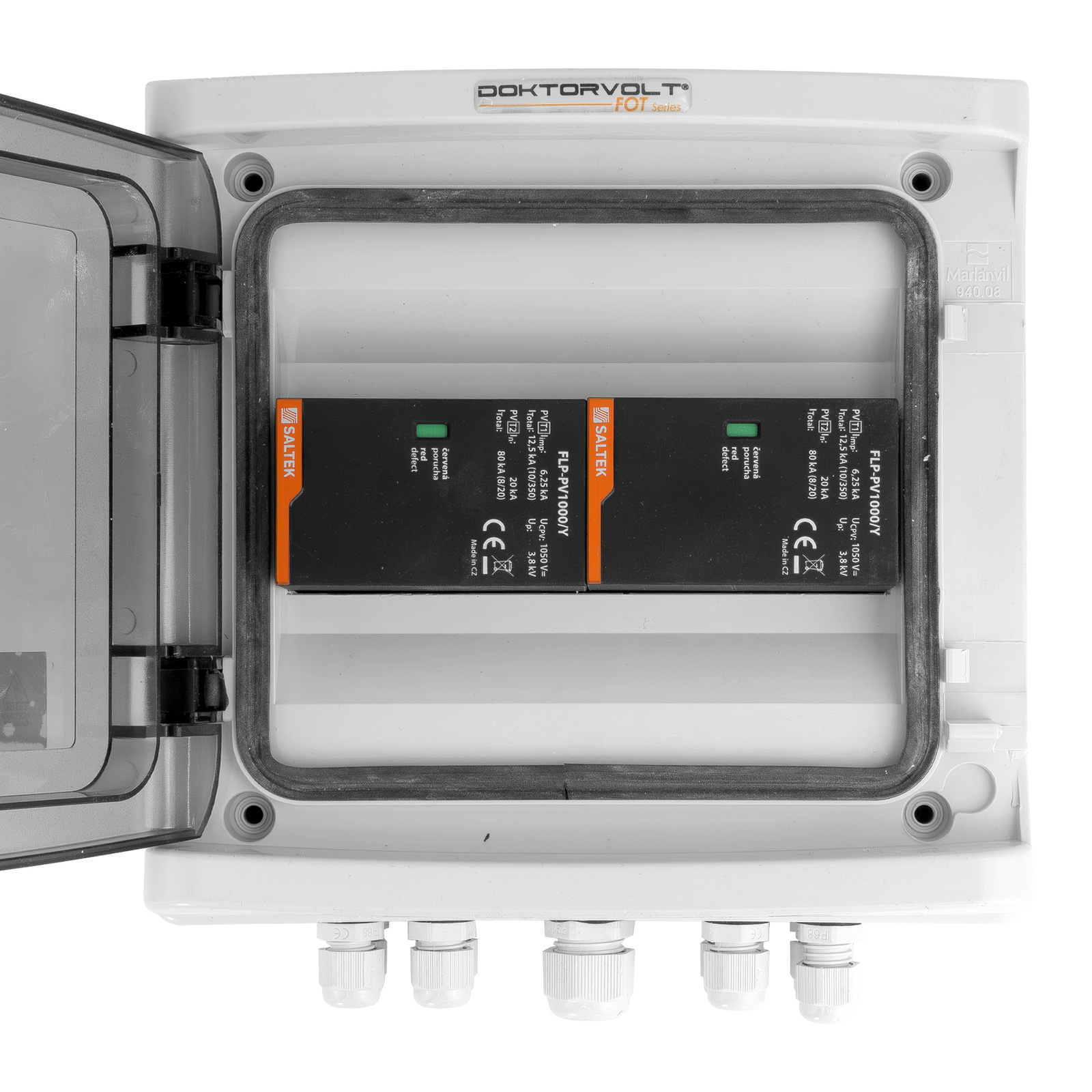

Cuadro de distribución fotovoltaica compacto 215x210x100 mm fabricado en tecnopolímero de alta calidad. Equipado con puerta transparente para una fácil evaluación del estado de funcionamiento de la unidad.

Comodidad para el usuario combinada con calidad de mano de obra

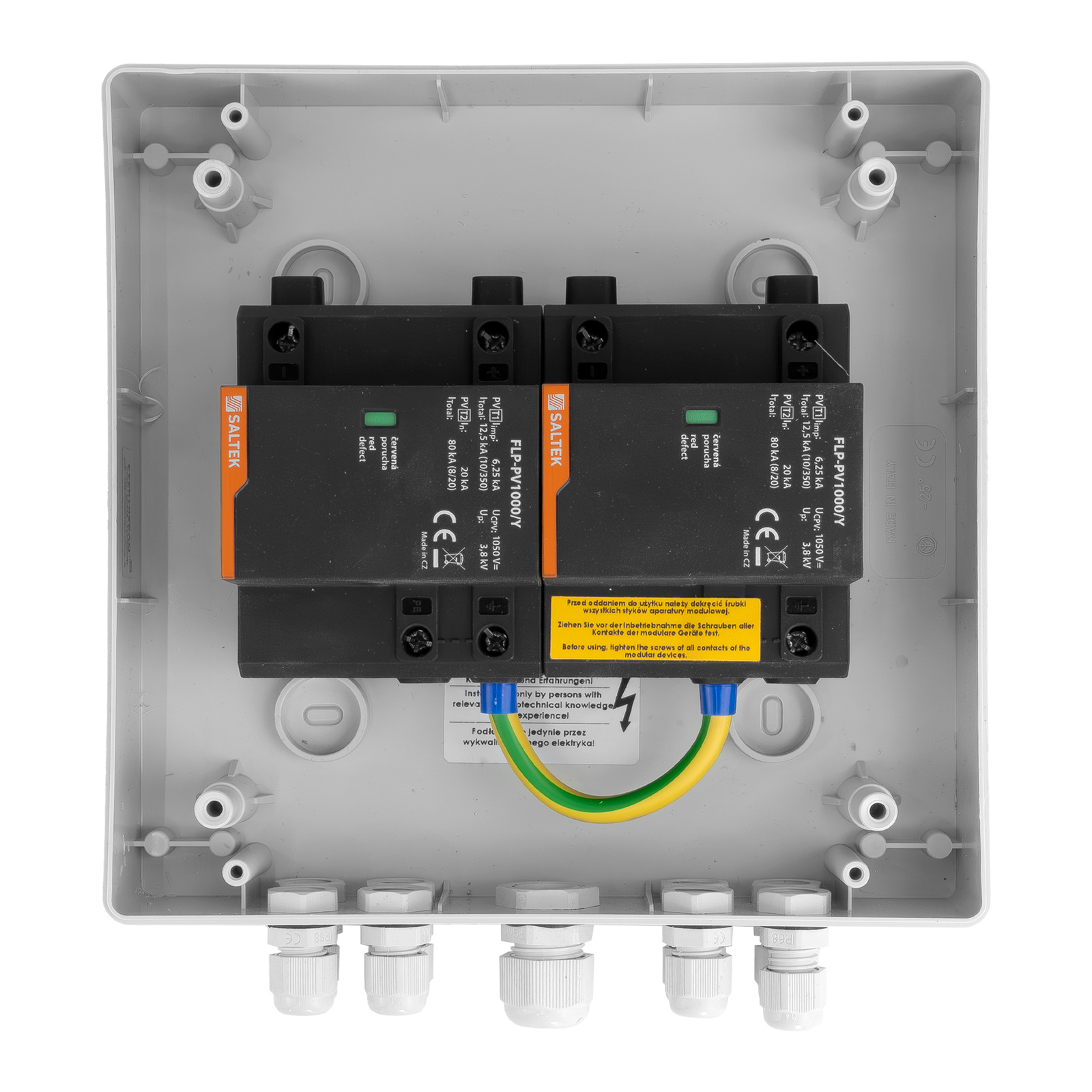

El cuadro eléctrico está equipado con un pararrayos de varistor FLP-PV1000/Y de un reconocido fabricante Saltek. Diseñado para montaje en riel DIN, protege eficazmente los sistemas fotovoltaicos con un sistema LPS externo cuando no se mantiene una distancia de aislamiento. Otras ventajas incluyen indicación visual de fallas, módulos enchufables y capacidad de bloqueo.

Especificaciones técnicas

Información general

Modelo: DV-6432-FOT

EAN: 5905191016432

Número de serie del producto: FOT

Fabricante: doktorvolt

Tomas y datos eléctricos

Pararrayos SPD:
2x DC 3P T1 T2 PV VDE

Número de circuitos PV (cadena): 2

Protección contra sobretensiones: T1, T2

Tipo de elemento de protección: Varistor (MOV) en configuración "Y"

Tensión máxima de funcionamiento +/PE, −/PE ucpv: 1050 V CC

Corriente nominal de cortocircuito iscpv: 10 kA CC

Corriente total de descarga (10/350 µs) ITotal: 12,5 kA

Corriente de sobretensión (10/350 µs) Iimp: 6,25 kA

Corriente total de descarga (8/20 µs) ITotal: 80 kA

Corriente nominal de descarga (8/20 µs) In: 20 kA

Corriente máxima de descarga (8/20 µs) Imax: 40 kA

Tensión Nivel de protección entre polos +/− Arriba: 3,8 kV

Nivel de protección de tensión +/PE, −/PE Arriba: 43,8 kV

Tiempo de respuesta ta: 25 ns

Datos técnicos y de la carcasa

Tipo de construcción: Montaje en superficie

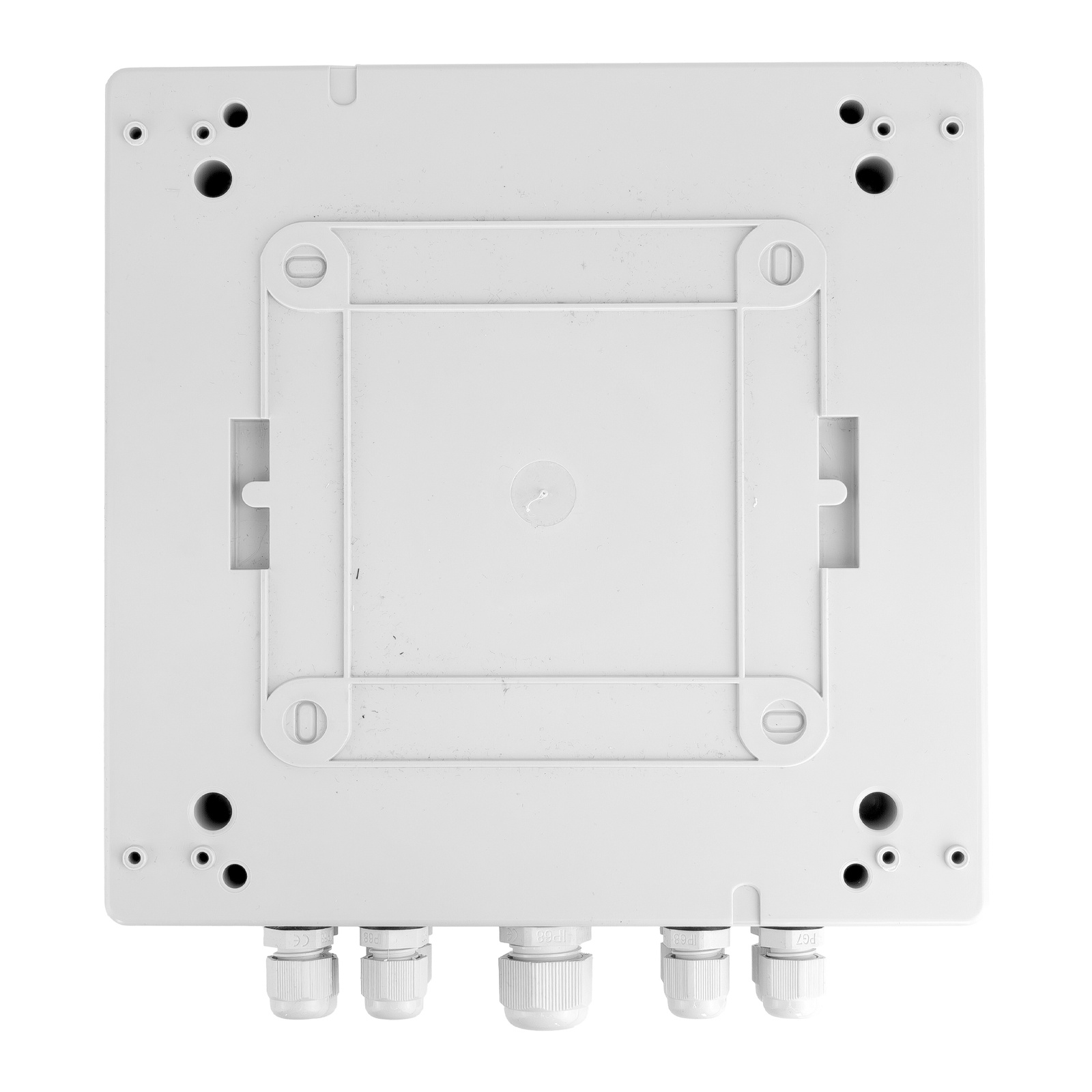

Dimensiones de la carcasa: 215 x 210 x 100 mm

Material de la carcasa: Tecnopolímero

Resistencia a los rayos UV: Sí

Material libre de halógenos: Sí

Resistencia mecánica: IK08

Color de la carcasa: Gris RAL 7035

Número de módulos: 8

Grado de protección de la carcasa: IP65

Grado de protección del cuadro eléctrico completo: IP65

Temperatura de instalación: -25 +60 °C

Clase de protección: II

Tensión de aislamiento nominal UI: 1000 V

Sección transversal de conductores rígidos (mín.-máx.): 4,0 – 35 mm²

Sección transversal de conductores trenzados (mín.-máx.): 2,5 – 25 mm²

Señal de falla: Campo indicador rojo

Cableado y estándares

Prensaestopas: 8x PG7, 1x PG11

Pasadores de montaje con tornillo: 4x

Cableado interno del cuadro eléctrico:
Cables de alimentación: Ninguno
Cables neutros: Ninguno
Cables de protección: 16 mm2 amarillo-verde

Normas y certificados:
EN 61643-31
IEC 61643-31

Certificado = garantía de calidad:

Los productos Doktorvolt se prueban de forma rutinaria para garantizar la máxima calidad del producto. Después de pasar las pruebas, cada producto recibe un certificado individual que confirma el control de calidad realizado. La empresa utiliza un sistema certificado TÜV SÜD en el proceso de producción, lo que garantiza una alta calidad.

Clasificación de protección IP = mayor seguridad:

La clasificación de protección IP es un estándar internacional que determina el grado de resistencia de un artículo a posibles factores de riesgo. Consta de dos dígitos que nos informan sobre la resistencia del producto al polvo y al agua. Determinar la clasificación IP permite utilizar el producto de forma segura. La clasificación de protección IP44 nos dice que el dispositivo:
- está protegido contra la penetración de objetos de más de 1 mm
- está protegido contra salpicaduras de agua desde varias direcciones

Fabricante de confianza:

Doktorvolt® se fundó en 2013. Esta empresa de desarrollo dinámico ha conquistado los mercados polaco e internacional. La empresa tiene su sede en Malichów, en el voivodato de Opole, donde se encuentran una moderna nave de producción y un almacén. La empresa se especializa en la producción de cuadros eléctricos para la construcción, que se distinguen por su calidad y fiabilidad. Cada cuadro eléctrico está construido con componentes de alta calidad. Los productos cumplen con las normas y estándares de seguridad aplicables en la Unión Europea.
