Cuadro fotovoltaico 1 cadena 1000V T2 IP65 Doktorvolt

(92,39€/pc)

¿Compras para tu empresa?

Precios negociados sin IVA hasta -20%

Crea una cuenta pro
Vendido por Doktorvolt

¡Creemos que esto puede interesarte!

Cuadro de obra con 3 Schuko 230V y CEE 16A y 32A 400V
N°1 en ventas

Cuadro de obra con 3 Schuko 230V y CEE 16A y 32A 400V

(97,59€/pc)

Comparar con artículos similares

Información del producto

Descripción

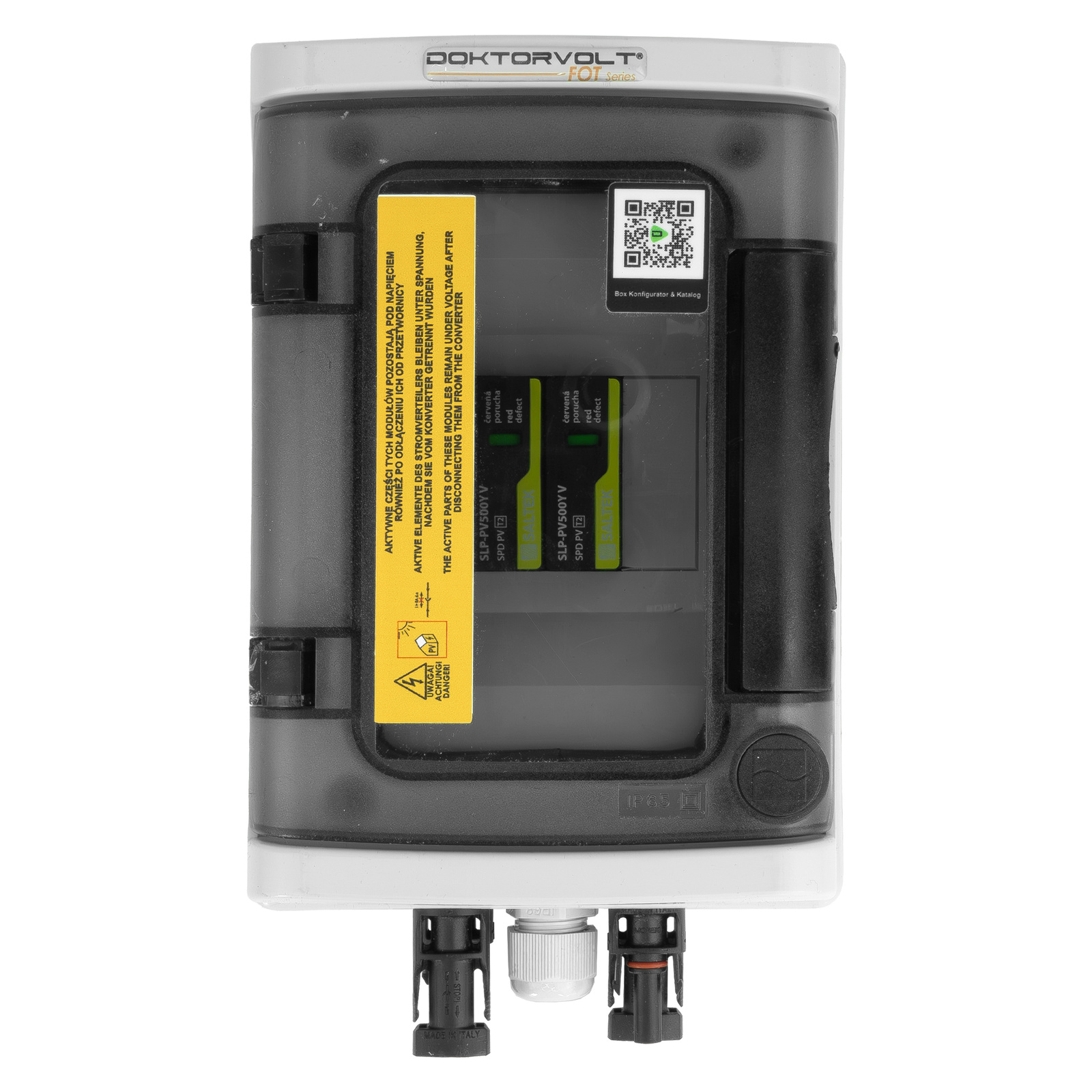

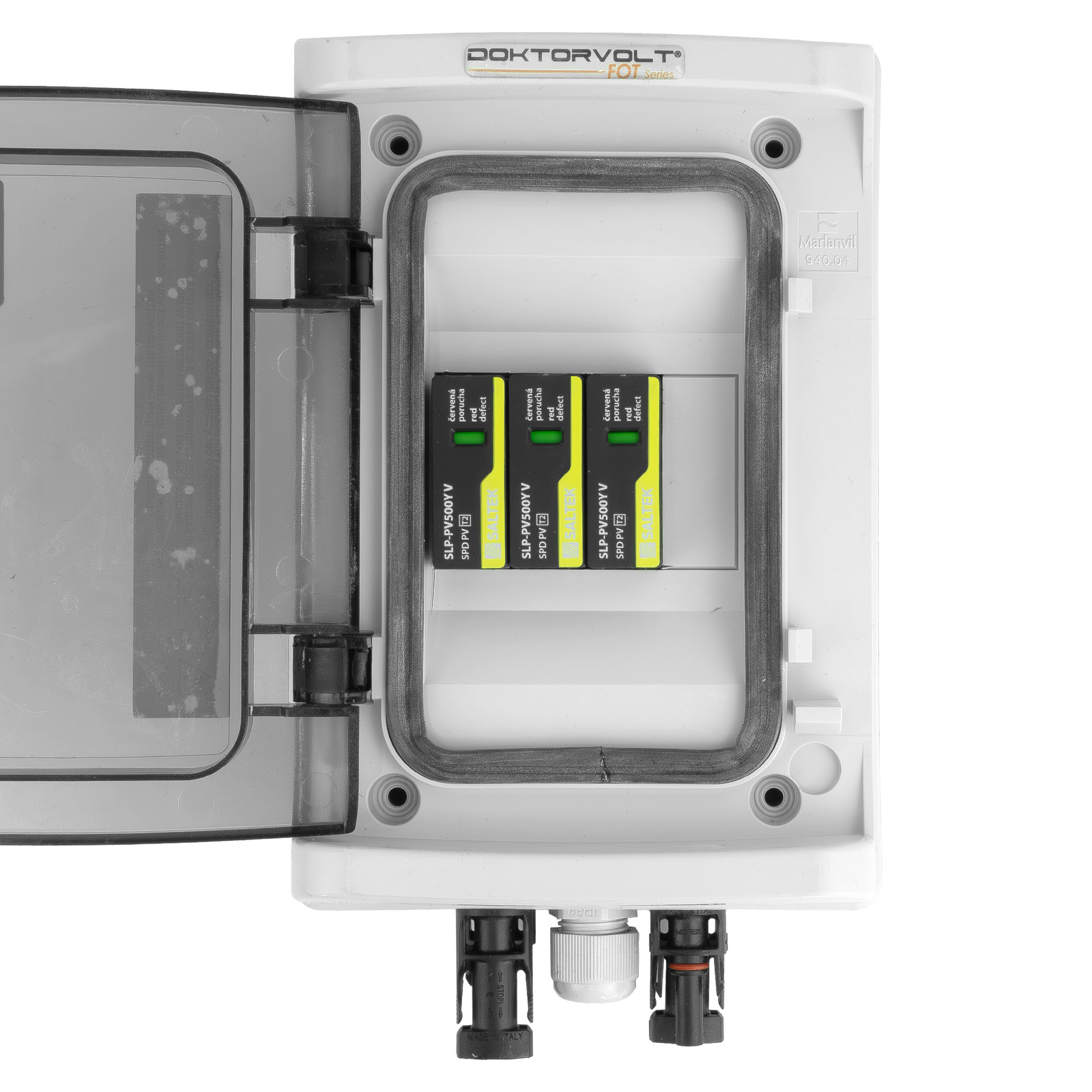

El cuadro fotovoltaico Doktorvolt DV-6401-FOT está diseñado para una instalación solar de una cadena PV. Incorpora un dispositivo de protección contra sobretensiones de tipo 2 Saltek SLP-PV1000 V/Y, con tecnología de varistor en configuración Y. Su envolvente para montaje superficial dispone de puerta transparente para facilitar la comprobación visual del estado de los componentes.

Protección para instalaciones fotovoltaicas

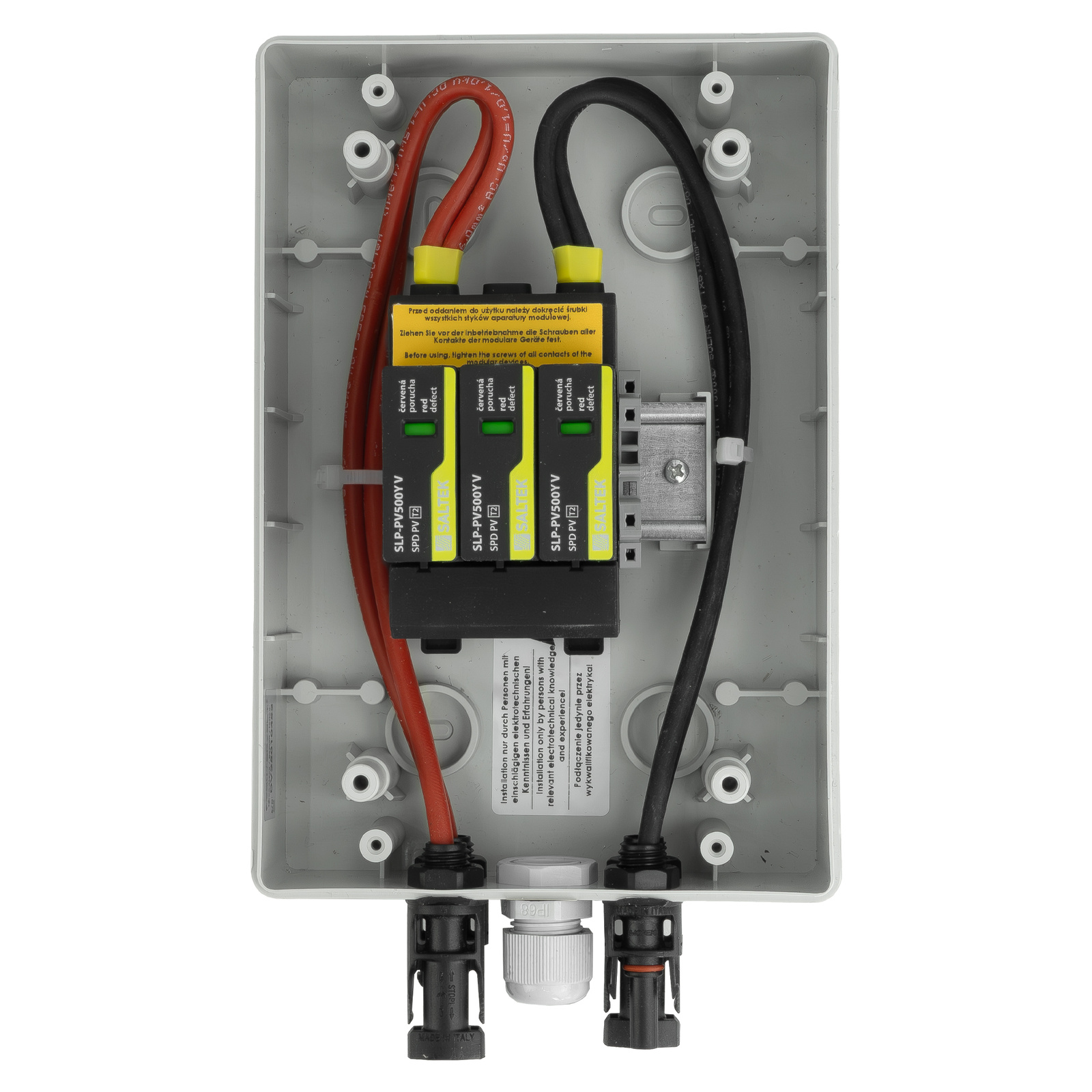

El protector contra sobretensiones integrado es un modelo DC 3P T2 PV VDE para carril DIN. Cuenta con módulos enchufables, posibilidad de bloqueo e indicación visual de avería mediante campo rojo. El cuadro admite una cadena fotovoltaica y está preparado para tensiones de aislamiento de hasta 1000V.

  • Protección contra sobretensiones tipo 2 para una cadena PV.
  • Protector de varistor MOV en configuración Y.
  • Puerta transparente para supervisar visualmente el interior.
  • Envolvente de tecnopolímero gris RAL 7035, resistente a radiación UV y libre de halógenos.
  • Montaje superficial y capacidad para 4 módulos.

Datos eléctricos del protector contra sobretensiones

  • Protector contra sobretensiones: 1 unidad DC 3P T2 PV VDE.
  • Tensión máxima de funcionamiento continuo UCPV entre +/PE y −/PE: 1020V DC.
  • Corriente nominal de cortocircuito ISCPV: 10kA DC.
  • Corriente total de descarga ITotal, onda 8/20µs: 40kA.
  • Corriente nominal de descarga In, onda 8/20µs: 15kA.
  • Corriente máxima de descarga Imax, onda 8/20µs: 40kA.
  • Nivel de protección Up entre +/−: 4,0kV.
  • Nivel de protección Up entre +/PE y −/PE: 4,0kV.
  • Tiempo de respuesta ta: 25ns.

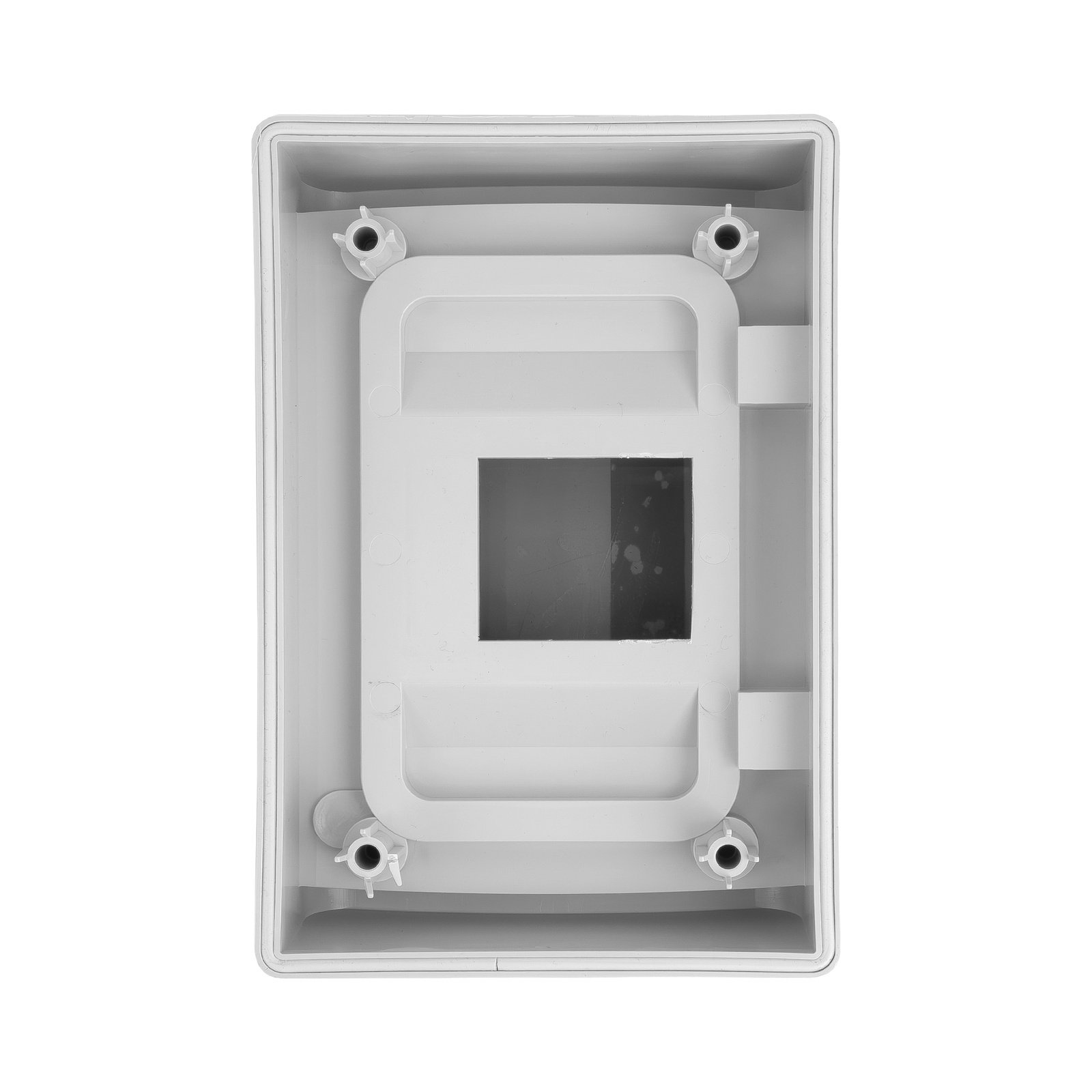

Envolvente y conexiones

  • Dimensiones: 142 x 210 x 100mm.
  • Grado de protección del cuadro y de la envolvente: IP65.
  • Resistencia mecánica: IK08.
  • Clase de protección: II.
  • Temperatura de instalación: de -25 a +60°C.
  • Sección de conductores rígidos: de 1,0 a 35mm².
  • Sección de conductores flexibles: de 1,0 a 25mm².
  • Conductores internos de polaridad positiva: 6mm², color rojo.
  • Conductores internos de polaridad negativa: 6mm², color negro.
  • Prensaestopas: 1 x PG11.
  • Incluye 4 tacos de montaje con tornillo.

Los datos de conexión especifican conectores fotovoltaicos macho IP68 1500V MC4: 2 unidades más 2 unidades para instalar en el cable; y conectores hembra IP68 1500V MC4: 2 unidades más 2 unidades para instalar en el cable.

Normas

El protector contra sobretensiones está indicado conforme a las normas EN 61643-31 e IEC 61643-31.

Características

  • Marca
    DOKTORVOLT
  • Conectado
    Si
  • Color
    Gris
  • Etiqueta de identificación de circuitos
    Si
  • Índice de protección
    IP65
  • Material
    Plástico
  • Mecanismo de cierre del maletero
    Cerradura
  • Tipo de instalación eléctrica
    De sobreponer
  • Cuadro de distribución precableado
    Si
  • Referencia ManoMano
    ME231247464
  • MMID
    900450288357
  • Ref. del fabricante
    DV-6401-FOT
  • EAN
    5905191016401
