Descripción

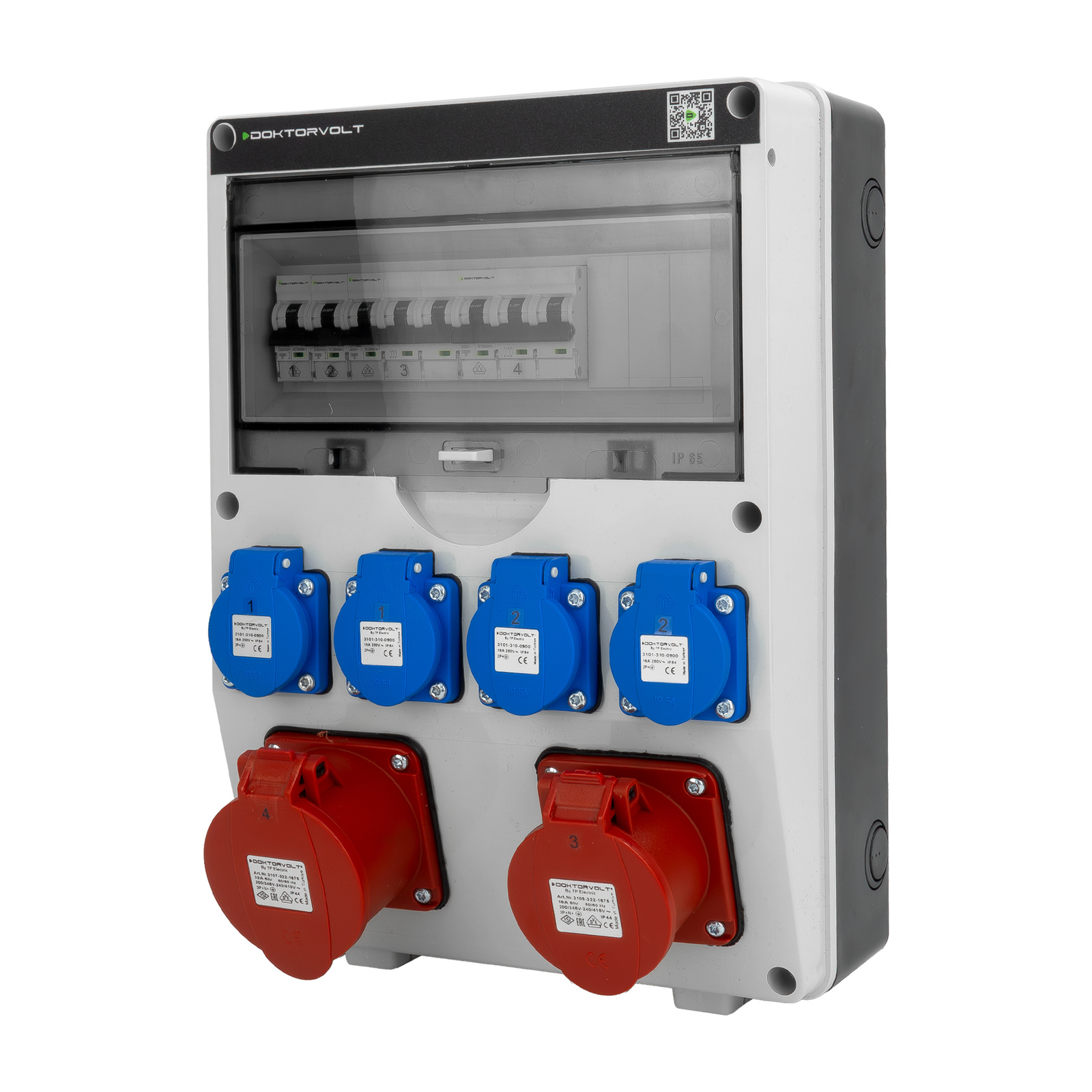

El cuadro de obra Doktorvolt TGD-S DV-6036-D centraliza la distribución eléctrica mediante cuatro tomas Schuko de 230V y dos tomas industriales CEE de 400V. Su configuración permite disponer de conexiones para equipos con alimentación monofásica y trifásica en instalaciones de obra. Integra una ventana de inspección con capacidad para 12 módulos y aparatos de protección magnetotérmica.
Conexiones eléctricas

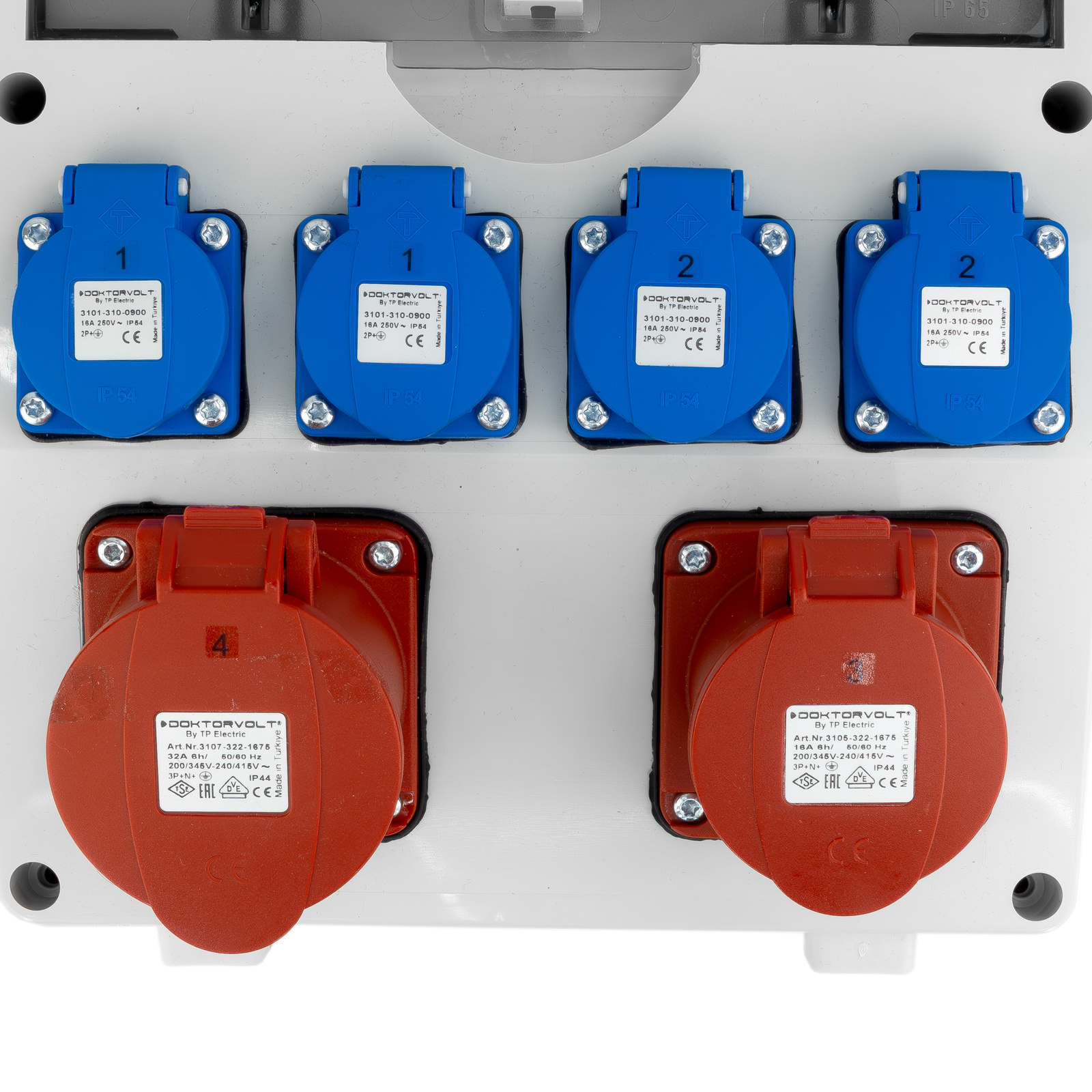

- 4 tomas Schuko de 230V, 16A, 1P+N+PE.
- 1 toma CEE de 400V, 16A, 3P+N+PE, posición 6h.
- 1 toma CEE de 400V, 32A, 3P+N+PE, posición 6h.
- Tensión nominal: 230V/400V.
- Frecuencia nominal: 50Hz.
- Corriente nominal del cuadro: 80A.
- Corriente condicional de cortocircuito: ≤10kA.
- RDF: 0,6.
Protecciones magnetotérmicas instaladas
El cuadro incorpora los siguientes interruptores magnetotérmicos:

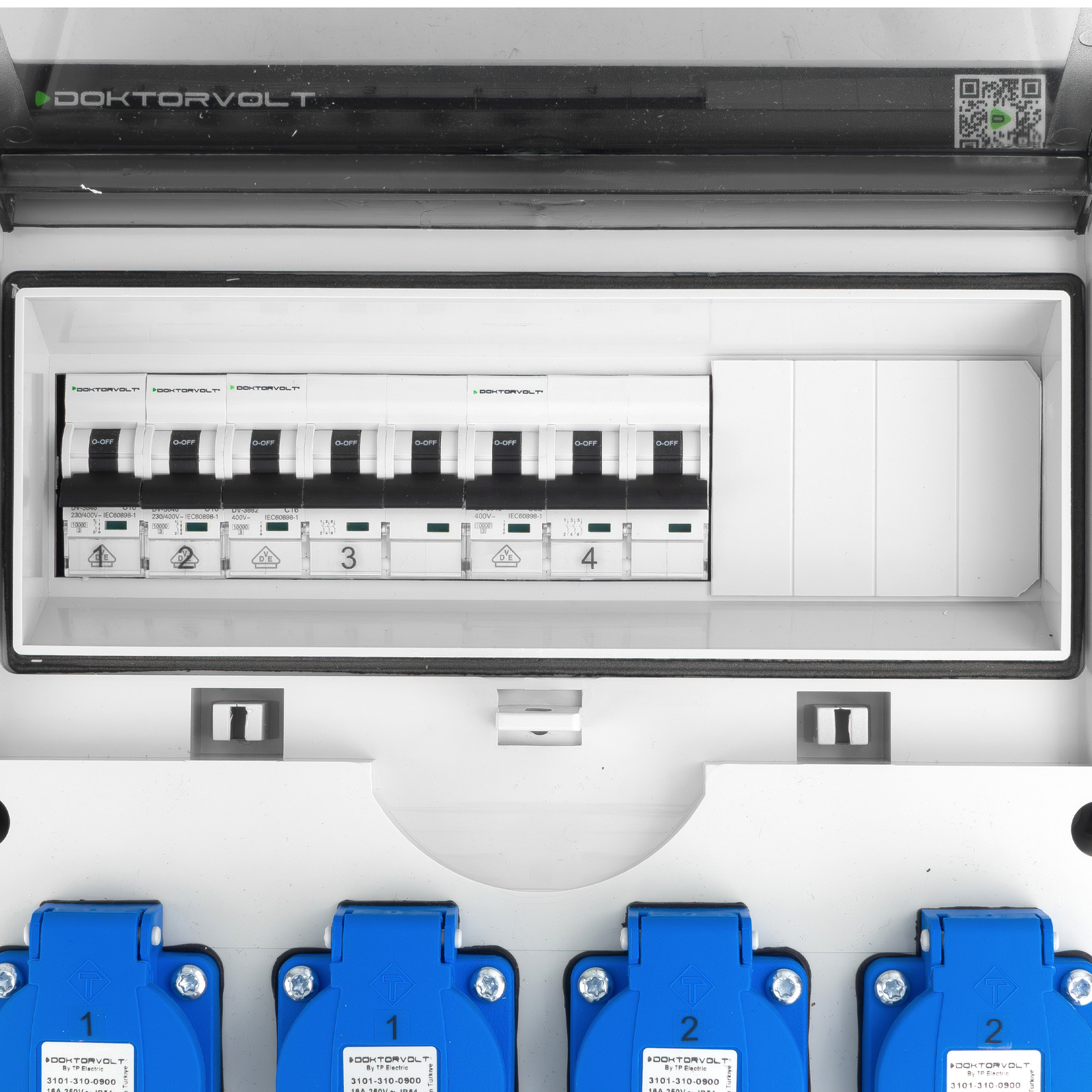

- 1 interruptor magnetotérmico curva C 32A, 3P, 10kA, VDE.
- 1 interruptor magnetotérmico curva C 16A, 3P, 10kA, VDE.
- 2 interruptores magnetotérmicos curva C 16A, 1P, 10kA, VDE.
Envolvente y construcción
- Dimensiones de la envolvente: 260x360x127mm.
- Material de la envolvente: ABS/PC.
- Resistencia mecánica: IK08.
- Color de las placas frontal y posterior: gris/negro.
- Ventana de inspección para 12 módulos.
- Grado de protección de la envolvente: IP65.
- Grado de protección del cuadro completo: IP44.
- Resistencia a la radiación ultravioleta.
- Material sin halógenos.
- Prensaestopas PG16.
- 4 tacos de montaje indicados.
- Temperatura de instalación: de -25 a +60°C.
Cableado interno y normas indicadas

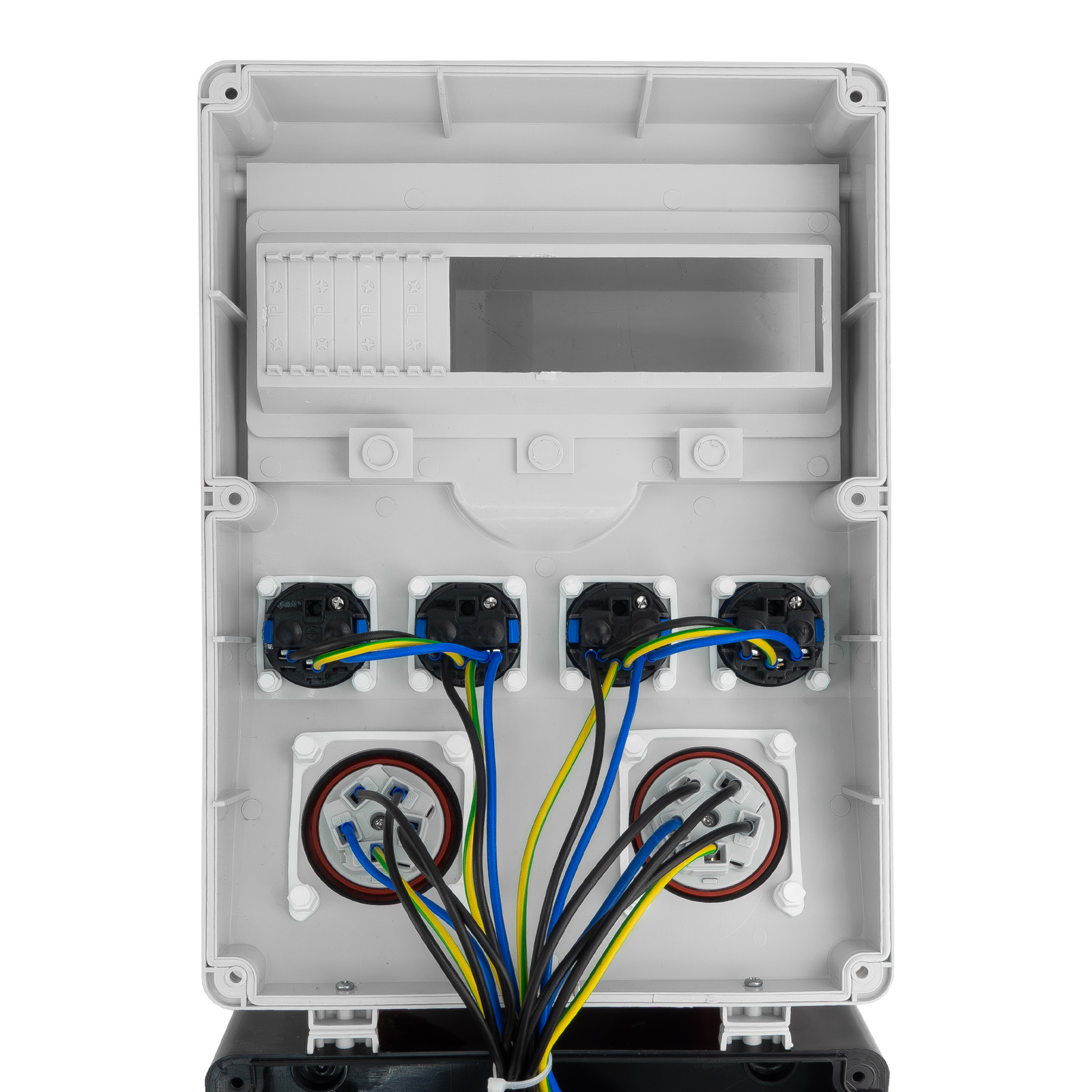

El cableado interno utiliza conductores H07V-K. Los conductores de alimentación son negros, de 2,5/4mm²; los conductores neutros son azules, de 2,5/4/6mm²; y los conductores de protección son amarillo-verdes, de 2,5/4mm².
Normas indicadas: PN-EN 61439-1 y PN-EN 61439-3.
Identificación del producto
- Marca: Doktorvolt.
- Serie: TGD.
- Modelo y SKU: DV-6036-D.
- EAN: 5905191016036.
Antes de instalar o ampliar el cuadro mediante su ventana modular, conviene verificar que las conexiones y los equipos empleados correspondan a la tensión, corriente y configuración de polos especificadas.
