Controlador universal para bomba de calor aire-agua, placa de control con descongelación anticongelante, salida de compresor de 30 A, 4 sondas incluidas.

¿Busca controlar de forma inteligente su bomba de calor o sistema de calefacción aire-agua, con funciones como protección antihielo, descongelación automática, gestión de sensores y protección integral, sin recurrir a una costosa solución propietaria? Para instaladores de bombas de calor, técnicos de calefacción o aficionados avanzados al bricolaje que diseñan sus propios sistemas, esta placa de control de calefacción auxiliar para bombas de calor, controlador universal para calefacción de agua por fuente de aire es la solución ideal. Este controlador inteligente (pantalla + placa base) gestiona todas las funciones de su bomba de calor: control del compresor (30 A), elementos calefactores eléctricos auxiliares (8 A), bomba de agua y ventilador. Incluye protección antihielo automática (a 2 °C), descongelación programable, protección contra gases de escape, alarmas de alta/baja presión y una función de memoria después de un corte de energía. Objetivo: optimizar el rendimiento de su bomba de calor, extender su vida útil, asegurar la instalación y ahorrar energía, con una carcasa industrial confiable.

Por qué este controlador de bomba de calor asegurará y optimizará su sistema:

• Funciones anticongelantes y de descongelación totalmente automática → Protección mejorada para el invierno. Tan pronto como la temperatura exterior desciende por debajo de 2 °C, la bomba anticongelante se activa automáticamente (3 minutos cada 30 minutos) y se detiene a 3 °C o más. El ciclo de descongelación se activa entre -9 y 0 °C. Riesgo cero de congelación del sistema, incluso en pleno invierno. Protecciones múltiples: sobrecalentamiento, alta/baja presión, retardo del compresor → Seguridad total. El controlador de calefacción supervisa continuamente la temperatura de los gases de escape (protección 50-125 °C), la presión del circuito (alarmas de alta y baja presión) y aplica un retardo del compresor para evitar ciclos cortos. Su inversión está protegida.
• Modo de funcionamiento dual (AUTO / ECONOMÍA) → Adapte la estrategia de calefacción a sus necesidades. En el modo AUTO, la bomba de calor calienta continuamente según la temperatura establecida (10-70 °C). En el modo ECONOMÍA (AHORRO), la placa de control solo calienta durante 3 períodos programables al día. Ideal para aprovechar las horas de menor demanda o limitar el consumo.
• Gestión completa de sensores (4 sondas incluidas) → Visión general de su sistema. El sistema de control acepta 4 sensores de temperatura (agua, tubería, escape, exterior) y monitoriza el caudal de agua (alarma si se produce un fallo). Los valores se muestran en la pantalla. Diagnóstico preciso sin herramientas adicionales.
• Reinicio automático y memoria tras un corte de energía → Fiabilidad sin concesiones. En caso de un corte de energía, el controlador de la bomba de calor memoriza todos los ajustes, la hora y el estado del sistema, y luego se reinicia automáticamente en cuanto se restablece la energía. Ya no se requiere intervención manual tras una avería. La memoria del reloj dura 72 horas sin alimentación.

¿Dónde y cómo usar este controlador de bomba de calor? (5 aplicaciones típicas)
✔ Bomba de calor aire-agua (de techo, de pared, dividida): Esta es la aplicación principal. El controlador universal acciona el compresor, el elemento calefactor auxiliar, el ventilador, la bomba de agua y la válvula desviadora. Gestiona la descongelación y el anticongelante.
✔ Calentador de agua termodinámico (tanque de almacenamiento con bomba de calor): Controla el calentamiento del agua caliente sanitaria con prioridad sobre los elementos calefactores. Ideal para actualizar un antiguo calentador de agua eléctrico a un modelo termodinámico (con los componentes adecuados).
✔ Sistema de calefacción central (calefacción por suelo radiante, radiadores de baja temperatura): La placa de control de calefacción puede controlar una válvula de tres vías o una bomba de circulación en función de la temperatura exterior (control climático — configurable).
✔ Piscina climatizada con bomba de calor: El controlador de la bomba de calor gestiona el calentamiento del agua de la piscina, con protección antihielo para los intercambiadores de calor externos.
✔ Sistema de calefacción agrícola/industrial (ganadería, invernadero): Para mantener una temperatura constante del agua, la placa de control auxiliar proporciona una regulación sencilla y robusta.

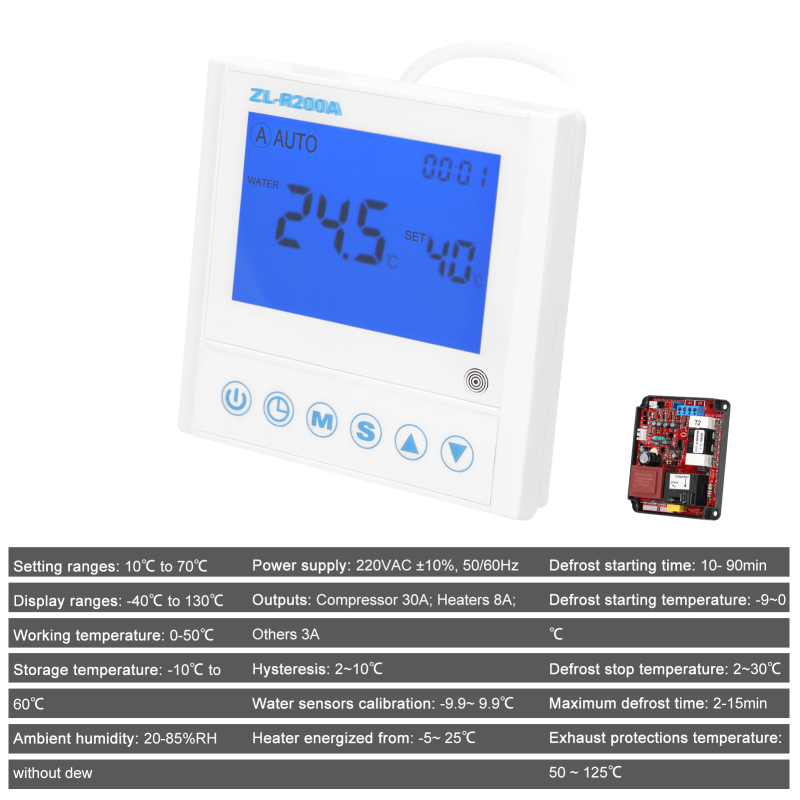

📊 Especificaciones técnicas (verificar antes de la compra)

• Tipo: Controlador universal de calefacción de agua por fuente de aire – placa de control auxiliar para bomba de calor
• Alimentación: 220 V CA ±10%, 50/60 Hz (estándar de red)
• Capacidades de salida (relés):
  • Compresor: 30 A (suficiente para la mayoría de las bombas de calor)
  • Calefacción (elementos auxiliares): 8 A
  • Otros (ventilador, bomba, válvula): 3 A
• Rango de ajuste de la temperatura del agua: 10 °C a 70 °C (ajustable por el usuario)
• Rango de visualización de la sonda: -40 °C a 130 °C (amplia compatibilidad)
• Histéresis (diferencial de control): 2 a 10 °C (ajustable)
• Calibración de la sonda: -9,9 a 9,9 °C (compensación)
• Gestión del anticongelante: La bomba se activa si T < 2°C, se detiene si T > 3°C
• Descongelación:
  • Rango de activación: -9°C a 0°C
  • Rango de parada: 2°C a 30°C
  • Duración máxima: 2 a 15 minutos (configurable)
• Protecciones: Sobrecalentamiento de gases de escape (umbral 50-125°C), alta presión, baja presión, retardo del compresor, fallo de flujo de agua
• Sondas incluidas: 4 sensores de temperatura (agua, tubería, escape, exterior)
• Dimensiones de la pantalla: 86 × 86 mm (formato estándar de montaje empotrado)
• Dimensiones de la placa base: 105 × 90 × 35 mm
• Temperatura de funcionamiento: 0 a 50 °C (pantalla en interiores, placa en carcasa)
• Humedad: 20-85 % HR (sin condensación)

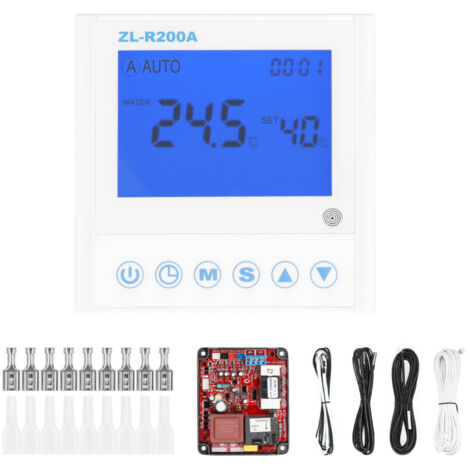

• Contenido del paquete: 1 × placa base, 1 × pantalla, 4 × sensores de temperatura

Instalación y configuración (para técnicos cualificados):
1. ⚠️ Desconecte la fuente de alimentación antes de cualquier intervención.
2. Monte la pantalla en un lugar seco (en interiores, no la exponga al agua).
3. Instale la placa base en una carcasa impermeable (no suministrada), protegida de salpicaduras.
4. Conecte los sensores: agua, tubería, escape y sensores externos. Observe las marcas.
5. Conecte las salidas: compresor, elementos calefactores, ventilador, bomba y válvula. Observe las corrientes máximas nominales (30 A / 8 A / 3 A).
6. Conecte la fuente de alimentación de 220 V (N y L a los terminales designados).

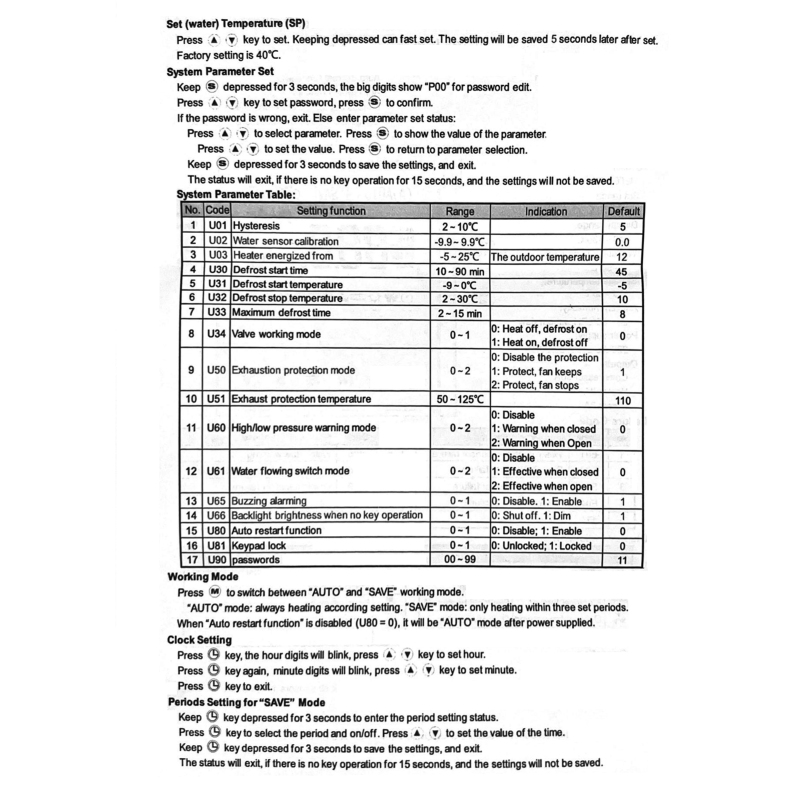

7. Configure el controlador a través del menú (punto de ajuste, histéresis, rangos de descongelación, reloj, etc.). El parámetro U34 debe estar configurado correctamente, de lo contrario el sistema no funcionará correctamente (consulte el manual).
8. Pruebe el funcionamiento en modo manual y luego en modo AUTO.

⚠️ Información importante antes de comprar (para evitar devoluciones) — DEBE LEERSE
- ⚠️ Este producto está destinado a INSTALADORES y TÉCNICOS CALIFICADOS: Este controlador de bomba de calor es un componente electrónico que debe integrarse en un gabinete o sistema existente. NO es un controlador "plug and play" con una caja de pared terminada. Debe tener una base sólida en electricidad (220 V), cableado de relés y programación de PLC. Un cableado incorrecto puede destruir el compresor o la placa de circuito.
- Caja protectora no incluida: La placa base se suministra sin carcasa; debe montarla en una caja impermeable (tipo de caja eléctrica IP65) adecuada para la ubicación. La pantalla se adapta a un panel estándar de 86x86 mm o a una caja de montaje empotrado.
- Sondas incluidas, pero deben colocarse correctamente: Se suministran los 4 sensores de temperatura (agua, tubería, escape, exterior). Sin embargo, su instalación (calentador de inmersión, contacto en tubería, al aire libre) es crítica. Un sensor mal colocado dará como resultado un funcionamiento errático.
- Configuración obligatoria, especialmente U34: El parámetro U34 (tipo de sistema) debe configurarse según su instalación (consulte el manual). De lo contrario, el controlador de la bomba de calor no controlará los relés correctos. Esto no es un defecto; es una configuración necesaria. Dedique tiempo a leer el manual.
- Corriente máxima del compresor 30 A (picos de arranque): El relé del compresor admite 30 A, lo que es adecuado para una amplia gama de bombas de calor domésticas. Para un compresor de alta potencia (> 8000 W), verifique la corriente de arranque; es posible que necesite un contactor externo.
- Reloj de memoria limitada (72 h): El reloj integrado conserva la hora correcta durante 72 horas después de un corte de energía. Después de este tiempo, será necesario reprogramar la hora. Si experimenta cortes de energía frecuentes, mantenga la placa alimentada si es posible, o reprograme la placa después de cada corte prolongado.
- Temperatura exterior: -5 °C a 25 °C de temperatura de funcionamiento para calefacción: El rango de funcionamiento de la calefacción se indica para -5 °C a 25 °C (aire exterior). Por debajo de -5 °C, la bomba de calor tendrá un COP muy bajo; el controlador de protección contra heladas protege el sistema, pero la fuente de calefacción principal puede ser ineficiente. Planifique una fuente de calor auxiliar.
- Documentación técnica esencial: Descargue y lea el manual completo antes de realizar el pedido. El diagrama de cableado (disponible en las imágenes o previa solicitud) es complejo. Asegúrese de comprender cada conexión.

✅ Por qué este controlador universal para bombas de calor es adecuado para usted:
✅ El controlador más completo para bombas de calor aire-agua: Gestiona el compresor, los elementos calefactores, el ventilador, la bomba, la descongelación, el anticongelante y los sensores, todo en uno.
✅ Máxima seguridad: Protección contra alta/baja presión, protección contra sobrecalentamiento, retardo del compresor y alarma de flujo de agua.
✅ Funcionamiento autónomo e inteligente: Reinicio automático después de un corte de energía, modo ecológico (3 configuraciones) y anticongelante programado.
✅ Ideal para renovación o reemplazo: Reemplaza una placa original defectuosa o actualiza un sistema antiguo.
✅ Excelente relación calidad-precio: Por una fracción del precio de los controladores propietarios, obtiene una solución robusta de grado industrial. ¿Listo para controlar completamente su bomba de calor o calentador de agua con una placa de control confiable, completa y configurable? Solicite ahora este controlador universal para calentadores de agua aerotérmicos: placa de control auxiliar para bombas de calor, anticongelante, descongelación automática, múltiples protecciones, salidas de compresor de 30 A, gestión de 4 sondas, pantalla de 86x86 mm, para bombas de calor, calentadores de agua termodinámicos, calefacción de piscinas, sistemas agrícolas, instalación por un técnico calificado, reemplazo o actualización, y recíbalo (placa base + pantalla + 4 sondas) en 48-72 horas.
