Descripción general

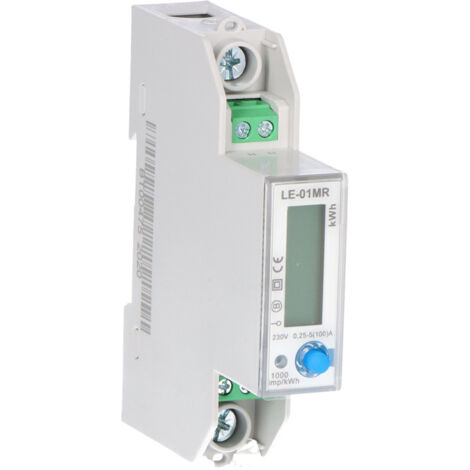

El contador de electricidad monofásico LE-01MR es un dispositivo preciso diseñado para medir el consumo de energía eléctrica, así como diversos parámetros de la red eléctrica. Este medidor cuenta con una pantalla LCD que muestra cíclicamente los valores medidos, incluyendo la energía activa consumida, la corriente, la tensión, la frecuencia y otros parámetros relevantes. Además, el dispositivo opera como un esclavo en una red de comunicación, utilizando el estándar Modbus RTU a través del puerto serie RS-485.Especificaciones técnicas
- Capacidad máxima: 100A
- Consumo de energía indicado por LED: 1000 i/kWh
- Parámetros medidos: Energía activa consumida/exportada AE+/AE- [kWh], Energía reactiva consumida AE+/RE+ [kvarh], Tensión U [V], Corriente I [A], Frecuencia F [Hz], Potencia activa P [W] [kWh], Potencia reactiva Q [var], Potencia aparente S [VA], Factor de potencia cos?
- Identificación única: Número de serie individual grabado láser
Compatibilidad y accesorios
- Comunicación: Modbus RTU a través de RS-485
- Capas de terminales de entrada y salida precintables para evitar derivaciones
Instalación
- El medidor debe ser instalado en un entorno adecuado que permita la conexión a la red eléctrica y al sistema de comunicación RS-485.
Uso
- Los valores se muestran en la pantalla LCD, actualizándose cada 5 segundos por defecto o según la frecuencia establecida por el usuario.
- El usuario puede cambiar los parámetros manualmente utilizando el botón en la parte frontal del medidor.
