Conexión de latón IDMAR con rosca interna de plástico de 3/4", sistema de pegado - CPVC para agua caliente
con el código
'/%3E%3C/svg%3E)
¡Creemos que esto puede interesarte!
Comparar con artículos similares
Información del producto
Descripción

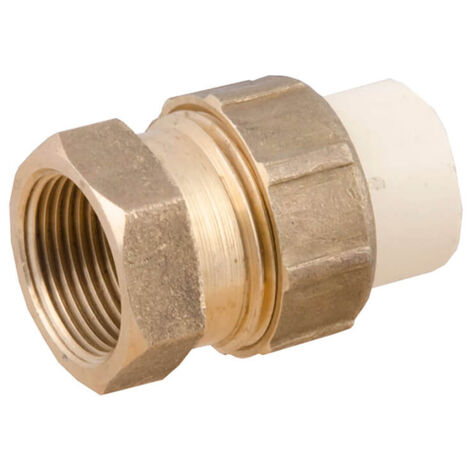

Accesorio de latón IDMAR con tubería de plástico CPVC de 3/4" con conexión FW – Agua caliente
Accesorio de latón profesional con tubería de plástico CPVC para instalaciones de agua caliente | Tamaño 3/4" (DN20) | Rosca hembra de latón de 3/4" GW | Presión de funcionamiento 8 bar | Temperatura hasta +80 °C | Montaje pasante con mecanismo de bloqueo | Norma PN-EN ISO 1452-3 | 2 años de garantía | Envío en 24 horas
¿Qué es un racor roscado de latón con CPVC?
El racor roscado de latón IDMAR con sistema compuesto de CPVC de 3/4" GW – agua caliente es un racor de transición profesional para conectar el sistema compuesto de CPVC a racores roscados. A diferencia de los racores con rosca externa (GZ), este racor tiene rosca interna (GW) y una contratuerca de latón , lo que permite una instalación sin problemas a través de paredes, tabiques y cajas, así como un apriete seguro de los racores sin riesgo de torsión del cuerpo de CPVC. El material CPVC (cloruro de polivinilo clorado) se caracteriza por una excepcional resistencia a altas temperaturas, hasta +80 °C en funcionamiento continuo (pico de +90 °C), lo que lo convierte en una solución ideal para sistemas de agua caliente sanitaria, sistemas de calefacción de baja temperatura y aplicaciones industriales. El inserto roscado de latón de 3/4" ofrece mayor resistencia mecánica y durabilidad que las roscas de plástico. La contratuerca garantiza una conexión estable. Datos técnicos y dimensiones: Código de producto (SKU): CPVCSMGW020XKW020.302; Marca: IDMAR; Tamaño nominal: 3/4" (DN20) Conexión de rosca: 3/4" (DN20) – Latón
Dimensión A (rosca): 3/4" Dimensión B (diámetro): 22,2 mm Dimensión L (longitud): 54,2 mm Material de la carcasa: CPVC (cloruro de polivinilo) Material de la rosca: latón CW617N + tuerca de seguridad Presión máxima: 8 bar (0,8 MPa) Temperatura de funcionamiento: +1 °C – +80 °C (pico +90 °C) Tipo de conexión: Pegado (conexión a presión) + rosca interna de latón Posición de montaje: Cualquiera Sistema de montaje:
Pegado (adhesivo CPVC)
| Norma: | PN-EN ISO 1452-3:2011 |
| Certificado: | PZH |
| Color: | Amarillo (CPVC) + Latón natural |
| Garantía: | 2 años |
| *Imagen | Descripción detallada |
| Conexión de latón con junta de CPVC de 3/4" FW | (N.° de pieza: CPVCSMGW020XKW020.302) es una solución profesional para instalaciones que requieren ensamblaje y conexiones de orificio pasante de la Sistema de CPVC pegado con conexiones roscadas de alto caudal. El tamaño de 3/4" (DN20) es el preferido para líneas principales, conexiones de refuerzo, colectores y cualquier lugar donde se requiera una sección transversal mayor y un caudal más elevado (hasta 30 l/min). A diferencia de las conexiones con rosca macho GZ, esta conexión cuenta con una rosca hembra GW y una contratuerca de latón. Esto garantiza una instalación estable a través de paredes, tabiques, revestimientos y paneles, sin riesgo de que el cuerpo de CPVC se retuerza al apretar. El racor consta de un cuerpo de CPVC con un manguito permanentemente unido, un inserto roscado de latón GW de 3/4" integrado y una contratuerca de latón. El CPVC es resistente a temperaturas de hasta +80 °C y es ideal para sistemas de agua caliente sanitaria, sistemas de calefacción de baja temperatura y aplicaciones industriales. El color amarillo facilita la identificación del sistema de agua caliente. Ventajas del racor roscado hembra GW de 3/4": Sección transversal más grande DN20 (3/4"): Mayor caudal (hasta 30 l/min), ideal para conectar sistemas de aumento de presión, bombas y colectores: La contratuerca de latón garantiza una instalación estable. Se puede instalar en paredes, tabiques y carcasas sin riesgo de torsión del cuerpo de CPVC. Alta resistencia mecánica: El latón es significativamente más resistente que el plástico y puede soportar mayores fuerzas de sujeción. Resistencia a los daños: La rosca de latón no se romperá ni se deformará. Instalación: Capacidad de apriete: La contratuerca se puede apretar sin desmontar todo el racor. Sellado mejorado: El roscado de precisión garantiza un sellado perfecto. Larga duración: El latón no se corroe cuando en contacto con agua (a diferencia del plástico o el acero). Versatilidad: Se puede conectar a accesorios roscados macho de 3/4" (p. ej., accesorios roscados, grifos, válvulas, recipientes a presión). Instalación paso a paso: 1. Corte el tubo de CPVC en ángulo recto con una sierra o cortatubos, luego desbarbelo con una lima o papel de lija. 2. Limpie las superficies de los componentes a unir con limpiador de CPVC y espere hasta que se sequen por completo. 3. Aplique adhesivo de CPVC uniformemente en el exterior del tubo y en el interior del accesorio. Recomendamos 120 ml de adhesivo Topterm CPVC, aplicado con brocha. 4. Inserte el tubo completamente en el accesorio, gírelo un cuarto de vuelta y manténgalo en su lugar durante 15 segundos. 5. Retire el exceso de adhesivo con un paño seco. Deje curar durante 24 horas a +20 °C (o 48 horas a temperaturas inferiores a +10 °C) antes de la instalación. |
| 6. | Instalación: |
| Inserte el tornillo de fijación a través del orificio en la pared/tabique (diámetro del orificio aprox. 30-35 mm para DN20), coloque la contratuerca en el otro lado y apriétela con una llave hasta que se detenga (fuerza media). 7. Colocación del accesorio: Envuelva la rosca macho del accesorio con cinta de teflón (PTFE). Para DN20 (3/4"): de 5 a 9 vueltas de la cinta en la dirección de apriete (mirando en el sentido de las agujas del reloj desde el frente de la rosca). Enrosque el accesorio en la rosca hembra de la tuerca de unión con fuerza moderada. NOTA: No apriete demasiado la contratuerca. ¡No apriete demasiado la tuerca ni el accesorio! La tubería de CPVC puede agrietarse bajo tensión excesiva. Use una llave ajustable y apriete el accesorio a ojo: el accesorio debe quedar ajustado pero no demasiado apretado. Los componentes de PVC (agua fría) y CPVC (agua caliente) no son intercambiables. El PVC está clasificado para una temperatura máxima de +20 °C, mientras que el CPVC está clasificado para +80 °C. Use un accesorio de rosca de latón con tubería de plástico CPVC GW de 3/4". Conexiones a sistemas de presurización y plantas de tratamiento de agua: Una conexión roscada de 3/4" garantiza un caudal suficiente para bombas de agua domésticas (hasta 3 m³/h). Instalación a través de paredes y tabiques: Conexión segura de sistemas de CPVC con conexiones roscadas a ambos lados de la pared. Conexiones a colectores de calefacción: Conexiones principales a colectores de calefacción por suelo radiante (estándar DN20). Conexiones a accesorios roscados macho de 3/4": válvulas de bola, válvulas de cierre, filtros, grifos roscados. Sistemas industriales: Conexiones de sistemas compuestos con accesorios técnicos, instalación a través de carcasas de máquinas. Modernización del sistema: Adapte los sistemas roscados de 3/4" existentes a sistemas de CPVC con la opción de apretar la contratuerca. Preguntas frecuentes (FAQ): ¿Cuál es la diferencia entre un accesorio roscado de 1/2" y uno de 3/4"? La principal diferencia es el diámetro interno y el caudal. El accesorio roscado de 1/2" (DN15) | tiene un diámetro interno de aproximadamente 13 mm y un caudal máximo de aproximadamente 15-20 l/min; es adecuado para conectar grifos, lavabos, duchas y bombas pequeñas. El racor roscado de 3/4" (DN20) |
| tiene un diámetro interno de aproximadamente 18 mm y un caudal máximo de aproximadamente 25-30 l/min. Se recomienda para conectar bombas de refuerzo, colectores de calefacción, líneas principales y sistemas industriales. La elección del diámetro depende del caudal requerido y del diámetro de la tubería del sistema. | ¿Cuál es la diferencia entre un racor roscado (FW) y un conector roscado macho (MZ)? |
| El racor roscado (FW) | tiene una rosca interna |
| y una contratuerca | , que permite el paso de A través de paredes, tabiques y recintos: El racor roscado macho se enrosca en El accesorio roscado, y la tuerca aprieta el accesorio roscado en el otro lado. El accesorio GZ tiene una rosca macho. El accesorio roscado hembra se enrosca en el accesorio GZ. La conexión roscada es preferible para penetraciones y donde se requiere estabilización de contrapresión. Para instalar un accesorio roscado a través de una pared: 1. Taladre un agujero en la pared/tabique ligeramente más grande que el diámetro del cuerpo del accesorio (aproximadamente 30-35 mm para DN20). 2. Inserte el accesorio en el agujero desde el lateral del tubo de CPVC (la parte roscada permanece en el lateral del tubo de CPVC). 3. En el otro lado de la pared, instale la contratuerca de latón y apriétela con una llave hasta que se detenga (fuerza media); la tuerca asegura el accesorio a la pared. 4. Pegue el tubo de CPVC al lateral del accesorio según las instrucciones de pegado. |
| 5. Enrosque el accesorio (p. ej., grifo, válvula) en la rosca macho y séllelo. con 5-9 vueltas de cinta de PTFE para DN20 (3/4"). | . |
| ¿Cuántas vueltas de cinta de teflón se deben aplicar a la rosca de 3/4"? Para una rosca DN20 (3/4"), se recomiendan de 5 a 9 vueltas de cinta de teflón (PTFE) en la dirección de apriete (mirando a la derecha desde el frente de la rosca). El número de vueltas depende del grosor de la cinta y del tipo de rosca: muy poca cinta causa fugas, demasiada cinta dificulta el atornillado y puede causar grietas en la carcasa de CPVC. Para otros tamaños: DN15 (1/2") – 4 a 8 roscas. | DN25 (1") |
| – 5 a 10 roscas, | DN32 (1 1/4") y superiores |
| – 8 a 12 roscas. | ¿Se incluye una contratuerca? |
| Sí, se suministra un racor de latón con plástico CPVC. | incluyendo una contratuerca de latón |
| . La tuerca viene instalada de fábrica en el cuerpo del racor y está lista para su instalación. ¿Puedo conectar una bomba de agua a ¿La conexión de 3/4"? Sí, la conexión de 3/4" (DN20) es ideal para conectar bombas de agua domésticas con un caudal de hasta 3 m³/h (50 l/min). La mayoría de las bombas de agua domésticas están equipadas con conexiones roscadas de 3/4" o 1". Con una conexión de 3/4", puede enroscar la bomba directamente en la conexión utilizando cinta de teflón. Para una conexión de 1", use un adaptador roscado de 1" FW a 3/4" GZ. Asegúrese de que todo el sistema (tuberías, accesorios, válvulas) tenga la sección transversal correcta para el caudal de agua requerido. | ¿Es apto para agua potable? |
| SÍ, el accesorio de latón con plástico CPVC es apto para sistemas de agua potable. El material CPVC cumple con la norma PN-EN ISO 1452-3 y el latón CW617N está certificado PZH y es seguro para la salud: no libera sustancias tóxicas y no altera el sabor, el olor ni el color del agua. | ¿Por qué los fontaneros y los aficionados al bricolaje nos eligen? |
Envío en 24 horas para pedidos realizados antes de Los pedidos recibidos se enviarán el mismo día a través de InPost o DPD. Garantía de 24 meses: Cada producto está cubierto por una garantía del fabricante de dos años. Asesoramiento experto: Llámenos al +48 798 768 768 (de lunes a viernes, de 8:00 a 16:00) y hable con nuestros especialistas en fontanería. Descuentos: 2% de descuento para pedidos superiores a 1.501 PLN, 3% de descuento para pedidos superiores a 2.001 PLN. Negociamos condiciones especiales para grandes proyectos. Aprobaciones y certificaciones: Todos nuestros productos cuentan con la certificación PZH y cumplen con las normas PN-EN aplicables. Calidad comprobada: Trabajamos con numerosas empresas instaladoras en toda Polonia y tenemos miles de clientes satisfechos. *La imagen es solo para fines ilustrativos. Las dimensiones pueden variar ligeramente. Consulte la documentación del fabricante antes de realizar el pedido. de la instalación.
//
"
Características
- MarcaOTROS
- Peso150 g
- MaterialPlástico
- FormaCilindrico
- Medida roscas de fontanería3/4" (20x27)
