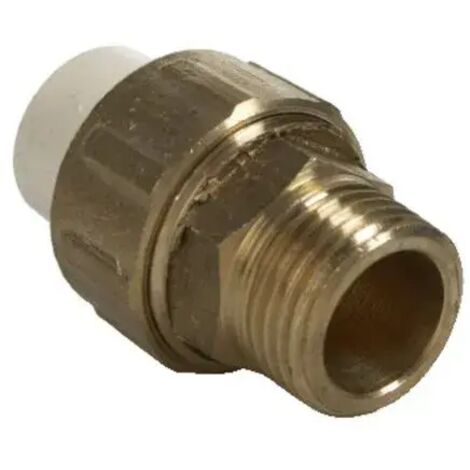

Conector roscado de latón CPVC IDMAR de 1/2", rosca externa, sistema de pegado.

*Foto ilustrativa: el producto real puede diferir ligeramente

Descripción detallada y ventajas del inserto roscado de latón

El latón CW617N (conforme a la norma EN 12165) es una aleación de cobre (58–60 %) y zinc (39–41 %) con adición de plomo (<2,5 %) y cantidades traza de otros elementos (hierro, níquel, estaño). Este material se utiliza ampliamente en accesorios de plomería debido a las siguientes propiedades:

• Alta resistencia mecánica: el latón tiene una resistencia a la tracción de aproximadamente 400–500 MPa, que es varias veces mayor que la del CPVC (50–60 MPa). Esto permite que la rosca de latón soporte altos pares de apriete (hasta 50 Nm) sin agrietarse.
• Resistencia a la corrosión: el latón forma una fina capa de pátina (óxido de cobre) en un entorno de agua potable, que protege el metal contra una mayor corrosión. No se oxida como el acero, no se desmorona como el hierro fundido.
• Plasticidad: el latón es dúctil, lo que facilita la formación de roscas y garantiza un ajuste preciso al accesorio. La rosca de latón "se adhiere" a la rosca del accesorio, asegurando un mejor ajuste que una rosca de plástico.
• Estabilidad térmica: el latón conserva sus propiedades en un amplio rango de temperatura (de -40 °C a +200 °C), eliminando el riesgo de deformación térmica.
• Compatibilidad con agua potable: el latón CW617N cumple con las normas para materiales en contacto con agua potable (EN 12164, EN 12165) y no emite sustancias nocivas por encima de los límites permitidos.
• Estética y reconocibilidad: el color natural del latón (dorado/marrón) es fácilmente reconocible y señala la alta calidad de la instalación.

Instrucciones de montaje paso a paso

La instalación de un accesorio de CPVC con rosca de latón requiere una combinación de dos técnicas: pegado (lado de CPVC) y roscado (lado de latón). Siga estos pasos:

1. Preparar el tubo de CPVC: Corte el tubo en ángulo recto (90°), elimine las rebabas con un desbarbador o papel de lija.
2. Limpie las superficies: Use limpiador de PVC. Limpie el exterior del tubo y el interior del casquillo con un paño seco.
3. Compruebe el ajuste en seco: Inserte el tubo en el casquillo (sin pegamento) hasta una profundidad de aproximadamente 2/3 de la longitud del casquillo. El tubo debe encajar libremente, pero sin holgura.
4. Aplique el pegamento para CPVC: Utilice un pegamento para CPVC certificado (p. ej., Topterm 120 ml). Aplique una capa uniforme de pegamento en la superficie exterior del tubo y en la superficie interior del casquillo.
5. Conectar los elementos: Inserte el tubo en el casquillo con un movimiento firme, gírelo ¼ de vuelta y manténgalo así durante 15-30 segundos. Retire el exceso de pegamento con un paño.
6. Periodo de curado del adhesivo: Espere al menos 24 horas a +20 °C (48 horas por debajo de +10 °C) antes de instalar el accesorio roscado.
7. Preparar la rosca de latón: Limpie la rosca exterior de latón con un cepillo de alambre o un paño. Compruebe si la rosca presenta daños (arañazos, dobleces).
8. Envolver la rosca con cinta de PTFE (Teflón): Aplique de 8 a 12 capas de cinta de PTFE, enrollándola en la dirección de roscado (en el sentido de las agujas del reloj vista desde el frente de la rosca). Alternativamente, puede usar cordón de sellado o pasta de sellado.
9. Enrosque el accesorio: Enrosque el accesorio a mano hasta que se detenga, luego apriételo 1-2 vueltas con una llave. No apriete demasiado: un par excesivo (> 50 Nm) puede causar grietas en el cuerpo de CPVC o daños en la rosca de latón.
10. Pruebe la instalación: Llene el sistema con agua, aumente la presión al valor de funcionamiento (3-4 bar), verifique la estanqueidad de la conexión visual y táctilmente. Si observa una fuga, desenrosque la conexión, agregue una capa de cinta de PTFE y vuelva a apretar.

⚠ NOTA: ¡No utilice fuerza excesiva al apretar la conexión! La rosca de latón es fuerte, pero el cuerpo de CPVC puede romperse si se le aplica demasiada tensión. Utilice una llave dinamométrica (par máximo de 50 Nm) o apriete a ojo; la conexión debe ser estable, pero no excesivamente. En caso de montaje/desmontaje repetido, utilice cinta de PTFE nueva cada vez.

Aplicaciones del accesorio de CPVC con rosca de latón de 1/2" GZ

Este accesorio se utiliza ampliamente en instalaciones de fontanería, calefacción e industriales:

• Conexión de accesorios roscados: Válvulas de bola, válvulas de cierre, válvulas termostáticas, válvulas de tres vías, filtros, manómetros, válvulas de retención, válvulas de seguridad, purgadores de aire.
• Instalaciones de agua caliente sanitaria (ACS): Conexión de grifos de lavabo, ducha, bañera y fregadero, calentadores instantáneos, calderas eléctricas y bombas de circulación.
• Sistemas de calefacción de baja temperatura: Conexión de radiadores de baño (escaleras), colectores de calefacción por suelo radiante, válvulas de radiador, cabezales termostáticos y bombas de circulación.
• Instalaciones industriales: Conexión de hidróforos, tanques de presión, intercambiadores de calor, bombas dosificadoras, válvulas neumáticas y electroválvulas.
• Piscinas, spas y jacuzzis: Conexión de bombas de filtración, bombas de hidromasaje, válvulas dosificadoras de productos químicos para piscinas, calentadores de agua para piscinas.
• Sistemas de tratamiento de agua: Conexión de filtros mecánicos, filtros de carbón, eliminadores de hierro, ablandadores de agua, lámparas UV, estaciones de tratamiento.

FAQ – preguntas frecuentes

1. ¿Por qué la rosca de latón es mejor que la rosca de plástico?
La rosca de latón es mucho más resistente mecánicamente (resistencia a la tracción de 400–500 MPa frente a 50–60 MPa para CPVC), soporta pares de apriete más altos, no se agrieta, no se desmorona, no está sujeta a deformación térmica. Se puede desenroscar y apretar repetidamente sin perder estanqueidad. La rosca de plástico (incluso CPVC) se rompe fácilmente con una fuerza de apriete excesiva y, después de varios ciclos de montaje/desmontaje, pierde estanqueidad. El latón también es resistente a la corrosión y a los productos químicos, lo que garantiza una larga vida útil del conector.

2. ¿Puedo desenroscar y apretar repetidamente el accesorio en esta rosca?
Sí, la rosca de latón tolera múltiples ciclos de montaje/desmontaje. Utilice cinta de PTFE o cordón de sellado nuevos cada vez. Asegúrese de no apretar demasiado el accesorio (par máximo 50 Nm): una fuerza excesiva puede dañar el cuerpo de CPVC, no la rosca de latón en sí. En la práctica, se pueden realizar varias docenas de ciclos de montaje/desmontaje sin perder la estanqueidad, siempre que la rosca esté limpia y sin daños.

3. ¿Se corroe el latón CW617N en el agua?
No, el latón CW617N es resistente a la corrosión en ambientes de agua potable. En contacto con el agua, forma una fina capa de pátina (óxido de cobre Cu₂O), que protege el metal de una mayor corrosión. El latón no se oxida como el acero, no se desmorona como el hierro fundido. En agua con alta dureza (> 20°dH), pueden aparecer depósitos de sarro, pero no dañan la estructura del latón; basta con una limpieza periódica con ácido cítrico o acético. En agua clorada (agua de piscina, agua del grifo con cloro de hasta 5 ppm), el latón permanece estable durante décadas.

4. ¿Cuál es la temperatura máxima de funcionamiento de un accesorio de CPVC con rosca de latón?
La temperatura de funcionamiento continua es +80 °C (la limitación se debe a las propiedades del CPVC, no al latón; el latón puede soportar temperaturas de hasta +200 °C). Se permiten picos a corto plazo de hasta +90 °C (máximo 100 horas al año). Si su instalación requiere temperaturas continuas superiores a +80 °C (por ejemplo, calefacción central de alta temperatura), considere utilizar accesorios de PP-R, PEX-AL-PEX o cobre.

5. ¿Qué tipo de sellador de roscas recomienda: cinta, cordón o pasta de PTFE?
La cinta de PTFE (Teflón) es la más utilizada: de 8 a 12 capas, enrolladas en la dirección del atornillado (mirando desde el frente de la rosca, hacia la derecha). Esta es una solución universal, económica y eficaz. Como alternativa, puede utilizar un cordón sellador (por ejemplo, Tangit Uni‑Lock, Loctite 55): una bobina de cordón reemplaza varias capas de cinta y garantiza un mejor sellado a altas presiones (> 10 bar). No recomendamos el uso de pasta selladora (por ejemplo, pasta Loctite 577) en instalaciones de agua potable, ya que puede contener productos químicos que se liberan en el agua. En instalaciones industriales (refrigeración, circuitos tecnológicos), la pasta está permitida.

6. ¿Es adecuado un accesorio de CPVC con rosca de latón para instalaciones de agua potable?
Sí, tanto el CPVC como el latón CW617N están aprobados para el contacto con agua potable. El CPVC está certificado por el PZH (Instituto Nacional de Higiene) y cumple con la norma PN‑EN ISO 1452‑3:2011. El latón CW617N cumple con las normas EN 12164 y EN 12165 para materiales en contacto con agua potable. La superficie lisa del CPVC y del latón minimiza la acumulación de bacterias y biopelículas, lo cual es importante para mantener la calidad del agua. Nota: no utilice pastas de sellado en instalaciones de agua potable, solo cinta de PTFE o cordón de sellado.

7. ¿Cuánto par de apriete puedo aplicar?
El par de apriete recomendado es 30–50 Nm. No exceda los 50 Nm, ya que el cuerpo de CPVC puede agrietarse o el inserto de latón puede desenroscarse del cuerpo. En la práctica de la instalación, lo mejor es apretar "a ojo": el accesorio debe ser estable, pero no excesivamente. Si tiene una llave dinamométrica, ajuste el valor a 40 Nm. Para roscas más pequeñas (1/2"), el apriete a mano + 1–2 vueltas con una llave de boca es suficiente.

8. ¿Puedo usar accesorios de CPVC con roscas de latón en instalaciones de piscinas?
Sí, tanto el CPVC como el latón son resistentes al agua clorada (de piscina) hasta 5 ppm de cloro libre y un pH de 6,5 a 8,5. El CPVC no se degrada con el cloro (a diferencia del PVC, que se amarillea y se vuelve quebradizo). El latón forma una capa de pátina en agua clorada que protege el metal de una mayor corrosión. En piscinas con alta concentración de cloro (> 5 ppm) o pH bajo (> 6,5), se recomienda revisar periódicamente las conexiones y reemplazar las juntas si es necesario.

9. ¿Puedo conectar accesorios de CPVC de diferentes fabricantes? Sí, siempre que todos los componentes cumplan con la norma PN-EN ISO 1452-3. Esta norma especifica las dimensiones externas exactas de los tubos y las dimensiones internas de los racores, lo que garantiza la compatibilidad entre fabricantes. Las roscas de latón son estándar (conformes a la norma ISO 228-1 para roscas de tuberías cilíndricas), por lo que los accesorios de cualquier fabricante encajarán. Asegúrese de que el pegamento que utilice esté certificado para CPVC.
