Colector de latón para agua potable, 2 circuitos, 3/4" 2853002

Los colectores se encuentran actualmente entre los dispositivos más populares utilizados en los sistemas de calefacción de edificios de nueva construcción. Suelen formar una unidad de distribución y control con otros dispositivos, especialmente cuando se utilizan con sistemas de superficie, como radiadores de suelo radiante. Se instalan junto con sistemas de mezcla y bombeo y se equipan con elementos de regulación y control, incluidos sistemas de control remoto.

Los sistemas de colectores para instalaciones de agua fría y caliente, generalmente para agua potable, están ganando popularidad. Si bien, en determinadas condiciones, se pueden utilizar los colectores clásicos empleados en sistemas de calefacción y refrigeración, una solución más práctica es el uso de productos específicos: colectores para agua potable. El concepto de instalación es similar: cada aparato se alimenta con su propia tubería independiente, que normalmente discurre por el suelo o la pared.

Herz presenta una nueva gama de productos de la serie Herz T-Less, basada en colectores específicos para agua potable (Fig. 1). T-Less significa menos piezas en T y conexiones, y por lo tanto, una serie de ventajas para el instalador y el usuario. Las más importantes son:

• No se necesitan conexiones de tubería adicionales (piezas en T) entre el aparato y el colector, que en un sistema clásico suelen hacerse en las particiones del edificio (pisos, paredes). Esto garantiza un funcionamiento seguro. Con las soluciones clásicas, existe el riesgo de fugas en las conexiones, lo que puede ser muy costoso.
• Se requieren menos accesorios (piezas en T) para la instalación. Los accesorios, especialmente los prensados, se encuentran entre los componentes más caros de la instalación.
• Instalación más rápida. Menos conexiones necesarias significa un tiempo de instalación más corto y menores costos.
• Presión igual en todos los aparatos. Debido a que los aparatos se conectan al colector de forma independiente, en lugar de uno por uno, en una línea común, se minimizan las diferencias de presión y, por lo tanto, el consumo de agua.
• Minimización de la caída repentina en el flujo en un aparato determinado cuando se extrae agua de otro aparato. El beneficio, similar al punto anterior, resulta de la conexión independiente de los accesorios al colector.
• La capacidad de controlar y cortar el suministro de agua a cada accesorio individualmente. Por ejemplo, al reparar, reemplazar o instalar un accesorio, puede cortar su ramal en el colector, lo que le permite usar otros accesorios sin ningún problema. No hay necesidad de desconectar todo el sistema.

Aunque esta solución naturalmente requiere más tubería, este costo se compensa con los menores costos de instalación y conexión. Cuanto más extensa sea la instalación, mayores serán los beneficios de usar un sistema de colector. Después de la instalación, también obtiene un sistema confiable y seguro que durará años.

En la Figura 2 se presenta una visualización de la solución, en comparación con un sistema de T clásico. Un sistema de colector también se puede utilizar para diseñar un sistema de circulación de agua caliente sanitaria. Esto se presenta en la Figura 3.

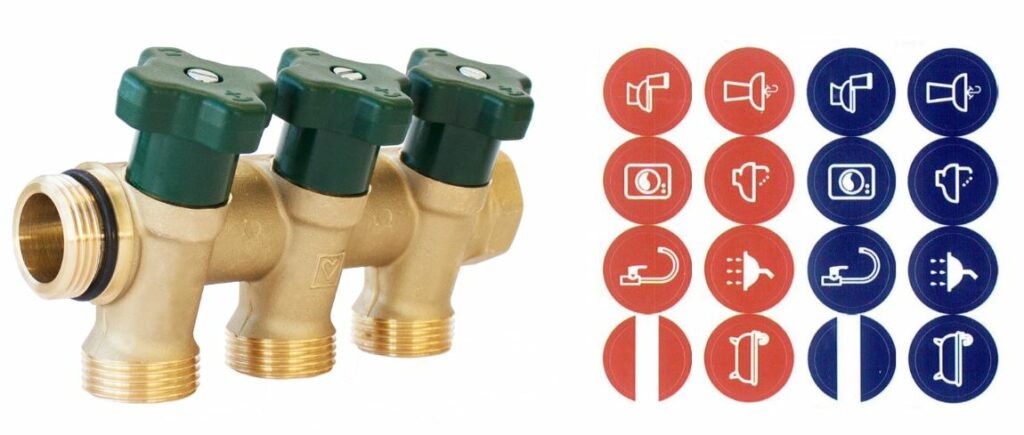

Fig. 1. Colector del sistema Herz T-Less (izquierda) y etiquetas de perillas (derecha)

La oferta incluye colectores de 2, 3 y 4 secciones (números de catálogo: 2 8530 02, 2 8530 03, 2 8530 04), y estas secciones se pueden combinar para crear un colector de prácticamente cualquier tamaño. Los pomos del colector pueden equiparse con etiquetas adhesivas con pictogramas de varios accesorios de fontanería para facilitar la identificación de la conexión. También están disponibles en rojo y azul, indicando agua caliente y fría (Fig. 1). También están disponibles conectores y un armario para colector en varios tamaños, lo que permite montar el colector.

Los sistemas de colector han comenzado recientemente a reemplazar los entonces clásicos sistemas de conexión en T en los sistemas de calefacción. Se puede esperar una tendencia similar para las instalaciones de agua potable.

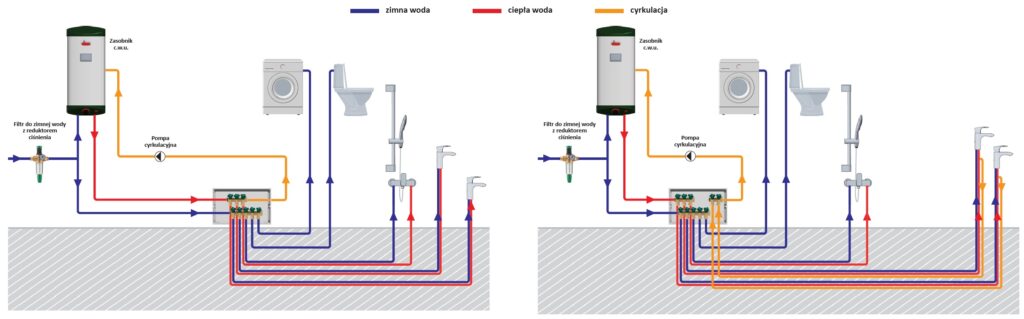

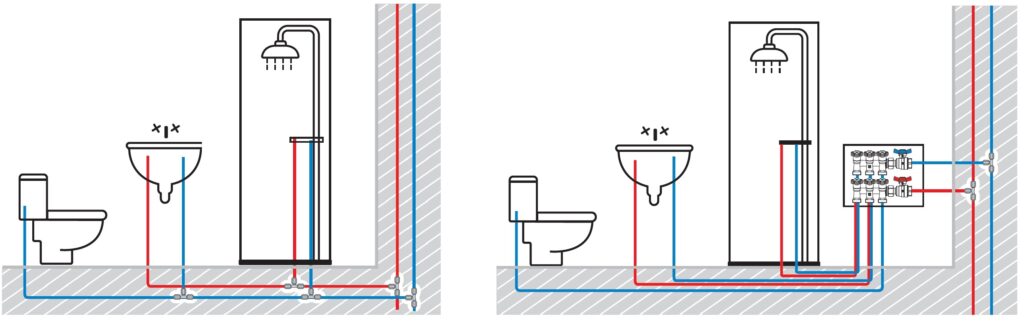

Fig. 2. Comparación del sistema en T (izquierda) con el sistema de colector (derecha) para la distribución de agua Fig. 3. Distribución de agua con un circuito de circulación en el sistema de colector: circulación entre el tanque y el colector (izquierda), circulación desde los puntos más alejados (derecha)
