Descripción general
El Acti9 iPRD 40r es un parafoudre de tipo 2 diseñado para proteger instalaciones eléctricas de sobretensiones transitorias. Este dispositivo combina tecnología MOV y GDT, ofreciendo una alta capacidad de descarga y un nivel de protección eficaz para sistemas eléctricos de hasta 400 V. Su diseño permite una fácil instalación en riel DIN, asegurando una integración sencilla en cuadros eléctricos.Especificaciones técnicas
- Clase de parafoudre: Tipo 2
- Tecnología: MOV + GDT
- Tensión asignada de empleo: 400 V (± 10 %) CA 50/60 Hz
- Corriente nominal de descarga: 15 kA (modo común L/PE, N/PE, diferencial L/N)
- Corriente de descarga máxima: 40 kA (modo común L/PE, N/PE, diferencial L/N)
- Tensión máxima de servicio permanente: 260 V N/PE, 350 V L/PE, 350 V L/N
- Nivel de protección en tensión: 1.4 kV (modo común N/PE y diferencial L/N)
- Surtensión temporal: 337 V L/N para 5 s, 442 V L/PE para 5 s
- Modo de falla en seguridad: 1200 V N/PE para 200 ms, 1453 V L/PE para 200 ms
- Dimensiones: 85 mm (altura) x 72 mm (ancho) x 69 mm (profundidad)
- Peso: 0.421 kg
- Color: Blanco (RAL 9003)
Compatibilidad y accesorios

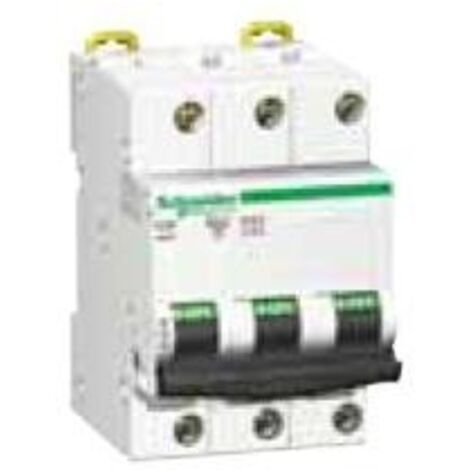

- Disyuntores asociados: iC60H 50 A Icu 15 kA curva C, iC60N 40 A Icu 10 kA curva C, NG125H 63 A Icu 36 kA curva C, NG125L 63 A Icu 50 kA curva C, NG125N 40 A Icu 25 kA curva C
Instalación
- Modo de instalación: Encliquetable
- Soporte de montaje: Rail DIN
- Pasos: 9 mm
