Descripción general

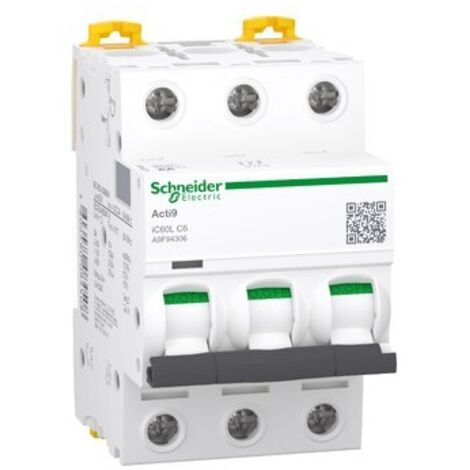

El interruptor automático Schneider A9F94306 Acti9 iC60L es un dispositivo de protección eléctrica de 3 polos, diseñado para aplicaciones de hasta 6A. Con una curva de disparo tipo C, es ideal para proteger circuitos eléctricos en entornos residenciales e industriales. Este modelo opera a una tensión de 400Vac y tiene una capacidad de corte de hasta 15,000A, lo que garantiza una respuesta efectiva ante cortocircuitos.Especificaciones técnicas
- Frecuencia del red: 50/60 Hz
- Límite de disparo magnético: 8 x In +/- 20%
- Poder asignado de corte en cortocircuito: 35 kA (0,5 x Icu) para 12...133 V CA
- Tensión asignada de aislamiento: 500 V CA
- Tensión asignada de resistencia a choques: 6 kV
- Clase de limitación: 3
- Dimensiones: 85 mm (altura) x 54 mm (ancho) x 78,5 mm (profundidad)
- Peso: 0.375 kg
- Duración de vida mecánica: 20,000 ciclos
- Duración de vida eléctrica: 10,000 ciclos
Compatibilidad y accesorios
- Modo de instalación: Fijo
- Soporte de montaje: Rail DIN
- Compatibilidad del bloque de distribución del peigne de juego de barras: Sí, alto o bajo
Instalación
- Conexión: Terminal simple, alto o bajo
- Sección de cable: 1...25 mm² (cable rígido), 1...16 mm² (cable flexible)
- Longitud de desnudado de los cables: 14 mm
- Par de apriete: 2 N.m
Uso
Este interruptor automático es ideal para proteger circuitos eléctricos en diversas aplicaciones, asegurando la seguridad y el correcto funcionamiento de los sistemas eléctricos. Su diseño permite una fácil instalación y mantenimiento, siendo adecuado tanto para uso residencial como industrial.Otra información
- Indicación local de disparo: Sí
- Protección contra fugas a tierra: Bloque separado
