Descripción general

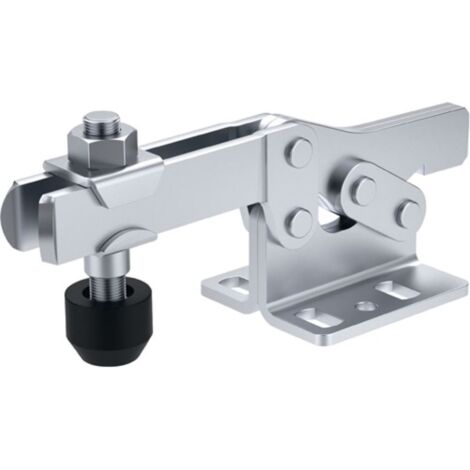

La abrazadera horizontal No. 6837M tamaño 3 es ideal para aplicaciones que requieren un pie horizontal y un mango extraíble. Esta sujeción permite evitar contornos de interferencia, facilitando su uso en diversas configuraciones. El mango Nº 6837H se debe pedir por separado.Especificaciones técnicas
- C: 25,7 mm
- D: 6,5 mm
- a: 90°
- Tornillo de empuje: M8 x 45
- G: 15 mm
- HW mín.: -2 mm
- L1: 134 mm
- F1: 1.8 kN
- L: 13 mm
- F: 14 mm
- P: 50 mm
- K: 7 mm
- A: 8 mm
- HW máx.: 9 mm
- H1: 48,5 mm
- M1: 31,6 mm
- I: 15 mm
- F2: 2.5 kN
- B: 73 mm
- E: 38 mm
- M: 22-31,8 mm
- H: 32 mm
- N: 45,5 mm
- D1: 5,1 mm
