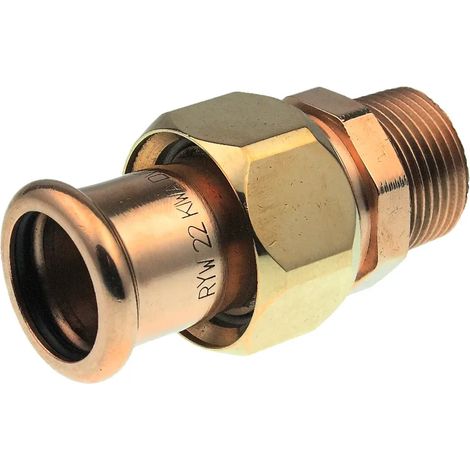

VSH XPress Cobre Unión de paso de cara plana i/a 22xR1/2" Tipo 6331G, 4802633

VSH XPress Cobre Unión de paso de cara plana i/a 22xR1/2", Tipo 6331G, 4802633

• Fabricante: VSH
• Número de artículo: 4802633
• Aplicación: Agua potable, calefacción, refrigeración, aire comprimido, vacío
• Segmentos: Construcción de viviendas, edificios funcionales, industria, construcción naval
• d1: 22,0
• DN1: DN20
• l1: 29
• z1: 8
• slw1: 36
• d2: 21,3
• DN2: 1/2", (DN15)
• l2: 37
• z2: 28
• slw2: 32
• Materiales: Bronce rojo (EN CC499K)
• Elaboración: Ninguno
• Formas: Recto, Reducción
• Conexión: Press (M), R - Rosca macho cónica (BSPT)
• Sellado: EPDM
• Serie: XPress Kupfer
• Tipo de producto: 6331G
• Dimensión: 22xR1/2",
• Peso: 0,2 kg
• &,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,L&,nbsp,&,nbsp,x&,nbsp,&,nbsp,An.&,nbsp,&,nbsp,x&,nbsp,&,nbsp,&,nbsp,Al.: 31x37x75 mm
• Presión máx. de servicio (bar): 16 bar
• Temperatura mínima de funcionamiento Medio: -20 °C
• Temperatura máxima de funcionamiento del medio: 110 °C
• Temperatura máxima del medio: 135 °C

Racor pasante VSH XPress Cobre (Prensa x Rosca exterior)

VSH XPress 6331G es un racor recto (de junta plana) de bronce con una conexión prensada y una rosca exterior. Mediante el uso de VSH XPress en su instalación de tuberías podrá instalar de forma rápida, sencilla y limpia. VSH XPress ofrece un sistema de tuberías completo adecuado para cualquier aplicación imaginable.

• con tope de tubo
• provisto de todas las aprobaciones relevantes
• Pérdida sin prensar
• Marcado claro del material y la dimensión en el accesorio

Los semirracores están previstos para la combinación con una rosca exterior que garantice un apoyo adecuado de la junta plana.

1. compruebe la calidad y la integridad de la junta plana. La junta plana y las superficies de apoyo de la rosca deben estar libres de impurezas y hendiduras (rayas/muescas)
2. montar el semienlace con la junta plana sobre la rosca exterior adecuada (rosca G) y apretar a mano. Asegúrese de que la junta plana esté correctamente asentada
3. A continuación, apretar la conexión roscada con una llave de boca adecuada de 1/8 a 1/4 de vuelta. Un apriete excesivo de la media unión roscada puede provocar daños en la conexión roscada, así como daños y/o desplazamiento de la junta plana.

VSH XPress

La gama se compone de accesorios de prensar de perfil M, valvulería, herramientas y tubos, y está disponible en las versiones de acero al carbono, acero inoxidable, cobre y cuproníquel. Con una gran variedad de dimensiones en el surtido (de 12 a 108 mm, incluidas las medidas intermedias de 64 y 66,7 mm), VSH XPress se puede utilizar fácilmente en cualquier lugar.

Sistema inteligente

El sistema de prensado está equipado con diversos controles, lo que reduce los errores al mínimo y garantiza una instalación rápida. Por ello, todos los manguitos con extremos para insertar de 12 a 54 mm cuentan con una marca de profundidad de inserción claramente visible. Con la función «Leak Before Pressed», los accesorios con fugas se detectan de inmediato. Gracias a la ingeniosa combinación de accesorio y junta tórica, el agua sale de los accesorios en las uniones no prensadas durante la prueba de presión.

Accesorios y acoplamientos de transición

VSH XPress se instala de forma rápida, sencilla y limpia y cuenta con todos los certificados relevantes. Una amplia gama de válvulas y racores de transición completa el sistema. Gracias a la conexión sencilla y sin juntas, cualquier instalación se puede completar sin problemas con este sistema de tuberías.

La instalación sencilla, el ahorro de tiempo y la seguridad son lo primero

• disponible en cuatro versiones diferentes
• amplia gama de 12 a 108 mm, incluidas dimensiones intermedias únicas de 64 y 66,7 mm
• Marcado claro del material y la dimensión
• Instalación rápida gracias a la profundidad de inserción premarcada
• Seguridad adicional gracias a la función Leak Before Pressed
• Herramienta de prensado profesional y adecuada
• fácilmente combinable con otros sistemas
