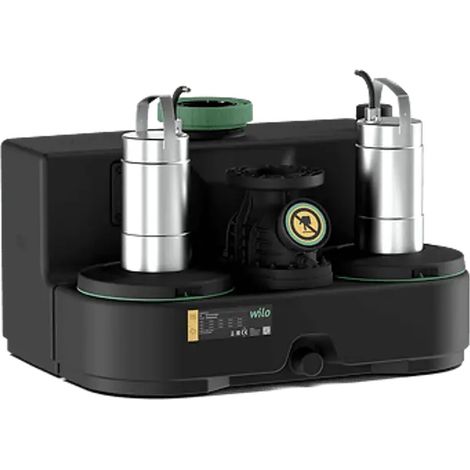

Wilo Instalación elevadora doble compacta DrainLift SANI-L.12M/1, 2549907

Wilo Instalación elevadora doble compacta DrainLift SANI-L.12M/1, 2549907

Datos hidráulicos

• Presión máxima de servicio PN: 3 bar
• Temperatura mínima del medio Tmin: 3 °C
• Temperatura máxima del medio Tmax: 40 °C
• Temperatura ambiente mínima Tmin: 3 °C
• Temperatura ambiente máxima Tmax: 40 °C
• Temperatura máx. del fluido, a corto plazo hasta 5 min T: 65 grados Celsius
• Nivel de presión sonora: 70 dB
• Volumen de conmutación V: 60 l
• Volumen útil con altura de entrada de 180 mm V: 60 l
• Volumen útil con una altura de entrada de 250 mm V: 76 l
• Volumen útil con altura de entrada de 315 mm V: 91 l

Datos del motor

• Conexión a la red: 1~230 V, 50 Hz
• Corriente nominal IN: 7,2 A
• Fase: 1
• Velocidad nominal n: 2899 1/min
• Número de polos: 2
• Tipo de encendido: Directo online (DOL)
• Frecuencia de conmutación máx. t: 60 1/h
• Consumo de energía P1(Q=máx.) d. rueda de desplazamiento gew. * Número de bombas P1: 1590 W
• Modo de funcionamiento (sumergido): S2-15 Min.
• Clase de aislamiento: F
• Tipo de protección: IP68

Medidas de instalación

• Conexión de tubería en el lado de aspiración DNs: -
• Conexión de tubería en el lado de presión DNd: DN 80

Medidas y pesos

• Medida de longitud con embalaje: 875 mm
• Longitud L: 852 mm
• Dimensión de altura con embalaje: 800 mm
• Altura H: 571 mm
• Dimensión del ancho con embalaje: 655 mm
• Anchura B: 635 mm
• Peso bruto aprox. m: 78 kg
• Peso neto aprox. m: 66 kg

DrainLift SANI-L.12M/1

• Volumen útil con altura de entrada de 180 mm V: 60 l
• Volumen útil con una altura de entrada de 250 mm V: 76 l
• Volumen útil con altura de entrada de 315 mm V: 91 l
• Consumo de energía P1(Q=máx.) d. rueda de desplazamiento gew. * Número de bombas P1: 1590 W
• Clase de aislamiento: F
• Tipo de protección: IP68
• Conexión de tubería en el lado de aspiración DNs: -
• Conexión de tubería en el lado de presión DNd: DN 80

Especificación

Estación elevadora de doble bomba compacta, lista para conectar y totalmente sumergible para el bombeo de aguas residuales con materias fecales.

Contenido del suministro

• Instalación de elevación con dispositivo de conmutación y cable de conexión con enchufe
• Boquilla de brida DN 80/100
• Manguito DN 100 para conexión a presión
• Manguito doble HT 75 mm (3 in) para conexión de ventilación
• Manguito doble HT DN 50 para conexión de vaciado
• Juego de entrada con sierra de corona de 124 mm (5 in) y junta DN 100
• Fijación al suelo
• Alfombrilla de protección contra el aislamiento
• Batería de 9 ,V
• Instrucciones de instalación y funcionamiento

Wilo-DrainLift SANI-L. La estación elevadora de doble bomba compacta para edificios de apartamentos y propiedades comerciales.

La compacta estación de elevación doble de aguas residuales Wilo-DrainLift SANI-L es, gracias a su gran volumen de bombeo y a los modos de funcionamiento seleccionables continuo e intermitente, la solución ideal para su uso en edificios plurifamiliares y locales comerciales con afluencia incontrolada de aguas residuales. Con un paso libre esférico de 44 mm o 65 mm, entradas de libre elección y la versión opcional para fluidos especialmente agresivos, es de uso flexible y fácil de instalar. El diseño intuitivo hace que el mantenimiento sea especialmente sencillo.🗹Fácil montaje y transporte gracias a su diseño compacto y bajo peso🗹Alta seguridad de funcionamiento gracias al sistema de doble bomba, gran volumen de conmutación, protección térmica del motor y alarma independiente de la red🗹El diseño libre de corrosión con plásticos técnicos y acero inoxidable ofrece una alta fiabilidad🗹Conexiones de libre elección para una máxima flexibilidad de montaje🗹De uso universal gracias a múltiples variantes con dos tamaños de paso de bola (44/65 mm), modo de funcionamiento continuo o intermitente, así como versión para fluidos agresivos🗹Fácil mantenimiento y limpieza gracias a la tapa transparente del depósito y al orificio de limpieza en la válvula antirretornoTapa de depósito con mirilla para una fácil comprobación visualVentilación del depósito DN 70Superficies de entrada de libre elección DN 100 - DN 150Válvula de retención en DN 80 con registro de limpiezaMotor fiable de acero inoxidable para funcionamiento S1/S3Hidráulica de flujo libre fiable opcionalmente con paso libre de esfera de 44/65 mmDepósito compacto con gran volumen de conmutaciónConexión para vaciado manual 50 mm

Equipamiento

• Dispositivo de conmutación con alarma independiente de la red y mensaje de fallo colectivo
• Listo para enchufar
• Depósito con abertura de inspección y tapa transparente
• Detección de nivel analógica (4 ... 20 mA)
• Antirretorno con boca de inspección
• Monitorización térmica del motor con sensor bimetálico
