Descripción general

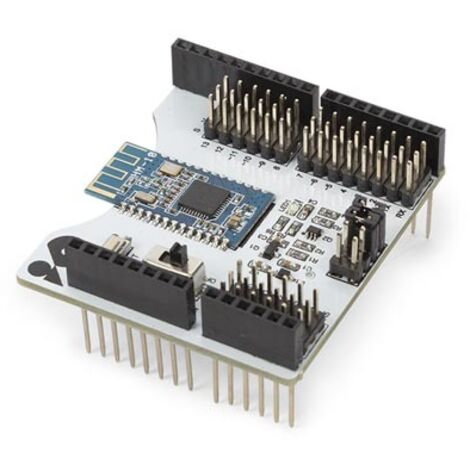

El escudo inalámbrico HM-10 para Arduino® Uno es un módulo educativo y creativo que utiliza tecnología Bluetooth Low Energy (Bluetooth 4.0) basado en el chip de Texas Instruments® CC2541. Este shield es completamente compatible con la placa de desarrollo Arduino UNO y permite una fácil conexión a sensores mediante un conector de 3 pines.Especificaciones técnicas
- Expande 14 pines digitales a 3 pines
- Expande 6 pines analógicos a 3 pines
- Botón de reinicio integrado
- Interruptor deslizante para activar/desactivar la comunicación inalámbrica
- Interfaz jumper para controlar la comunicación serial
- Chip Bluetooth v4.0 de Texas Instruments® CC2541
- Distancia entre pines: 2,54 mm
- Protocolo USB: USB V2.0
- Frecuencia de operación: 2,4 GHz en la banda ISM
- Método de modulación: GFSK (Gaussian Frequency Shift Keying)
- Potencia de transmisión: -23 dBm, -6 dBm, 0 dBm, 6 dBm (cambiable por AT-command)
- sensibilidad: =-84 dBm a 0,1 % BER
- Tasa de transmisión: 6K Bytes asíncrona
- Consumo de energía: 400–800 µA en modo de espera, 8,5 mA durante la transmisión
- Voltaje de alimentación del escudo: 5 VDC
- Voltaje de alimentación HM10: 3,3 VDC
- Temperatura de operación: -5 a +65 °C
- Peso: 25 g
- Dimensiones: 15.5 cm (ancho) x 7.8 cm (profundidad) x 3.8 cm (alto)
Compatibilidad y accesorios
- Compatible con Arduino UNO
Instalación
- Conectar el escudo a la placa Arduino UNO utilizando los pines de 3 pines para facilitar la conexión a sensores.
Uso
- Ideal para proyectos educativos y de electrónica que requieren comunicación inalámbrica.
- Permite la conexión de múltiples sensores y dispositivos a través de Bluetooth.
