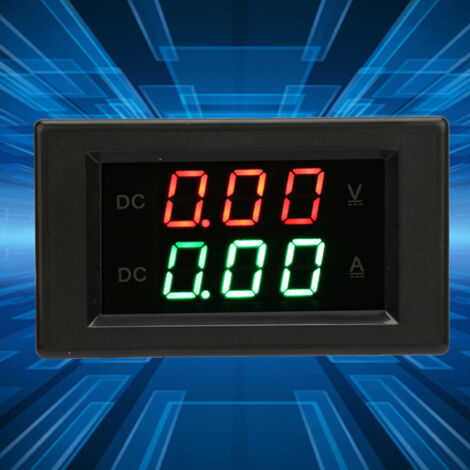

Voltímetro-amperímetro integrado YB4835VA - DC 0-100V 20A Doble pantalla - Monitoreo de voltaje/corriente - Panel

Características:
1. El cabezal de medición tiene un diseño convencional, lo que significa que el cable de tierra en el lado de medición está conectado al cable de tierra en el lado de la fuente de alimentación (excepto para el multímetro aislado).
2. El cabezal de medición está equipado con un potenciómetro de calibración de voltaje y un potenciómetro de calibración de corriente. En caso de error, puede corregirlo, ya que el error es absoluto.
3. El voltímetro cuenta con un sistema automático de cambio de punto decimal.
4. Este multímetro ofrece una alta inmunidad a las interferencias y una rápida frecuencia de actualización de la pantalla.
5. El cabezal de medición funciona en un amplio rango de fuente de alimentación: de 3,5 V CC a 30 V CC (excepto para el multímetro aislado). Invertir la polaridad de la fuente de alimentación no causará ningún daño.

Especificaciones:
Características:
El cabezal de medición es de diseño convencional, lo que significa que el cable de tierra en el lado de medición está conectado al cable de tierra en el lado de la fuente de alimentación (excepto para el multímetro aislado). El cabezal de medición está equipado con un potenciómetro de calibración de voltaje y un potenciómetro de calibración de corriente. En caso de error, puede corregirlo, ya que el error es absoluto. El voltímetro cuenta con un sistema automático de desplazamiento del punto decimal. Este dispositivo presenta una alta inmunidad a las interferencias y una rápida frecuencia de actualización de la pantalla. El cabezal de medición funciona con un amplio rango de alimentación: de 3,5 V CC a 30 V CC (excepto el modelo aislado). Invertir la polaridad no causará ningún daño. El cabezal de medición está equipado con cinco cables para una fácil conexión. Permite monitorizar el voltaje de la batería, conocer su estado en tiempo real y medir el voltaje y la corriente de otros dispositivos.
Especificaciones:
Rango de medición de voltaje: 0 a 99,9 V
Resolución: 0,01 V
Rango de medición de corriente: 0 a 9,99 a 20 A
Resolución: 0,01 A (10 A)
Frecuencia de medición: ≥ 500 ms/medición
Precisión de medición: 1 % (± 1 punto)
Tensión de alimentación mínima: +3,5 V
Tensión de alimentación máxima: +30 V
Temperatura de funcionamiento: -10 °C a +65 °C
Humedad de funcionamiento: 10 % a 80 % (sin condensación)
Presión de funcionamiento: 80 a 106 kPa
Exposición a la luz solar: no directa exposición
Nota:
Tensión de alimentación (multímetro no aislado): CC 3,5 ~ 30 V (rango amplio). Nota: La tensión de entrada máxima no debe superar los 30 V, ya que esto puede provocar un cortocircuito.
El medidor de 20 A está equipado con una derivación incorporada.
Dado que una batería de 24 V puede tener una tensión residual superior a 30 V después de la carga, se recomienda no alimentarlo directamente con baterías de 24 V.
En los siguientes casos, se recomienda encarecidamente el uso de un multímetro aislado (con una fuente de alimentación aislada).
Cuando se instalan dos o más multímetros en la misma unidad, no deben alimentarse de forma independiente o aislada.
Método de conexión:
Este multímetro tiene cinco cables. Consulte a un profesional para el cableado, siguiendo cuidadosamente el diagrama a continuación. Para cualquier pregunta, no dude en ponerse en contacto con el servicio de atención al cliente:
Fuente de alimentación del medidor: conector de dos cables
Cable negro delgado: fuente de alimentación del medidor
Cable rojo delgado: alimentación positiva del medidor (nota: la tensión entre los cables rojo y negro delgados no debe superar los 30 V)
Multímetro aislado (fuente de alimentación aislada):
El extremo de la fuente de alimentación y el extremo de prueba del cabezal de medición están completamente aislados entre sí. Varios multímetros pueden compartir una única fuente de alimentación, eliminando cualquier riesgo de interferencia. Este multímetro es ideal para bancos de pruebas de envejecimiento de fábrica, bancos de pruebas o cualquier otro equipo que requiera varios cabezales de medición.
Tensión de alimentación: 8-18 V CC
Extremo de prueba:
COM: Terminal de prueba común
V+: Entrada de tensión de prueba positiva
A+: Entrada de corriente de prueba positiva. Debido a que el cabezal de medición está diseñado con una tierra común (el cable de tierra del extremo de medición está conectado al de la fuente de alimentación), solo se puede conectar entre los terminales negativos de las fuentes de alimentación del equipo bajo prueba. Una conexión incorrecta puede dañar el dispositivo. (Para usar solo con un voltímetro, se recomienda conectar el cable amarillo al cable negro para evitar que el amperímetro parpadee debido a interferencias externas).
Método de conexión sin derivación: adecuado para "menos de 20 A" sin conexión externa.
