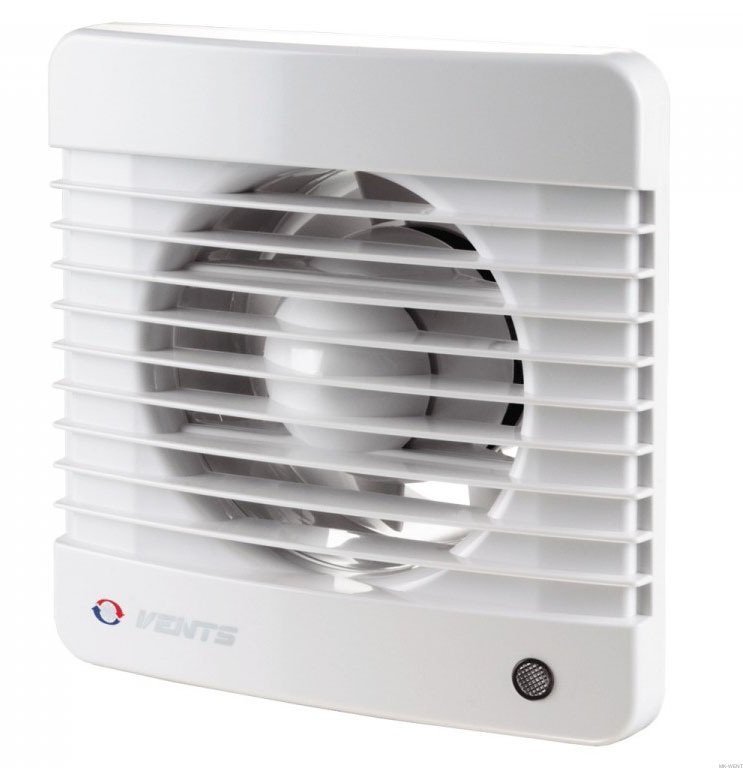

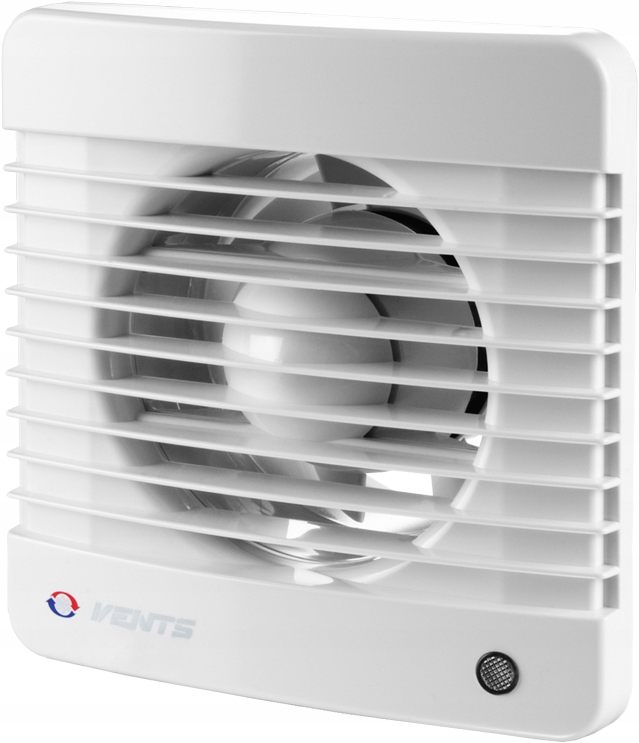

Ventilador de baño 125MT de 125 mm con temporizador y rejillas de ventilación.

Características principales:

• Diámetro del conector: 125 mm
• Longitud del conector: solo 69 mm
• Alta eficiencia: 185 m3/h
• Potencia del motor: 16,0 W
• Nivel de ruido: 35 dB(A) / 3 m
• Temporizador: Retardo de apagado: 2 ÷ 30 min.
• Indicador luz que indica el estado de funcionamiento del ventilador
• Fabricante de renombre - ventilaciones
• aerodinámicas palas de rotor (hélices)

Si busca un ventilador moderno y a la vez óptimamente eficiente, la serie M de vents (un fabricante líder de ventiladores en el mercado europeo) sin duda cumplirá con sus expectativas. Gracias a su fiable motor con protección térmica, los ventiladores de esta serie garantizarán una ventilación óptima en la habitación. Además, el aspecto muy moderno y sofisticado del ventilador sin duda satisfará el gusto refinado de muchos usuarios (el panel frontal está hecho de ABS de alta calidad resistente a los rayos UV). Además, los ventiladores de esta serie tienen una luz indicadora que indica el estado de funcionamiento del ventilador.

Descripción

Ventilador extractor moderno con un diseño elegante destinado a su uso en cuartos de ducha, baños, cocinas y otros espacios habitables. Máxima eficiencia combinada con un diseño moderno que garantiza un microclima ideal. Se monta en conductos de ventilación o se conecta a un conducto de ventilación redondo.

Ventajas

Carcasa e impulsor fabricados en plástico de alta calidad, duradero y resistente a los rayos UV. El perfil aerodinámico especialmente diseñado garantiza una alta eficiencia de aire. La alta clase de protección IP 34 proporciona una solución ideal para la ventilación del baño.

Ventajas del motor

Bajo consumo de energía gracias a un motor moderno y de alta eficiencia. Los rodamientos sin mantenimiento que no requieren lubricación garantizan más de 40.000 horas de funcionamiento ininterrumpido. El motor está equipado con protección térmica para evitar el sobrecalentamiento.

Automático

Gracias a la función de temporizador (apagado), el ventilador puede funcionar durante un período de tiempo de aproximadamente 2 a aproximadamente 30 minutos después de que el ventilador se apague mediante un interruptor (por ejemplo, desde un sistema de iluminación).

Para utilizar la función de retardo de apagado (temporizador) del ventilador, se requiere un cable eléctrico de tres conductores (desde el interruptor al ventilador).

Datos técnicos

• Tensión nominal de alimentación: 230 V
• Frecuencia nominal: 50 Hz
• Potencia: 16,0 W
• Caudal de aire: 185 m3/h
• Presión sonora: 35 dB(A)/3m
• Presión estática: 55 Pa
• Consumo de corriente: 0,1 A
• Velocidad del motor - 2400 rpm
• Máx. Temperatura de funcionamiento: 45 °C
• Grado de protección: IP34
• Peso: 0,7 kg

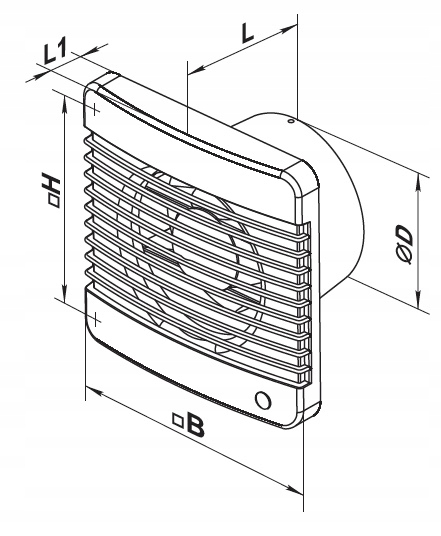

Dimensiones [mm]

• ØD: 125
• B: 180
• H: 150
• L: 94
• L1: 25

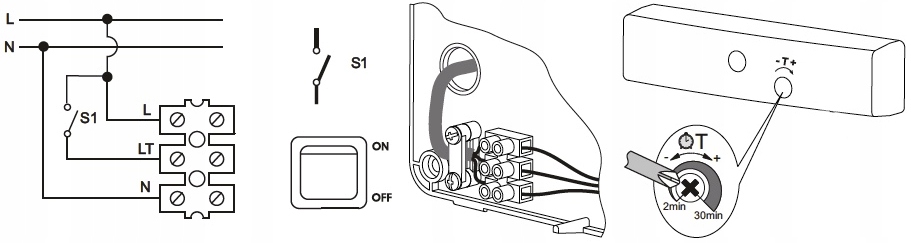

Diagrama de conexión eléctrica

Se requiere una instalación eléctrica de tres cables para conectar el ventilador que funciona desde el interruptor al ventilador.

• L - Voltaje (conectado permanentemente)
• N - Neutro (cero)
• LT - Voltaje (interrumpido por el interruptor)
• S1 - Interruptor

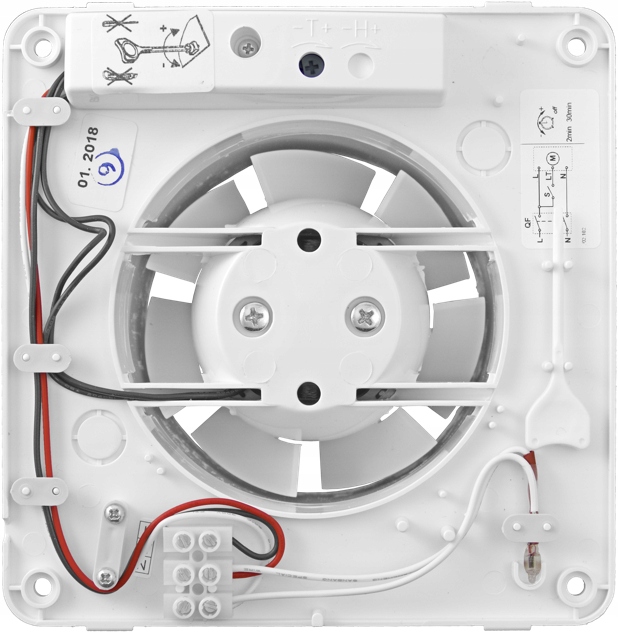

Conexión correcta de un ventilador con temporizador:

- ajuste el potenciómetro del temporizador al mínimo (gire el potenciómetro muy suavemente, hasta que sienta una ligera resistencia, ya que puede dañar fácilmente el potenciómetro al girarlo sobre su eje). Luego conecte los terminalesL - fase y N - cero. Después de aplicar voltaje con esta conexión, el ventilador debería encenderse durante unos segundos y luego apagarse por sí solo. A continuación, conecta el tercer cable al terminal LT (utilizando, por ejemplo, el cable amarillo-verde como fase interrumpida por el interruptor, conectándolo adecuadamente a la entrada del mismo). Esta conexión nos permite utilizar la función de temporizador del ventilador. Si no disponemos de una instalación de tres cables que vaya desde el interruptor al ventilador, no es posible conectar un ventilador con función de temporizador (interruptor temporizador).
