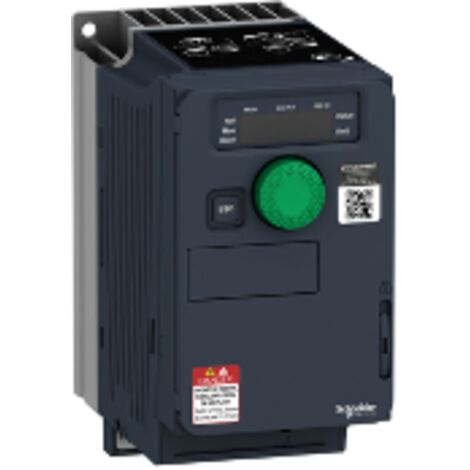

Variador de velocidad ATV320-0.37kW-380...500V-3 fase-compacto - ATV320U04N4C

Complementarionúmero de entrada digital : 7entrada discreta : STO par de torsión seguro, 24 V CC, impedancia: 1.5 kOhmDI1...DI6 entradas lóg., 24 V CC - tipo de cable: 30 V)DI5 programables como entrada de pulsos, estado 1 0...30 kHz, 24 V CC - tipo de cable: 30 V)lógica de entrada digital : Lógica positiva (fuente)Lógica negativa (fregadero)número de salida digital : 3salida discreta : Colector abierto DQ+ 0...1 kHz 30 V CC 100 mAColector abierto DQ- 0...1 kHz 30 V CC 100 mAnúmero de entrada analógica : 3tipo de entrada analógica : AI1 tensión, estado 1 0...10 V CC, impedancia: 30 kOhm, impedancia 10 bitsAI2 tensión diferencial bipolar, estado 1 +/- 10 V CC, impedancia: 30 kOhm, impedancia 10 bitsAI3 corriente, estado 1 0...20 mA (o 4-20 mA, x-20 mA, 20-x mA u otros patrones según configuración), impedancia: 250 Ohm, impedancia 10 bitsnúmero de salida analógica : 1tipo de salida analógica : Corriente configurable por software AQ1, estado 1 0...20 mA frecuencia de cambio 800 Ohm, impedancia 10 bitsTensión configurable por software AQ1, estado 1 0...10 V CC frecuencia de cambio 470 Ohm, impedancia 10 bitstipo de salida de relé : Lógica relé configurable R1A 1 NA de acuerdo con 100000 ciclosLógica relé configurable R1B 1 NC de acuerdo con 100000 ciclosLógica relé configurable R1CLógica relé configurable R2A 1 NA de acuerdo con 100000 ciclosLógica relé configurable R2Cnumber of inputs, bidirectional, not potential-free : 0number of inputs, potential-free : 0intensidad de conmutación máxima : Salida de relé R1A, R1B, R1C en resistivo cables para , cos phi = 1, estado 1 3 A en 250 V CASalida de relé R1A, R1B, R1C en resistivo cables para , cos phi = 1, estado 1 3 A en 30 V CCSalida de relé R1A, R1B, R1C, R2A, R2C en inductivo cables para , cos phi = 0,4 x 7 ms, estado 1 2 A en 250 V CASalida de relé R1A, R1B, R1C, R2A, R2C en inductivo cables para , cos phi = 0,4 x 7 ms, estado 1 2 A en 30 V CCSalida de relé R2A, R2C en resistivo cables para , cos phi = 1, estado 1 5 A en 250 V CASalida de relé R2A, R2C en resistivo cables para , cos phi = 1, estado 1 5 A en 30 V CCcorriente mínima de conmutación : Salida de relé R1A, R1B, R1C, R2A, R2C, estado 1 5 mA en 24 V CCencoder protocol : RS 422computer port : Trueoptical interface present : Falsemétodo de acceso : Esclavo CANopennumber of HW interfaces parallel : 0,0number of HW interfaces industrial Ethernet : 0,0number of HW interfaces PROFINET : 0,0number of HW interfaces serial RS232 : 0,0number of HW interfaces serial RS422 : 0,0number of HW interfaces serial RS485 : 1,0number of HW interfaces serial TTY : 0,0number of HW interfaces USB : 0,0number of HW interfaces other : 1,0supporting protocol for AS-Interface Safety at Work : Falsesupporting protocol for ASI : Falsesupporting protocol for SUCONET : Falsesupporting protocol for BACnet : Falsesupporting protocol for CAN : Truesupporting protocol for Data-Highway : Falsesupporting protocol for DeviceNet : Truesupporting protocol for DeviceNet Safety : Falsesupporting protocol for EtherNet/IP : Truesupporting protocol for Foundation Fieldbus : Falsesupporting protocol for INTERBUS : Falsesupporting protocol for INTERBUS-Safety : Falsesupporting protocol for KNX : Falsesupporting protocol for LON : Falsesupporting protocol for MODBUS : Truesupporting protocol for other bus systems : Truesupporting protocol for PROFIBUS : Truesupporting protocol for PROFINET CBA : Falsesupporting protocol for PROFINET IO : Truesupporting protocol for PROFIsafe : Falsesupporting protocol for SafetyBUS P : Falsesupporting protocol for SERCOS : Falsesupporting protocol for TCP/IP : True4 quadrant operation possible : Trueperfil de control de motor asíncrono : Ley tensión/frecuencia, 5 puntosControl vectorial de flujo sin sensor, estándarLey tensión/frecuencia - ahorro de energía, U/f cuadráticaControl vectorial sin sensorLey tensión/frecuencia, 2 puntosperfil de control de motor síncrono : Control de vector sin sensormaximum output frequency : 0,599 kHzsobrepar transitorio : 170...200 % Par nominal del motorrampas de aceleración y deceleración : LínealUSCUSConmutación de rampaAcceleration/deceleration ramp adaptationAcceleration/deceleration automatic stop with DC injectioncompensación desliz, motor : Automático sea cual sea la cargaAjustable 0...300%No disponible en ley tensión/frecuencia (2 ó 5 puntos)frecuencia de conmutación : 2...16 kHz regulable4...16 kHz confrecuencia de conmutación nominal : 4 kHzfrenado hasta parada : Mediante inyección de CCbrake chopper integrated : Truemaximum associated fuse rating : 4,0 Acorriente de línea : 2,1 A en 380 V - tipo de cable: carga pesada)1,6 A en 500 V - tipo de cable: carga pesada)Máxima Corriente de Entrada por fase : 2,1 Amaximum output voltage : 500 VPotencia nominal de salida : 0,37 kWpotencia aparente : 1,4 kVA en 500 V - tipo de cable: carga pesada)capacity of DC link : 110 µFFrecuencia de red : 50...60 Hzrelative symmetric network frequency tolerance : 5 %Corriente de cortocircuito de la red : 5 kA1 phase low current possible : Falsebase load current at high overload : 27,5 Aapplication in domestic and commercial area permitted : Falseapplication in industrial area permitted : TrueEMC limit value (complied) : Truepower loss per device current dependent : 23,0 Wpower loss static current independent : 23,0 Wpotencia disipada en W : Ventilador, estado 1 23,0 W en 380 V) : 4 kHzMaterial de la carcasa : Plásticowith safety function Safely Limited Speed (SLS) : Truewith safety function Safe brake management (SBC/SBT) : Falsewith safety function Safe Operating Stop (SOS) : Falsewith safety function Safe Position (SP) : Falsewith safety function Safe programmable logic : Falsewith safety function Safe Speed Monitor (SSM) : Falsewith safety function Safe Stop 1 (SS1) : Truewith sft fct Safe Stop 2 (SS2) : Falsewith safety function Safe torque off (STO) : Truewith safety function Safely Limited Position (SLP) : Falsewith safety function Safe Direction (SDI) : FalseTipo de protección : Interrupc fase entrada, estado 1 variador de velocidadSobreintensidad entre fases de salida y tierra, estado 1 variador de velocidadProtección contra sobrecalentamiento, estado 1 variador de velocidadCortocircuito entre fases del motor, estado 1 variador de velocidadProtección térmica, estado 1 variador de velocidadoperating element present : TrueAnchura : 105,0 mmaltura : 142,0 mmProfundidad : 158,0 mmPeso del producto : 1,2 kgerror líneal : AI1, AI2, AI3, estado 1 +/-0,2...0,5 % del valor máximo para entrada analógicaAQ1, estado 1 +/- 0,3 % para salida analógicaprecisión : +/- 0.7 % AI1, AI2, AI3 para una temperatura de -10...60 °C entrada analógica+/- 0,5 % AI1, AI2, AI3 para una temperatura de 25 °C entrada analógica+/- 1 ° AQ1 para una temperatura de 25 °C salida analógica+/- 2 % AQ1 para una temperatura de -10...60 °C salida analógicaduración de muestreo : 2 ms - tipo de cable: AI1, AI2, AI3) - entrada analógica2 ms - tipo de cable: AQ1) - salida analógicatiempo de actualización : Entrad lóg, - tipo de cable: DI1...DI4), estado 1 8 msSalida de relé - tipo de cable: R1A, R1B, R1C), estado 1 2 msSalida de relé - tipo de cable: R2A, R2C), estado 1 2 ms
