Descripción general

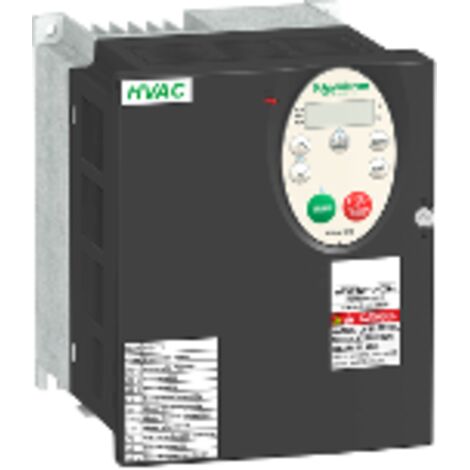

El variador de velocidad Altivar ATV212 es un dispositivo diseñado para controlar motores asíncronos en aplicaciones industriales, especialmente en sistemas HVAC. Con una potencia de 3 kW (4 hp) y una tensión de 480V, este variador ofrece un rendimiento eficiente y versátil, ideal para diversas aplicaciones de control de velocidad.Especificaciones técnicas
- Potencia aparente: 5,5 kVA
- Corriente de salida permanente: 7,2 A (380 V), 7,2 A (460 V)
- Corriente transitoria máxima: 7,9 A
- Frecuencia de salida: 0.5...200 Hz
- Frecuencia de conmutación: 12...16 kHz (ajustable)
- Gama de velocidad: 1...10
- Precisión de velocidad: +/-10%
- Precisión de par: +/- 15%
- Sobrepar transitorio: 120% del par nominal
- Dimensiones: 142 mm (ancho) x 184 mm (alto) x 150 mm (profundidad)
- Peso: 3,35 kg
- Grado de protección: IP21
- Potencia disipada máxima: 137 W
- Caudal de aire: 47 m³/h
Compatibilidad y accesorios
- Tipo de cable: IEC, sin kit de montaje
- Conectores: 1 RJ45, 2-filos RS 485
- Opciones de comunicación: LonWorks, BACnet, Modbus
Instalación
- Posición de montaje: Vertical +/- 10 grados
Uso
- Aplicaciones específicas: HVAC, control de compresores y ventiladores
- Tipo de arrancador de motor: Variador de velocidad
Otra información
- Protecciones: Sobrecarga, cortocircuito, pérdida de fase, sobrecalentamiento, entre otras
- Protocolo de comunicación: APOGEE, LonWorks, BACnet, Modbus
- Resolución en frecuencia: 0,024/50 Hz
- Duración de muestreo: 2 ms +/- 0,5 ms
