Descripción general

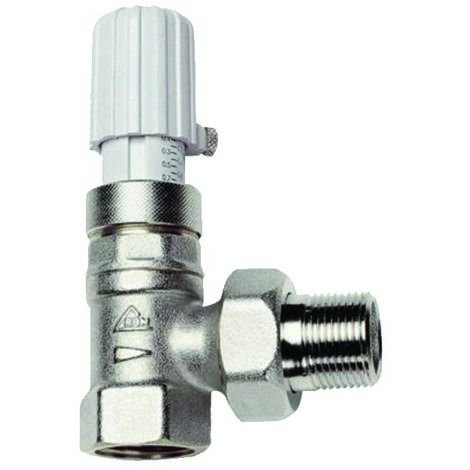

Las válvulas de derivación de presión diferencial de 3/4 están diseñadas para sistemas hidrotérmicos y de climatización, garantizando la correcta redistribución del fluido en caso de interrupción parcial o total del flujo a través de las válvulas de corte en los terminales de distribución (radiadores, fan-coils, ventiloconvectores, etc.) y al cerrar las válvulas de zona.Especificaciones técnicas
- Fluido: agua o mezcla de agua y glicol (máx. 50%)
- Material del cuerpo: latón P-OT58 UNI 5705-65 forjado en caliente
- Juntas: juntas tóricas de EPDM (normas AFNOR NFT 46-011 y 46-013)
- Volante: resina ABS antichoque
- Muelle de calibración: acero AISI 302 (UNI 6900-71)
- Presión máxima de funcionamiento: 10 bar
- Presión de calibración: 0,1 - 0,7 bar
- Temperatura máxima del fluido: 110°C
- Acabado: superficie niquelada satinada
Compatibilidad y accesorios
- Compatible con soluciones anticongelantes en las dosis recomendadas
Instalación
- Instalación entre columnas verticales de distribución primaria
- Instalación en colectores de distribución primaria para un control óptimo del caudal
- Puede utilizarse en sistemas con varias zonas de distribución para mejorar la regulación de la presión diferencial
Uso
La calibración se realiza mediante el mando de control que afloja el muelle de compresión, permitiendo un ajuste hasta 70 kPa (7000 mm H₂O). Para una mayor sensibilidad, se recomienda el uso de varias válvulas de derivación en sistemas multizona.Otra información
