Descripción general

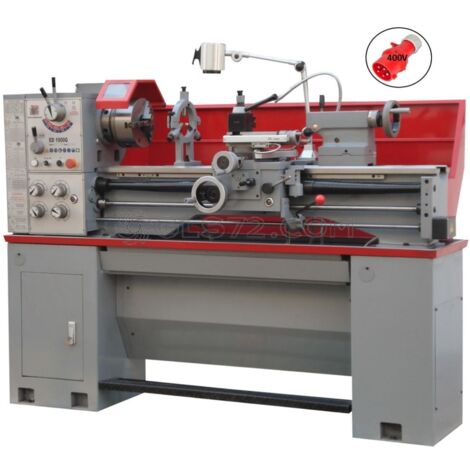

El torno paralelo para metal Holzmann ED1000G es una máquina industrial de alta precisión, diseñada con una robusta estructura de fundición gris que minimiza las vibraciones y asegura un rendimiento óptimo. Este torno es versátil y fiable, ideal para diversos tipos de mecanizado, y cuenta con una base extra ancha que proporciona estabilidad durante su uso. Equipado con un freno electromecánico de pie, garantiza la seguridad del operario y reduce los tiempos improductivos.Especificaciones técnicas
- Potencia motor S1 / S6: 1500 / 2100 W
- Voltaje: 400 V
- Ancho de bancada: 187 mm
- Hilo de rosca por pulgadas: 2,25-40
- Rosca métrica: 0,45-10 mm
- Herramienta de corte máx.: 20 x 20 mm
- Velocidad rotación husillo: 70-1900 min-1
- Diámetro máx. sin puente: 470 mm
- Diámetro máx. sobre el carro: 198 mm
- Cono del contrapunto: MK4/MT4
- Nariz del husillo: MK6
- Eje contrapunto: 52 mm
- Recorrido carro longitudinal: 810 mm
- Alimentación Longitudinal: (16) 0,078-1,044
- Recorrido del contrapunto: 100 mm
- Recorrido del carro transversal: 190 mm
- Recorrido carro auxiliar: 88 mm
- Distancia entre puntos: 1000 mm
- Diámetro máx. sobre bancada: 360 mm
- Altura del centro: 180 mm
- Peso neto / bruto: 630 / 680 kg
Compatibilidad y accesorios
- Dispositivo de refrigeración
- Plato de 3 garras Ø 200 mm
- Plato de 4 garras Ø 250 mm
- Plato del husillo Ø 250 mm
- Protector del husillo
- Base de la máquina montada luneta fija
- 2 puntas fijas CM4
- Reducción de CM6 / CM4
- Herramientas de montaje
- Lámpara de trabajo halógena
- Torreta de 4 posiciones
Instalación
- Montaje del eje Camlock D1-5 según DIN 55029
- Guías deslizantes ajustables mediante cuñas
Uso
- Desplazamiento lateral del contrapunto de +/- 5 mm para torneado cónico
- Banco prismático con guías endurecidas por inducción y rectificadas con precisión
- Protección del plato con visor de policarbonato y micro de seguridad
Otra información
- No incluye display digital
- Equipado con protección trasera metálica para minimizar la proyección de virutas y salpicaduras de fluido de corte
- Bandeja frontal extraíble para la recogida de virutas
- Contrapunto de accionamiento manual y fijación a través de tuercas y tornillos
