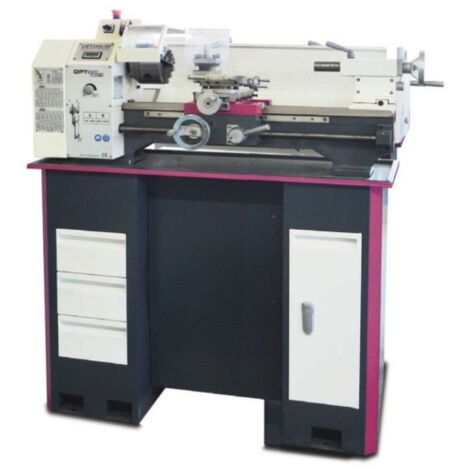

Torno de precisión para los usuarios más exigentes TU 2406 230 V

Torno de precisión para los usuarios más exigentes TU 2406. El torno de precisión TU 2406 es ideal para usuarios exigentes. Fabricado con precisión, garantiza concentricidad superior a 0,009 mm, cuenta con husillos trapezoidales y rodamientos P5. Su diseño incluye ajustes finos y un portaherramientas cuádruple, además de un panel de control intuitivo. Con ajuste rápido y parada de emergencia, ofrece estabilidad y amplios accesorios. Sus dimensiones son 1250x594x484 mm y pesa 127 kg, con potencia de motor de 0,75 kW a 230 V.

CARACTERÍSTICAS

• Fabricado con precisión
• Guía de eje Z templada y rectificada
• Concentricidad garantizada de la punta del husillo mejor que 0,009 mm
• Husillos trapezoidales enrollados
• Husillo almacenado en dos cojinetes sinterizados
• Dos rodamientos de rodillos cónicos en calidad P5
• Trineo elaborado con precisión
• Volantes con escala fina ajustable 0,04 / 0,01 mm
• Portaherramientas cuádruple
• Todas las guías se pueden ajustar mediante tiras de cuña.
• Concentricidad - mandril mejor que 0,05 mm
• Husillo de avance para corte de roscas o torneado longitudinal automático
• Rotación derecha/izquierda conmutable en el panel de control
• Contrapunto para torneado cónico ajustable ± 5 mm
• Contrapunto y volante con escala fina ajustable de 0,02 mm
• Ajuste rápido, sencillo y sin herramientas mediante palanca de sujeción.
• Interruptor de impacto de parada de emergencia
• Cojinete de empuje
• Amplios accesorios
• Mandril de torno de 3 mordazas incluido en el suministro estándar
• Valor estable

TU 2406V

• Cambio de velocidad fácilmente ajustable mediante potenciómetro
• Pantalla de velocidad digital
• Clase de filtro EMC C1

ESPECIFICACIONES TÉCNICAS

Dimensiones y pesos

• Longitud aprox. 1250 milímetros
• Ancho/profundidad aprox. 594 milímetros
• Altura aprox. 484 milímetros
• Peso aproximado. 127 kilogramos

Datos eléctricos

• Salida del motor de accionamiento 0,75 kW
• Tensión de alimentación 230 V
• Frecuencia de red 50 Hz

Parcelas

• Paso métrico 0,4 – 3,5 mm/vuelta
• Número de pasos métricos 14
• Campo imperial 44 – 10 Gg/1"
• Número de pasos imperiales 12

Rango de velocidad

• Número de marchas 6
• Rango de velocidad 125 – 2000 min¯¹

Huso

• Mandril de husillo cilíndrico Ø 52 mm
• Diámetro del orificio del husillo/diámetro del paso de la varilla 21 milímetros
• Altura máxima del portaherramientas 12 milímetros
• Cono del husillo MK 3

Contrapunto

• Arrojar MK 2
• Trazo de pluma 60 milímetros

Ejes

• Corredera superior de desplazamiento 75 milímetros
• Carro transversal de viaje 120 milímetros
• Silla de carruaje de viaje 550 milímetros

Áreas de trabajo

• Altura máxima 125 milímetros
• Ancho máximo 550 milímetros
• Diámetro de giro sobre la bancada de la máquina 250 milímetros
• Diámetro de oscilación por encima del carro de planeamiento 148 milímetros
• Ancho de la cama 133 milímetros
• VPE 1

COMPONENTES/EMBALAJE

Unidad: ud.

Unidad de embalaje: 1

• Plato de torno de tres mordazas Ø 125 mm, excitación central
• Punto de centrado fijo MK 2 y MK 3
• Mamparo
• Sartén para patatas fritas
• Portaherramientas cuádruple
• Juego de cambio de marchas
• Herramienta operativa

PARA QUÉ TIPO DE TRABAJO ES APROPIADO

El Torno de precisión para los usuarios más exigentes TU 2406 es adecuado para:

• Mecanizado de piezas
• Prototipado
• Hobby y bricolaje
• Educación
• Industria artesanal

CERTIFICACIÓN

- DIN EN 55011: La normativa DIN EN 55011 se refiere a los límites y métodos de medición de la emisión de interferencias electromagnéticas de equipos industriales, científicos y médicos. Esta norma establece criterios para asegurar que los dispositivos no generen interferencias que puedan afectar a otros equipos electrónicos y también define los niveles permitidos de radiación electromagnética. Es esencial para garantizar el cumplimiento en el diseño y uso de equipos que operan en entornos donde la compatibilidad electromagnética es crucial.
