Descripción general

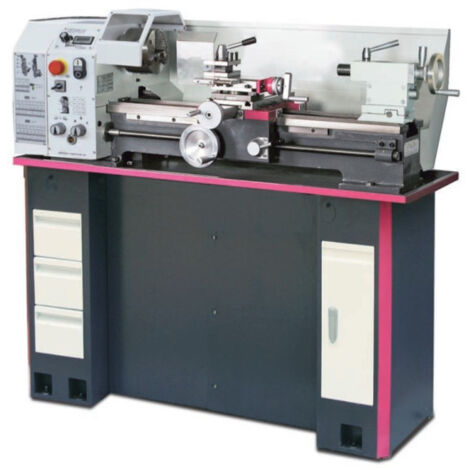

El Torno con precisión de concentricidad TU 2506 230 V ofrece una precisión excepcional con una concentricidad de husillo ≤ 0,009 mm. Su potente motor sin mantenimiento y guías ajustables garantizan un rendimiento óptimo. Incluye un mandril de 3 mordazas, portaherramientas cuádruple y un contrapunto ajustable para torneado cónico. Con un lecho de fundición gris y ajuste rápido sin herramientas, es ideal para trabajos exigentes. Además, tiene un sistema de cambio de velocidad ajustable y es totalmente equipado para productividad inmediata.Especificaciones técnicas
Dimensiones y pesos
- Longitud aprox. 1250 milímetros
- Ancho/profundidad aprox. 585 milímetros
- Altura aprox. 475 milímetros
- Peso aproximado 138 kilogramos
Datos eléctricos
- Salida del motor de accionamiento 0,75 kW
- Tensión de alimentación 230 V
- Frecuencia de red 50 Hz
Alimentación
- Rango de alimentación longitudinal 0,07 – 0,4 mm/rev
- Número de avances longitudinales 6
Parcelas
- Paso métrico 0,2 – 4 mm/rev
- Número de pasos métricos 21
- Campo imperial 56 – 8 Gg/1"
- Número de pasos imperiales 21
Rango de velocidad
- Número de marchas 6 pasos
- Rango de velocidad 125 – 2000 min¯¹
Huso
- Mandril de husillo cono corto
- Diámetro del orificio del husillo/diámetro del paso de la varilla 26 milímetros
- Altura máxima del portaherramientas 12 milímetros
- Cono del husillo MT 4
Contrapunto
- Arrojar MK 2
- Trazo de pluma 65 milímetros
- Diámetro de la pluma 30 milímetros
Ejes
- Corredera superior de desplazamiento 70 milímetros
- Carro transversal de viaje 110 milímetros
- Silla de montar para carruaje de viaje 550 milímetros
Áreas de trabajo
- Altura máxima 125 milímetros
- Ancho máximo 550 milímetros
- Diámetro de giro sobre la bancada de la máquina 246 milímetros
- Diámetro de oscilación por encima del carro de planeamiento 149 milímetros
- Ancho de la cama 134 milímetros
- VPE 1
Compatibilidad y accesorios
- Plato de torno de tres mordazas Ø 125 mm, excitación central
- Punto de centrado fijo MK 2 y MK 4
- Portaherramientas cuádruple de 12 mm
- Herramienta de torno HSS
- Mamparo
- Sartén para patatas fritas
- Juego de cambio de marchas
- Herramienta operativa
