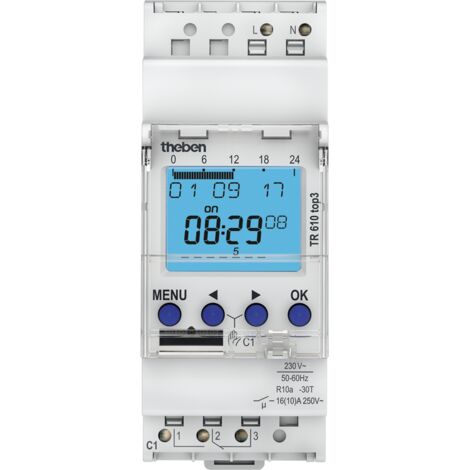

Theben TR 610 top3 Interruptor horario digital carril DIN, carril DIN, 2TE, 1 canal, programa semanal, App, 6100130

Theben TR 610 top3 Interruptor horario digital carril DIN, carril DIN, 2TE, 1 canal, programa semanal, App, 6100130

• Fabricante: Theben
• Tensión de servicio: 230 V AC
• Frecuencia: 50 - 60 Hz
• Ancho: 2 TE
• Tipo de montaje: Carril DIN
• Tipo de contacto: Intercambiador
• Salida de conmutación: Independiente de la fase
• Ancho de apertura: <, 3 mm
• Programa: Programa semanal
• Funciones del programa: ON-OFF
• Número de canales: 1
• Número de espacios de memoria: 56
• Reserva de marcha: 10 años
• Potencia de conmutación a 250 V CA, cos φ = 1: 16 A
• Potencia de conmutación a 250 V AC, cos φ = 0,6: 10 A
• Carga de lámparas incandescentes/halógenas: 2600 W
• Lámparas fluorescentes compactas: 1100 W
• Lámpara LED <, 2 W: 50 W
• Lámpara LED 2-8 W: 600 W
• Lámpara LED >, 8 W: 600 W
• Carga de lámparas fluorescentes (VVG) no compensada: 2600 VA
• Carga de lámparas fluorescentes (VVG) compensada en serie: 2600 VA
• Carga de lámparas fluorescentes (VVG) con compensación paralela: 1300 VA 130 µF
• Corriente de arranque: máx. 800 A / 200 µs
• Potencia de conmutación mín.: aprox. 10 mA
• Tiempo de conmutación más corto: 1 min
• Precisión de marcha a 25 °C: típico ± 0,25 s/día (cuarzo)
• Base de tiempo: Cuarzo
• Potencia en espera: ~0,4 W
• Tipo de conexión: Bornes enchufables DuoFix
• Pantalla: Pantalla LCD iluminada con línea de texto
• Elementos de mando: 4 teclas táctiles
• Material de la carcasa y del aislamiento: Termoplásticos autoextinguibles resistentes a altas temperaturas
• Tipo de protección: IP 20
• Clase de protección: II según EN 60 730-1
• Tensión: 230 V AC
• Temperatura ambiente: 30°C ... 60°C
• Predecesor: 6100100, TR 610 top2
• Número de artículo: 6100130

Temporizador digital

Theben TR 610 top3

• Carril DIN
• Carril DIN
• 2TE
• 1 canal
• Programa semanal
• App

El TR 610 top3 de Theben se presenta como un interruptor horario digital monocanal de alto rendimiento con programa semanal. Este multitalento de los temporizadores ha sido probado en el laboratorio acreditado por VDE de Theben AG para soportar una cifra superior a la media de 40.000 ciclos de conmutación (muy por encima de los 5.000 ciclos exigidos con carga máxima) y se utiliza en todo el mundo en el control de iluminación, fuentes, bombas, sistemas de acceso como barreras y puertas, equipos de calefacción como radiadores eléctricos y radiadores infrarrojos, así como en otras aplicaciones que incluyen sistemas de alimentación animal y sirenas escolares.

Para usuarios e instaladores, esto significa: «Instalar y olvidar». Una reserva de marcha de 10 años y la conmutación en paso por cero integrada para un funcionamiento que protege el relé, así como la capacidad de gestionar altas cargas de lámparas de hasta 600 W en LED, son características que definen la fiabilidad de Theben.

Funciones como el cambio automático entre horario de verano e invierno, ajustes preinstalados de fecha y hora, un contador de horas de funcionamiento integrado y un programa especial de vacaciones representan el estándar tecnológico. Además, el reloj ofrece supervisión de intervalos de mantenimiento, así como una pantalla de alto contraste con retroiluminación opcional.

La filosofía de manejo del TR 610 top3 se corresponde con la de los demás aparatos de la serie top3. Los programas de conmutación se pueden ajustar directamente en el reloj o programarse mediante la aplicación OBELISK top3 y, a continuación, transferirse de forma segura mediante un dongle Bluetooth OBELISK top3 BLE independiente (n.º de artículo 9070130).

Sus ventajas:

• Temporizador digital con programa semanal
• 1 canal
• Programación de la aplicación posible
• Transmisión segura a través de Bluetooth Low Energy OBELISK top3 opcional
• Máxima seguridad contra manipulaciones, los programas de temporización solo se pueden transferir de la aplicación al reloj si el Bluetooth OBELISK top3 está insertado en el reloj
• 100 % compatible con top2
• Bornes de resorte DuoFix
• Para 2 conductores cada uno
• Alambre o hilo (con o sin terminal de cable)
• Diámetro del alambre: 0,5 - 2,5 mm²
• Botón de accionamiento para liberar la conexión enchufable
• Guía del operador orientada al texto en la pantalla
• Fecha y hora preestablecidas
• plena operatividad sin conexión a la red
• 56 posiciones de memoria
• Interfaz para tarjeta de memoria OBELISK top2 (programación de PC)
• 2º programa de conmutación enchufable
• Copia de programas
• Seguro de programa
• 10 años de reserva de marcha (batería de litio)
• Conmutación de paso por cero para una conmutación que protege el relé y altas cargas de lámparas (no en aparatos de 24 V)
• Tiempos de conexión y desconexión
• Preselección de circuito
• Circuito continuo ON/OFF
• Contador de horas de funcionamiento integrado
• Posibilidad de reinicio
• Función de servicio para el control de los intervalos de mantenimiento
• Programa de vacaciones
• Iluminación de la pantalla (desactivable)
• Codificación PIN
• Cambio automático de horario de verano/invierno
• Desactivable
• Las reglas de conmutación para Europa, EE. UU. y otros países ya están almacenadas
• Regla de conmutación propia o conmutación según fecha fija seleccionable

Dibujos técnicos:

Circuito de cruce por cero de nuevo desarrollo

Gracias a la conmutación de paso por cero completamente rediseñada, controlará con total seguridad las elevadas corrientes de conexión de los LED. Con top3 conmuta 5 veces más potencia LED en comparación con top2 (máximo 600 vatios). Además, se protege el contacto de relé y se prolonga la vida útil de los dispositivos top3. Protege sus inversiones y nuestro medio ambiente

Funcionamiento cómodo

Programe los programas horarios fácilmente en su smartphone o tableta (Android e iOS), de forma gráfica o en lista. Envíe comandos directos desde la app al reloj y ajuste la hora en la app si es necesario.

Bajo consumo en espera

En comparación con los componentes Bluetooth fijos, el consumo en stand-by de un OBELISK top3 enchufable con tecnología de bajo consumo se reduce considerablemente. El resultado: mayor eficiencia energética con costes más bajos.

Alta protección de la inversión

Bluetooth Low Energy es una tecnología con futuro que ya se utiliza con éxito en el ámbito del Smart Home. Es compatible tanto con Android como con iOS y le garantiza una protección a largo plazo de sus inversiones.

Coordenadas geográficas integradas

La app toma su ubicación actual de la función de localización del dispositivo móvil. Esta se puede transmitir a los temporizadores astronómicos SELEKTA top3 y le ahorra la introducción manual que consume tiempo de sus coordenadas geográficas (longitud y latitud).

Máxima seguridad contra la manipulación

Los programas horarios solo se pueden transferir de la app al reloj si el Bluetooth OBELISK top3 está insertado en el reloj. Así protegemos su dispositivo contra accesos no deseados de terceros y garantizamos la máxima seguridad contra manipulaciones. Un aspecto importante, sobre todo en dispositivos instalados en lugares públicos.

Transmisión sin tensión

La transferencia de un programa horario a un dispositivo top3 también puede realizarse sin conexión a la red. Prepare el reloj para el montaje transfiriendo el programa horario simplemente en modo batería.

Guardar, enviar y transmitir

Guarde programas horarios directamente desde la app en la nube, envíe programas por correo electrónico o transfiéralos de smartphone a smartphone. Más cómodo es casi imposible.
