Descripción general

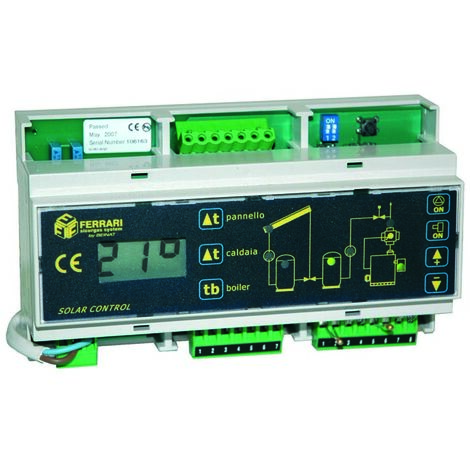

El termostato solar SC200 es un regulador diseñado para controlar de manera precisa la temperatura de los paneles solares y distribuirla a diversas calderas de acumulación y sistemas de calefacción. A través de su pantalla, muestra las temperaturas de los paneles y de las calderas de forma secuencial. Utiliza sensores para detectar la temperatura del agua en las calderas y compararla con la del fluido de los paneles solares, activando la bomba cuando la temperatura de los paneles es superior a la del agua de la caldera. Este dispositivo permite la integración en sistemas de agua sanitaria y calefacción tradicional, ajustando la temperatura mediante el termostato del agua sanitaria.Especificaciones técnicas
- Instalación: cuadro eléctrico - barra Omega 9 módulos DIN EN 50092
- Alimentación: 230 Vac
- Absorción: 2 VA
- Capacidad de los contactos en los relés: 10A 250V (resistivo), 5A 30V (resistivo, contactos libres de tensión)
- Tipo de sensores: NTC 47K
- Temperatura de funcionamiento de los sensores: -20° ÷ +120°C
- Precisión: ± 1°C
- Distancia máxima entre sensores y centralita: 150 m
- Grado de protección: IP20
- Dimensiones de la barra Omega DIN EN 50092: L158 x H90 x D58 mm - 9 módulos
Compatibilidad y accesorios
- Configuración de 4 sistemas solares diferentes:
- 1er sistema: panel de caldera
- 2º sistema: panel de caldera más caldera de acumulación con control automático de temperatura
- 3er sistema: integración al sistema de calefacción con control automático
- 4º sistema: integración al sistema de piscina con control automático
- Incluye 4 sondas de control de temperatura en carcasa termoplástica estanca, versión de inmersión con grado de protección IP55
Instalación
- Instalación en cuadro eléctrico utilizando barra Omega de 9 módulos DIN EN 50092
Uso
- Controla la temperatura de los paneles solares y la distribuye a las calderas de acumulación y sistemas de calefacción
- Permite ajustar el diferencial de temperatura "delta T" entre 3°C y 15°C mediante botones en la unidad de control
- Conecta una fuente alternativa si la temperatura ajustada no alcanza la temperatura prefijada
