Descripción general

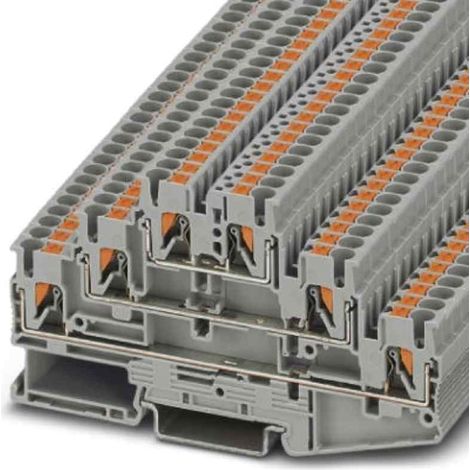

El bloque de conexión multietapa PHOENIX CONTACT PT 2,5-3L es un terminal multipiso diseñado para facilitar la conexión de cables mediante un sistema de conexión push-in. Este producto es ideal para aplicaciones donde se requiere un cableado eficiente y sin herramientas, permitiendo una instalación rápida y sencilla.Especificaciones técnicas
- Fabricante: Phoenix Contact
- Modelo: PT 2,5-3L
- Código de catálogo: 3210499
- Tipo: bloque de terminales de paso de tres niveles
- Número de niveles: 3
- Número de conexiones: 6
- Tecnología de conexión: push-in
- Sección transversal nominal: 2,5 mm²
- Rango de cable: 0,14 – 4 mm²
- Corriente nominal: 20 A
- Tensión nominal: 500 V
- Ancho: 5,2 mm
- Altura: 58 mm
- Longitud: 102 mm
- Longitud del nudo (máx.): 10 mm
- Longitud del nudo (mín.): 8 mm
- Sección transversal máx. de cable flexible: 2,5 mm²
- Sección transversal máx. de cable rígido: 2,5 mm²
- Sección transversal mín. de cable flexible: 0,14 mm²
- Sección transversal mín. de cable rígido: 0,14 mm²
- Color: gris
- Material: poliamida (PA)
- Clase de inflamabilidad: UL94 V0
- Tensión de sobretensión: 6 kV
- Aplicación: automatización industrial, cuadros eléctricos, instalaciones eléctricas
Compatibilidad y accesorios
- Clase de montaje: NS 35/7,5, NS 35/15
Instalación
El diseño compacto del bloque de conexión permite una instalación en espacios reducidos, facilitando el cableado sin necesidad de herramientas adicionales. Cada terminal cuenta con una toma de prueba adicional, lo que permite realizar comprobaciones de manera sencilla.
Uso
Este terminal es ideal para aplicaciones en entornos industriales y ferroviarios, donde se requiere un cableado eficiente y confiable. Su sistema de conexión push-in permite una instalación rápida y segura, eliminando la necesidad de herramientas para el cableado.
