Descripción general

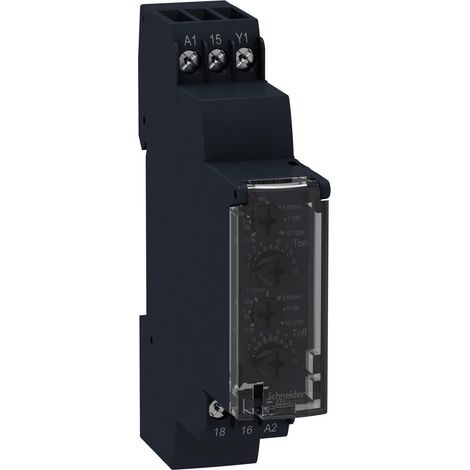

El relé temporizado modular Harmony Time RE17 es un dispositivo versátil diseñado para aplicaciones de control de tiempo. Ofrece un rango de temporización de 1 segundo a 100 horas, lo que lo hace ideal para diversas aplicaciones en sistemas eléctricos. Su diseño modular permite una fácil integración en diferentes configuraciones eléctricas.Especificaciones técnicas
- Tensión de alimentación: 24 a 240 V CA, 50/60 Hz
- Rango de tensión de uso: 0,85 a 1,1 Us
- Frecuencia de alimentación: 50...60 Hz +/- 5 %
- Tensión de entrada: 7 V
- Duración de la impulsión: 0,05 s típica
- Resistencia de aislamiento: 100 MΩ a 500 V CC
- Tensión asignada de choque: 5 kV durante 1,2/50 µs
- Retardo de respuesta máximo: 100 ms
- Modo de conexión: Bornes a vis
- Precisión de repetición: +/- 0,5 %
- Dériva en temperatura: +/- 0,05 %/°C
- Dériva en tensión: +/- 0,2 %/V
- Tiempo de reset: 350 ms
- Factor de marcha: 100 %
- Potencia consumida: 0...3 VA a 240 V CA
- Poder de corte: 0,5 A CA
- Corriente máxima de salida: 20 A
- Corriente conmutada mínima: 10 mA
- Corriente diferencial máxima: 5 mA
- Tensión de corte máxima: 250 V CA
Compatibilidad y accesorios
- Compatible con bornes a vis de diferentes tamaños: 1 x 0,5 a 1 x 3,3 mm² (AWG 20 a AWG 12) rígido, 2 x 0,5 a 2 x 2,5 mm² (AWG 20 a AWG 14) rígido, 1 x 0,2 a 1 x 2,5 mm² (AWG 24...AWG 14) flexible con embout, 2 x 0,2 a 2 x 1,5 mm² (AWG 24 a AWG 16) flexible con embout.
Instalación
- Instalación en panel con acceso a los bornes a vis para conexiones eléctricas.
Uso
- Ideal para aplicaciones que requieren control de tiempo en sistemas eléctricos.
- Puede ser utilizado en automatización de procesos y control de maquinaria.
Otra información
- Cumple con las normativas IEC 60664-1, IEC 60947-1 e IEC 61812-1.
