Sistema separador ba tipo stba 200

SYR Separador de sistema 6625, STBA 200 para válvula de retención, DN 15., 6625.15.002

• Fabricante: Syr
• Número de artículo: 6625.15.002

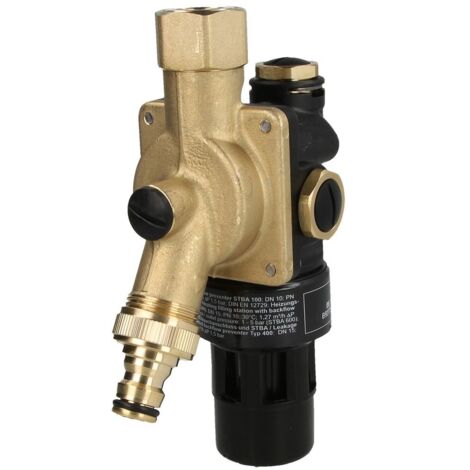

SYR Separador de sistema 6625, STBA 200 para la conexión a una válvula de retención, racores de conexión DN 15

El desconector de sistemas BA STBA 200 de SYR es un dispositivo de seguridad compacto según DIN EN 1717, grupo B, con separación controlada (sistema de tres cámaras). Corresponde al tipo de instalación BA allí definido y, por lo tanto, se puede utilizar para la protección hasta la categoría de fluidos 4 incluida.

Su función es evitar la aspiración o el reflujo de agua no potable hacia la red pública de agua potable. El desconector BA está preparado para la conexión a una válvula de toma de agua y cubre un gran número de aplicaciones (p. ej. equipos de limpieza química, imprentas, empresas químicas y alimentarias, tecnología de laboratorio y médica) y también el llenado de instalaciones de calefacción.

El desconector de red SYR BA STBA 200 incluye todos los componentes especificados en la norma DIN EN 1717 y está diseñado como un sistema de 3 cámaras con zona de presión de entrada, intermedia y de salida controlables. Cada zona de presión puede equiparse con válvulas de comprobación (accesorio 6625.15.902), permitiendo así el control de los dispositivos de seguridad mediante medición de presión. El desconector consta de 2 válvulas antirretorno (RV) conectadas en serie, equipadas con una zona intermedia ventilable. Si no hay toma de agua, las RV de entrada y salida, así como la válvula de descarga, están cerradas. En caso de aspiración inversa, la presión del lado de entrada desciende. La válvula de descarga se abre a más tardar cuando la presión diferencial entre la cámara previa y la intermedia ha descendido a 0,14 bar.



Datos técnicos:

Presión de funcionamiento: máx. 10 bar

Temperatura de funcionamiento: máx. 30 °C (entrada), máx. 65 °C (salida)

Temperatura ambiente: 5 °C - 40 °C

Posición de montaje: vertical, con embudo de desagüe hacia abajo

Medio: Agua potable

Caudal: 1,27 m³/h a Dp 1,5 bar.

Tamaño de conexión: DN 15
