SYR Separador de sistema 6610, LF DN 32, R 1 1/4, 6610.32.000

SYR Separador de sistema 6610, LF DN 32, R 1 1/4, 6610.32.000

• Fabricante: Syr
• Número de artículo: 6610.32.000

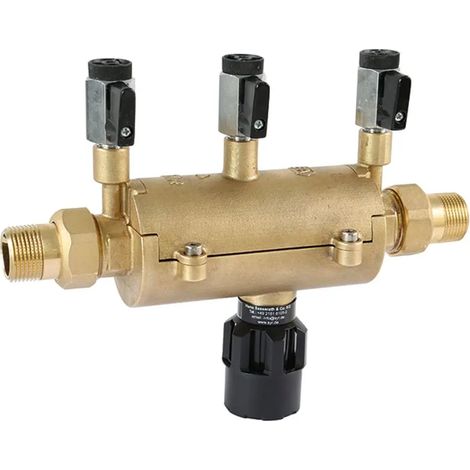

SYR Separador de sistemas 6610 In-line LF, DN 32, Racores de conexión R 1 1/4

El desconector BA 6610 In-line es una válvula de seguridad compacta según DIN EN 1717, grupo B, con separación controlada (sistema de tres cámaras). Corresponde al tipo de montaje BA definido en dicha norma y, por lo tanto, puede utilizarse para la protección hasta la categoría de fluidos 4 inclusive. Su función es evitar el retrosifonaje o el reflujo de agua no potable hacia la red pública de agua potable. El desconector BA cubre una amplia variedad de aplicaciones posibles (p. ej., imprentas, empresas químicas y alimentarias, tecnología médica y de laboratorio).

El desconector hidráulico BA 6610 incluye todos los componentes especificados en la norma DIN EN 1717 y está diseñado como un sistema de 3 cámaras con zona de presión previa, intermedia y posterior controlables. Además, está equipado con un filtro de suciedad integrado. Cada zona de presión dispone de válvulas de bola, lo que permite el control de los dispositivos de seguridad mediante medición de presión. El desconector hidráulico consta de 2 válvulas antirretorno (RV) conectadas en serie, equipadas con una zona intermedia ventilable. Si no hay toma de agua, las RV del lado de entrada y de salida, así como la válvula de descarga, permanecen cerradas. En caso de retrosifonaje, la presión de entrada desciende. La válvula de descarga se abre a más tardar cuando la presión diferencial entre la cámara de presión previa e intermedia desciende a 0,14 bar.



Datos técnicos:

Presión de funcionamiento: máx. 10 bar

Temperatura de servicio: máx. 65 °C

Posición de montaje: horizontal, conexión de embudo hacia abajo

Medio: Agua potable

Caudal: 13,0 m³/h con Dp 1,5 bar.

Tamaño de conexión: DN 32
