Descripción general

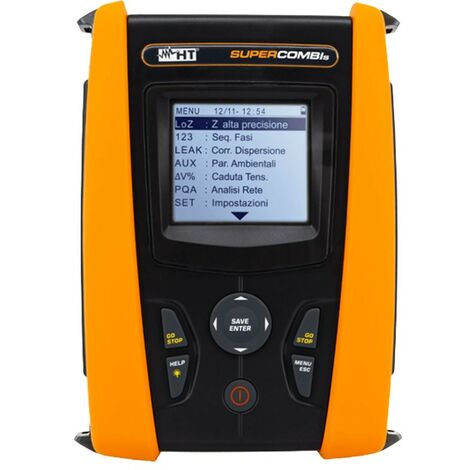

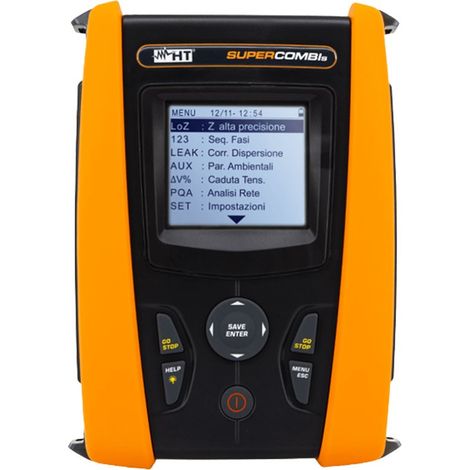

Instrumento multifunción avanzado HTI Supercombi, diseñado para la verificación de instalaciones eléctricas civiles e industriales conforme a la norma IEC 64-8. Este dispositivo permite la comprobación de estaciones de carga EVSE y el análisis de redes eléctricas. El SUPERCOMBI mide la Resistencia Global de Tierra, realiza pruebas en RCD de tipo A, AC y F hasta 1A, y de tipo B/B+ hasta 300mA, así como mediciones de Aislamiento hasta 1000V, Continuidad y corrientes de cortocircuito. También puede medir y almacenar parámetros ambientales como iluminancia y temperatura, así como magnitudes eléctricas como potencia activa, armónicos y factor de potencia en instalaciones monofásicas. Además, permite verificar el sentido cíclico de las fases.Especificaciones técnicas
- Dimensiones (ancho x largo x alto): 225 x 165 x 75 mm
- Peso (pilas incluidas): 1,2 kg
- Protección mecánica: IP40
- Capacidad de memoria: 999 posiciones de memoria, 3 niveles de marcador
- Puerto de comunicación para conexión a PC: óptico/USB
- Características de la pantalla: COG LCD gráfica en blanco y negro, 320x240px
- Temperatura de referencia: 23°C ± 5°C
- Temperatura de funcionamiento: 0° ÷ 40°C
- Humedad relativa admisible: <80%RH
- Temperatura de almacenamiento: -10°C ÷ 60°C
- Humedad de almacenamiento: <80%RH
- Altitud máxima de uso: 2000m
- Alimentación: Pilas: 6x1,5V alcalinas AA tipo IEC LR06 o 6 x1,2V recargables NiMH tipo AA
- Autonomía: > 500 pruebas por función
- Apagado automático: tras 5 minutos sin uso (puede desactivarse)
Compatibilidad y accesorios
- Adaptador opcional EV-TEST100 para pruebas en estaciones EVSE
- Accesorios para medición de parámetros ambientales: sondas HT52/05 y HT53/05
- Accesorio opcional IMP57 para bucle/impedancia de alta resolución
Instalación
- Conectar el dispositivo a una toma de corriente para realizar las pruebas automáticamente.
Uso
- Seleccionar la función AUTO y ajustar el valor de la corriente diferencial para realizar pruebas secuenciales de resistencia de tierra, RCD e aislamiento.
- Al finalizar las pruebas, el dispositivo indicará conformidad o no conformidad con un símbolo OK o NO OK.
Otra información
- Normas de referencia de seguridad: IEC/EN61010-1, IEC/EN61010-2-030, IEC/EN61010-2-033, IEC/EN61010-2-034, IEC/EN61557-1
- Normas EMC: IEC/EN61326-1
- Documentación técnica: IEC/EN61187
- Aislamiento: doble aislamiento
- Grado de contaminación: 2
- Categoría de sobretensión: CAT IV 300 V a tierra, máx. 415 V entre entradas RPE
