Descripción general

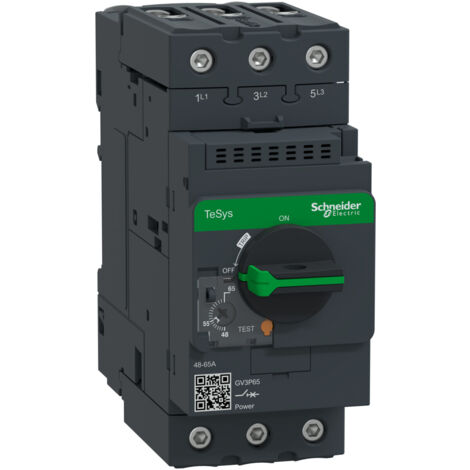

El disyuntor automático de motor TeSys GV3P65 de Schneider Electric es un dispositivo de protección diseñado para motores trifásicos. Con una corriente nominal de 65 A y una tensión de funcionamiento de hasta 690 V, este disyuntor ofrece protección termomagnética y un alto poder de corte de 50 kA, garantizando un funcionamiento seguro y eficiente en aplicaciones industriales. Su diseño compacto permite un fácil montaje en carril DIN y panel, y cuenta con un control de arranque-paro mediante un botón rotativo, asegurando una operación sencilla y efectiva.Especificaciones técnicas
- Número de polos: 3P
- Corriente nominal: 65 A
- Tensión nominal de funcionamiento [Ue]: 690 V AC 50/60 Hz
- Corriente térmica convencional [Ith]: 65 A
- Tensión de impulso [Uimp]: 6 kV
- Corriente de disparo magnético: 910 A
- Poder de corte: 50 kA a 400 V
- Potencia disipada por polo: 8 W
- Dimensiones: 132 mm (altura) x 55 mm (ancho) x 136 mm (profundidad)
- Peso: 0.96 kg
- Grado de protección: IP20
- Temperatura de funcionamiento: -20/+60 °C
- Duración de vida mecánica: 50,000 ciclos
- Duración de vida eléctrica: 50,000 ciclos para AC-3 a 440 V
Compatibilidad y accesorios
- Conexión mediante terminales de tornillo BTR Everlink para 2 cables de 1 a 25 mm² (rigidez del cable: rígido y flexible)
- Los contactos auxiliares pueden montarse en la parte frontal o lateral para señalización de estado y disparo
Instalación
- Modo de instalación: Montaje en carril DIN o panel
- Posición de montaje: Horizontal o vertical
Uso
- Protección de motores de hasta 30 kW a 400 V
- Control de arranque-paro mediante mando rotativo
- Aplicaciones industriales donde se requiera protección contra cortocircuitos y sobrecargas
Otra información
- Certificación multinorma (IEC, UL, CSA, CCC, EAC, Marina, ATEX)
- Cumple con la normativa Green Premium (RoHS/REACH)
- Resistencia al fuego: 960 °C según IEC 60695-2-1
- Altitud de funcionamiento: hasta 3000 m
- Capacidad de desconexión: Sí, según IEC 60947-1
- Estanqueidad climática: cumple la norma IACS E10
