Descripción general

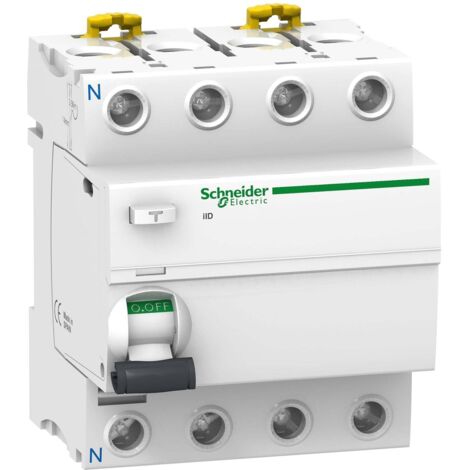

El Acti9 iID es un interruptor diferencial de 4 polos con una corriente nominal de 63A y una sensibilidad de 30mA, diseñado para proteger las instalaciones eléctricas. Este dispositivo es ideal para aplicaciones en redes de 50/60 Hz y se instala fácilmente en un riel DIN.Especificaciones técnicas
- Tensión asignada de empleo: 400 V CA 50/60 Hz
- Tensión asignada de aislamiento: 500 V
- Tensión asignada de tenue a los choques: 6 kV
- Poder asignado de corte y cierre: Im 1500 A, Idm 1500 A
- Corriente nominal de cortocircuito condicional: 10 kA
- Duración de vida mecánica: 20,000 ciclos
- Duración de vida eléctrica: 15,000 ciclos AC-1
- Modo de conexión: Terminal único, superior o inferior para 1 cable flexible de 1...25 mm² (sin terminal) o 1...25 mm² (con terminal), y para 1 cable rígido de 1...35 mm² (sin terminal)
- Longitud de desnudado de los cables: 14 mm (superior o inferior)
- Par de apriete: 3.5 N·m (superior o inferior)
- Frecuencia de la red: 50/60 Hz
Compatibilidad y accesorios
- Instalación en riel DIN
Instalación
- Modo de instalación: Fijo
Uso
- Indicado para la protección de circuitos eléctricos en instalaciones residenciales e industriales
- Señalización local: Indicador de disparo
