Descripción general

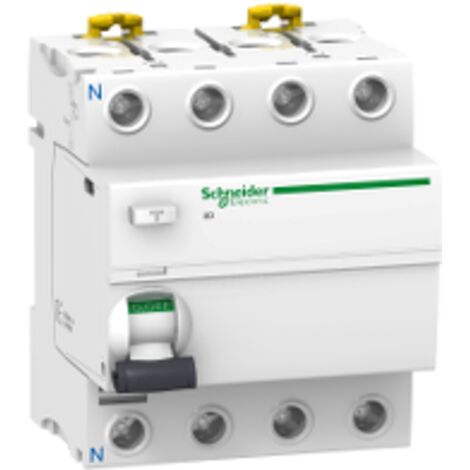

El interruptor diferencial Acti9 iID 4P 63A 300mA tipo A es un dispositivo de protección eléctrica diseñado para garantizar la seguridad en instalaciones eléctricas. Este modelo cuenta con cuatro polos y está diseñado para ser instalado en un soporte de montaje en riel DIN. Su sensibilidad de 300 mA y su temporización de protección diferencial instantánea lo hacen ideal para aplicaciones donde se requiere una respuesta rápida ante fallos a tierra.Especificaciones técnicas
- Corriente asignada de empleo: 63 A
- Tipo de red: CA
- Frecuencia del red: 50/60 Hz
- Tensión asignada de empleo: 380...415 V CA
- Poder asignado de corte y cierre: Idm: 1500 A, Im: 1500 A
- Corriente nominal de cortocircuito condicional: 10 kA
- Tensión asignada de aislamiento: 500 V CA 50/60 Hz
- Tensión asignada de resistencia a los choques: 6 kV
- Corriente de pico: 250 A
- Duración de vida mecánica: 20000 ciclos
- Duración de vida eléctrica: AC-1: 15000 ciclos
- Dimensiones: 91 mm (altura) x 72 mm (ancho) x 73,5 mm (profundidad)
- Peso: 0,37 kg
- Color: Blanco
Compatibilidad y accesorios
- Modo de conexión: Terminal simple alto o bajo 1...35 mm² rígido
- Terminal simple alto o bajo 1...25 mm² flexible
- Terminal simple alto o bajo 1...25 mm² flexible con embout
- Longitud de desnudado de los hilos: 14 mm para conexión alta o baja
- Par de apriete: 3,5 N.m alto o bajo
- Verrouillages optionnels: Dispositivo de cadenassage
Instalación
El interruptor se instala de manera encliquetable en un riel DIN, ocupando un espacio de 8 módulos de 9 mm.
Uso
Este dispositivo es ideal para proteger circuitos eléctricos en instalaciones residenciales e industriales, asegurando la desconexión rápida en caso de fugas de corriente.
