Descripción general

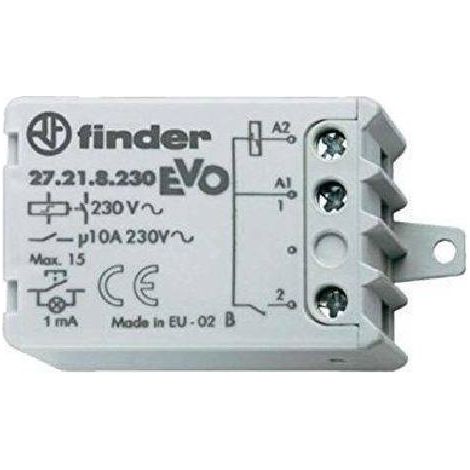

El relé de impulso unipolar 27.21.8.230.0000 es un dispositivo diseñado para el control de circuitos eléctricos, permitiendo la conexión y desconexión de cargas mediante pulsadores. Este relé se caracteriza por su capacidad de permanecer en la última posición de conmutación incluso después de la desconexión de la tensión de control, lo que lo hace ideal para aplicaciones donde se requiere un control preciso de la iluminación y otros dispositivos eléctricos.Especificaciones técnicas
- Tipo: Terminales de brújula con limitador de potencia de bobina
- Número de contactos: 1 NA (unipolar)
- Versión de bobina: AC (50/60Hz)
- Tensión de funcionamiento: 230 V/AC
- Carga de contacto: hasta 1000 W para lámparas incandescentes, 360 W para lámparas fluorescentes compensadas, 500 W para lámparas fluorescentes no compensadas, 800 W para lámparas halógenas
- Capacidad de conexión (AC1): Máx. 2300 VA
- Capacidad de conexión (AC15): Máx. 500 VA
- Tensión de conmutación máxima: 230 V/AC
- Tipo de protección: IP20
- Temperatura ambiente: -40 a 40 °C
- Material de contactos: AgNi
- Corriente permanente máxima (AC1): 10 A/230 V/AC
- Modelo: 2 secuencias OFF-ON
- Duración del control: 100 % ED
Compatibilidad y accesorios
- Control directo de hasta 15 pulsadores de luz sin necesidad de módulo de condensador/arranque
Instalación
- Montaje en cajas de derivación debajo del carril o mediante atornillado
Uso
- Ideal para aplicaciones de control de iluminación y otros dispositivos eléctricos
- Permite el funcionamiento continuo sin riesgo de sobrecalentamiento durante el uso prolongado
Otra información
- Aprobaciones: CE, IMQ
