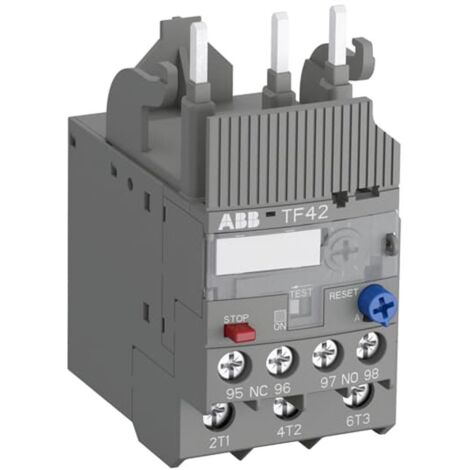

Relé de sobrecarga térmica ABB 3,1-4,2A clase 10 TF424V2

Relé térmico Abb serie TF42, con las siguientes características:

• Tensión nominal de funcionamiento circuito auxiliar 600 Vac/dc - Circuito principal 690 Vac - Circuito principal 600 Vdc

• Corriente nominal de funcionamiento (Ie) 4,2 A

• Corriente nominal de funcionamiento AC-3 (Ie) 4,2 A

• Frecuencia nominal circuito auxiliar 50 Hz - Circuito auxiliar 60 Hz - Circuito auxiliar DC - Circuito principal 50 Hz - Circuito principal 60 Hz

• Tensión nominal soportada por impulso (Uimp) circuito auxiliar 6 kV - circuito principal 6 kV

• Tensión nominal de aislamiento (Ui) 690 V

• Rango de ajuste 3.1 ... 4.2 A

• 3 polos

• Grado de protección IP20

• Grado de contaminación 3

• Temperatura ambiente en funcionamiento -25...+60 °C - Funcionamiento compensado -25...+60 °C - en almacenamiento -50...+80 °C

Losrelés térmicos de sobrecarga con bimetales son dispositivos de protección electromecánicos económicos para el circuito principal. Proporcionan una protección fiable del motor en caso de sobrecarga o fallo de fase.

Relés térmicos de sobrecarga y relés de sobrecarga son dispositivos de protección electromecánicos para el circuito principal. Ofrecen una protección fiable del motor en caso de sobrecarga o pérdida de fase.

Características:

• Serie Abb
• Tensión nominal de funcionamiento circuito auxiliar 600 Vac/dc - Circuito principal 690 Vac - Circuito principal 600 Vdc
• Corriente nominal de funcionamiento (Ie) 4,2 A
• Corriente nominal de funcionamiento AC-3 (Ie) 4,2 A
• Frecuencia nominal circuito auxiliar 50 Hz - Circuito auxiliar 60 Hz - Circuito auxiliar DC - Circuito principal 50 Hz - Circuito principal 60 Hz
• Tensión nominal soportada por impulso (Uimp) circuito auxiliar 6 kV - circuito principal 6 kV
• Tensión nominal de aislamiento (Ui) 690 V
• Rango de ajuste 3.1 ... 4.2 A
• 3 polos
• Grado de protección IP20
• Grado de contaminación 3
• Par de apriete circuito auxiliar 1 ... 1,5 Nm - circuito principal 1,5...2,5 Nm
• Longitud de desaislamiento circuito auxiliar 9 mm - circuito principal 12 mm
• Destornillador recomendado circuito principal Pozidriv 2
• Pérdida de potencia en condiciones de funcionamiento nominal por polo 1,1 W
• Temperatura ambiente en funcionamiento -25..+60 °C - Funcionamiento compensado -25...+60 °C - en almacenamiento -50..+80 °C
• Compensación de la temperatura del aire ambiente Sí
• Resistencia a los golpes según la norma IEC 60068-2-27 11 ms Pulso 25g
• Altitud máxima de funcionamiento permitida 2000 m
• Corriente térmica de aire libre convencional (Ith) circuito auxiliar NC 6 A - circuito auxiliar NO 4 A
• Resistencia a las vibraciones según la norma IEC 60068-2-6: 5g / 3 ... 150 Hz
• Secciones de los cables de los circuitos auxiliares:
• Flexible con virola 1/2x 0,75 ... 2,5 mm² Flexible con virola aislada
• Flexible con virola aislada 1x 0,75 ... 2,5 mm² Flexible con virola aislada
• Flexible con virola aislada 2x 0,75 ... Flexible de 1,5 mm² con virola aislada
• Flexible 1/2x 0,75 ... 1 mm² flexible
• Flexible 1/2x 1 ... 2,5 mm² Flexible
• Rígido 1/2x 0,75 ... 4 mm² Rígido
• Secciones de cables - circuito principal
• Flexible con virola 1/2x 0,75 ... 4 mm² flexible con virola aislada
• Flexible con virola aislada 1/2x 0,75 ... 4 mm² flexible con virola aislada
• Flexible 1/2x 0,75 ... 4 mm² Rígido
• Rígido 1/2x 0,75 ... 4 mm² Rígido

Corriente nominal de funcionamiento AC-15 (Ie):

• (120 V) NC 3 A
• (120 V) NO 0,5 A
• (240 V) NC 3 A
• (240 V) NO 0,5 A
• (400 V) NC 0,75 A
• (400 V) NO 0,5 A
• (500 V) NC 0,75 A
• (500 V) NO 0,5 A

Corriente nominal de funcionamiento DC-13 (Ie):

• (125 V) NC 0,55 A
• (125 V) NO 0,55 A
• (24 V) NC 1,25 A
• (24 V) NO 1,25 A
• (250 V) NC 0,27 A
• (250 V) NO 0,27 A
• (500 V) NC 0,15 A
• (500 V) NO 0,15 A
• (60 V) NC 0,55 A
• (60 V) NO 0,55 A
• Ancho 45 mm
• Altura 88,3 mm
• Profundidad 70,5 mm
• Peso neto 0,13 kg

• Tipo de : Relé
• Voltaje : 690V
• Polos : 3P
• Amperios : 31-42A
