Descripción general

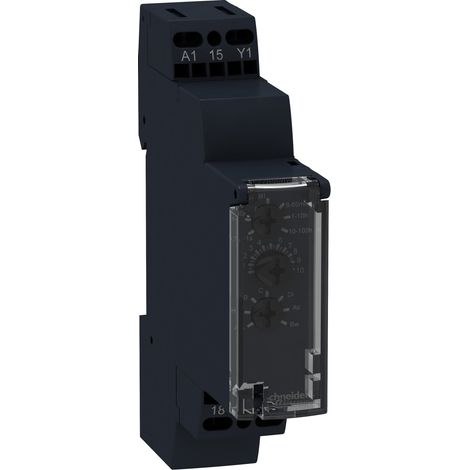

El relé temporizador multifunción Harmony Time RE17 es un dispositivo versátil que permite ajustes de tiempo entre 0,1 segundos y 100 horas. Con una salida nominal de 8 A y un rango de alimentación de 12 a 240 V AC/DC, este temporizador es ideal para diversas aplicaciones en sistemas eléctricos. Su diseño compacto de 17,5 mm de ancho facilita la instalación en carriles DIN, ocupando el mismo espacio que un dispositivo modular de 1 polo. Además, cuenta con una cubierta precintable y ajustes precisos mediante reguladores giratorios, lo que lo convierte en una opción práctica para reacondicionar instalaciones antiguas sin necesidad de un PLC.Especificaciones técnicas
- Tensión de alimentación: 12 a 240 V AC/DC a 50/60 Hz
- Plage d'utilisation en tension: 0,85 a 1,1 Us
- Frecuencia de alimentación: 50...60 Hz (+/- 5 %)
- Tensión de entrada: 5 V
- Capacidad de los bornes a vis: 1 x 0,5 a 1 x 3,3 mm² (AWG 20 a AWG 12, rígido) sin embout
- Capacidad de los bornes a vis: 2 x 0,5 a 2 x 2,5 mm² (AWG 20 a AWG 14, rígido) sin embout
- Capacidad de los bornes a vis: 1 x 0,2 a 1 x 2,5 mm² (AWG 24...AWG 14, flexible) con embout
- Capacidad de los bornes a vis: 2 x 0,2 a 2 x 1,5 mm² (AWG 24 a AWG 16, flexible) con embout
- Couple de serrage: 0.6...1 N.m
- Matière du boîtier: Auto-extinguible
- Precisión de repetición: +/-0,5%
- Dérive en température: +/- 0,05 %/°C
- Dérive en tensión: +/- 0,2 %/V
- Reajuste exact del tiempo de retraso: +/- 10 % plena escala a 25 °C
- Duración de la impulsión: 100 ms con carga en paralelo típica, 30 ms típica
- Resistencia de aislamiento: 100 MΩ a 500 V CC
- Tiempo de reset: 120 ms sobre desexcitación típica
- Factor de marcha: 100 %
- Potencia consumida en VA: No especificada
